設計六田氏、製作鹿野氏の1994年 アンプが気になった。その2
このSEPPは定電流が一桁小さくて 動的にはひずむ。 SEPPにカレントダンパーを入れるときは、目安は Icc ≈ 2 × Ic(max) / hFE(min) 程度。
sepp上側にop amp 1つ。
sepp下側に op amp 1つ。 これは六田式が最初でいいと思う。aiに聞いても これより古い回路では、同じ思想はなかった。OP AMPが50mAなので10Wとしたと本文中にある。
TCA0372で検索すると基板が見つかるね。

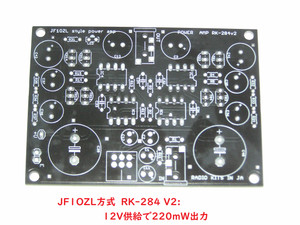

JF1OZL方式は、 NFBが進化しておる。
考え方:オペアンプの帰還で誤差を消しに行く
jf1ozl式のように、出力付近からオペアンプへ帰還をかけると
- クロスオーバーで波形がへこもうとする
- それをオペアンプが「誤差だ」と認識して
- 上下のトランジスタを強制的に動かし、へこみを埋める
DCオフセットは 0.01Vに収めれば上出来らしい・
1W級での設計イメージ(AIの主張)
- 目標:1W / 8Ω → Vpk ≒ 4V, Ipk ≒ 0.5A
- 電源:両電源なら ±6〜9V
- OP AMP:上下専用2個、出力 20mA 級でOK
- 出力Tr:Ic 1A クラスのNPN/PNP 1ペア
- 構成:六田式/jf1ozl式の上下独立ドライブで、クロスオーバー調整を追い込みやすい

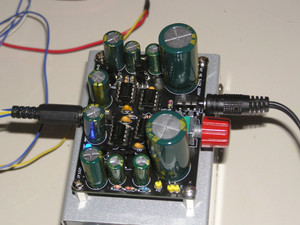

12V供給だと実測220mWなので、OP AMPがもっと電流ながせるないと拙い。
