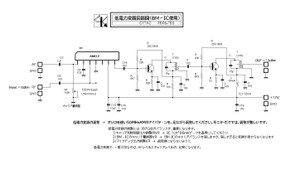

オイラの回路は製造メーカー推奨に沿っている。2021年公開のan612変調回路。当時の製作記事はここ。

変調波形は綺麗です

********************************

オイラの実験ではAN612では10MHzまでしか波形が綺麗でない。

50MHzで綺麗な変調になるのはSL1641 , S042Pの2つ。

・dbmの祖　ギルバート氏(英国人)がギルバート・セルを発表したのが1968年　於米国。　その後1970年から祖国　イングランドに戻りplessey社で実力発揮した．

・plessey SL640(641)は当時　CAN パッケージでリリースされた。　その後時流にあわせてdip品がSL1640(SL1641)でリリースされた。 米国MC1496は日本でも有名であるが、欧州ではSL640シリーズが有名である。

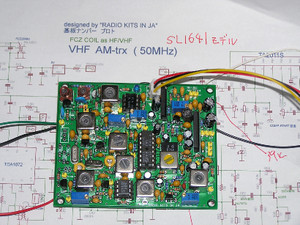

・左様な経緯を持つSL1641で中波ワイヤレスマイクキット(RK-62 キット)を領布中だ。50MHzのAM用にRK-83を領布中。

YouTube: Mono band qrp am transceiver : this is on 50MHz( model RK-89)　: tx-sound

ギルバート氏が開発にかかわったDBM　MC1496 、SL1641（sl640)は波形が超綺麗だ。ウエハー上での配置が優れているってことだ。

MC1496に対抗して東側諸国からはS042Pがでている。ダブラー用途で開発されたデバイス。　このS042Pも50MHzで使えるすぐれもの。

ターミネイト　LCがチップで実装されている優れもの。　米国中心に人気がいまある商品。

作図してみた。tda1083を使うより小型になれば　この回路でいきたい。

tda1083とssb filterではこの109mmほど

***********************************************************

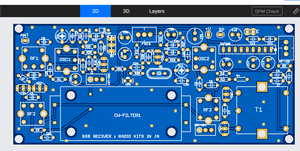

この回路の基板サイズはこんなかんじ。

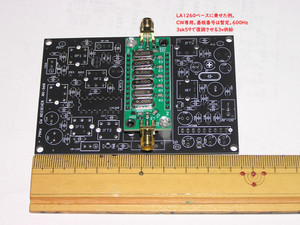

ＣＷとSSB filterは同サイズ。リレーで切り替えると2モードになる。

AGCも入れてみた。30dBほど取れるとは思う。回路図のように2段AGCは入るが　取敢えず1段。

復調負荷に段間トランスをつかってゲインを20dBほど確保した。トランス特性によっては高音部を減らせる。フィルタの特性が甘いばあいには、Ｃ追加してインピーダンスを変化させてみる。。

図中C32は　中和コンデンサーなので、大きいと発振が止まる。ゆえに、そろそろとやって様子をみる。

庁から公開されている請求項

(57)【特許請求の範囲】
【請求項１】
入力される信号を増幅するプッシュプル回路と、
前記プッシュプル回路により増幅された信号が入力され、出力端子に前記プッシュプル回路の出力端子が接続されたダイヤモンドバッファ回路と、
電源と前記ダイヤモンドバッファ回路とに接続され、前記プッシュプル回路の引き込み電流端子に接続されたカレントミラー回路と、
を備えることを特徴とする増幅装置。
【請求項２】
前記カレントミラー回路は、
正側の電源と前記ダイヤモンドバッファ回路とに接続され、前記プッシュプル回路の正側の引き込み電流端子に接続された第１カレントミラー回路と、
負側の電源と前記ダイヤモンドバッファ回路とに接続され、前記プッシュプル回路の負側の引き込み電流端子に接続された第２カレントミラー回路と、を有することを特徴とする請求項１に記載の増幅装置。
【請求項３】
前記ダイヤモンドバッファ回路は、
コレクタが、正側の電源に接続され、
エミッタが、第１抵抗を介して、負荷に接続され、
ベースが、第４抵抗を介して、第３バイポーラトランジスタのエミッタに接続された、ｎｐｎ型の第１バイポーラトランジスタと、
コレクタが、負側の電源に接続され、
エミッタが、第２抵抗を介して、前記負荷に接続され、
ベースが、第５抵抗を介して、第４バイポーラトランジスタのエミッタに接続された、ｐｎｐ型の第２バイポーラトランジスタと、
コレクタが、負側の電源に接続され、
エミッタが、前記第４抵抗を介して、前記第１バイポーラトランジスタのベースと、前記第１カレントミラー回路と、に接続され、
ベースが、前記プッシュプル回路の出力に接続された、ｐｎｐ型の前記第３バイポーラトランジスタと、
コレクタが、正側の電源に接続され、
エミッタが、前記第５抵抗を介して、前記第２バイポーラトランジスタのベースと、前記第２カレントミラー回路と、に接続され、
ベースが、前記プッシュプル回路の出力に接続された、ｎｐｎ型の前記第４バイポーラトランジスタと、を有し、
出力端子は、前記第１抵抗と前記第２抵抗との接続点であることを特徴とする請求項２に記載の増幅装置。
【請求項４】
前記第１カレントミラー回路は、
コレクタが、前記ダイヤモンドバッファ回路に接続され、
エミッタが、第１３抵抗を介して、正側の電源に接続され、
ベースが、第６バイポーラトランジスタのベースとコレクタとに接続された、ｐｎｐ型の第５バイポーラトランジスタと、
コレクタが、ベースと、前記プッシュプル回路の正側の引き込み電流端子と、前記第５
バイポーラトランジスタのベースと、に接続され、
エミッタが、第１２抵抗を介して、正側の電源に接続され、
ベースが、コレクタと、前記第５バイポーラトランジスタのベースと、に接続された、ｐｎｐ型の前記第６バイポーラトランジスタと、を有し、
前記第２カレントミラー回路は、
コレクタが、前記ダイヤモンドバッファ回路に接続され、
エミッタが、第１５抵抗を介して、負側の電源に接続され、
ベースが、第８バイポーラトランジスタのベースとコレクタとに接続された、ｎｐｎ型の第７バイポーラトランジスタと、
コレクタが、ベースと、前記プッシュプル回路の負側の引き込み電流端子と、前記第７バイポーラトランジスタのベースと、に接続され、
エミッタが、第１４抵抗を介して、負側の電源に接続され、
ベースが、コレクタと、前記第７バイポーラトランジスタのベースと、に接続された、ｎｐｎ型の前記第８バイポーラトランジスタと、を有することを特徴とする請求項２又は３に記載の増幅装置。
【請求項５】
前記プッシュプル回路は、
ベースが、第７抵抗と第１ダイオードとの間に接続され、
コレクタが、前記第１カレントミラー回路に接続された、正側の引き込み電流端子であり、
エミッタが、第９抵抗を介して、前記ダイヤモンドバッファ回路の入力に接続された、ｎｐｎ型の第９バイポーラトランジスタと、
ベースが、第８抵抗と第２ダイオードとの間に接続され、
コレクタが、前記第２カレントミラー回路に接続された、負側の引き込み電流端子であり、
エミッタが、第１０抵抗を介して、前記ダイヤモンドバッファ回路の入力に接続された、ｐｎｐ型の第１０バイポーラトランジスタと、
前記第１ダイオードと入力との間に接続された第１６抵抗と、
前記第２ダイオードと入力との間に接続された第１７抵抗と、
を有し、
出力端子は、前記第９抵抗と前記第１０抵抗との接続点であることを特徴とする請求項２～４のいずれか１項に記載の増幅装置。
【請求項６】
入力される信号を増幅するオペアンプをさらに備え、
前記オペアンプの負側の入力端子に、第１１抵抗を介して、信号が入力され、
前記オペアンプの正側の入力端子が、基準電位に接続され、
前記オペアンプの出力端子が、前記プッシュプル回路の入力に接続され、
負荷と前記オペアンプの負側の入力端子との間に第６抵抗が接続されていることを特徴とする請求項１～５のいずれか１項に記載の増幅装置。

よく見かける回路のように思えるが、何が特徴なのか？

カレントミラー　3　　と　4　を入れたのが進歩性で申請が通ったようだが、　どこかで見た記憶はあるね。　「外部でNFB」も1970年代技術。

　ICメーカーはこんな古典手法(1980年代技術）は争わないので、ICメーカ公開の等価回路に見つけらえそうな案件。

出願日】平成30年5月7日(2018.5.7)

【審査請求日】令和3年5月1日(2021.5.1)

権利侵害との連絡がない？？　ので、請求期限まぎわで請求をかけたら、認定された　と読み取れる。

スンゴイ特許でなく　A+B+C+Dにしたら　新特許として認められた例のひとつだね。ただ信号を扱う半導体数が増えるので、いくらでも色つけできるのは避けられない。

この特許に疑義があるようであれば不服請求？を掛けることもできる。  　SEPP起因の波形非対称は避けてとおれないのも事実。
