 105℃のコンデンサーは、日本デンソーが　言い出した。時は1998年。まだJISにもなっていない頃。

アフガンのゲリラが好む車両：ランクルで、砂漠の熱でCPU基板がお亡くなりに至る事案が多数発生しており、　その熱対策で　日本デンソーが言い出した。

　アフガンなので、内装のパネルも接着材が剥離して大騒ぎ。製造しているフジゲン（大町市、　祖業はギター）の担当は頭を抱えておった1998年。（オイラは大町育ちで、知人、友人は白馬村から松本市）

実装済み基板検査ライン（高温仕様120℃、　低温仕様マイナス20℃）をデンソーがオリオン機械（更埴）に発注したのが1998年。     当時オリオン機械はFAを知っておる正社員はゼロで、下請けに丸投げしてた。　ライン筐体（全長15m)は、オリオンの下請け設計、製作はオリオン社員。　搬送装置はオイラの設計、製作。設置工場は、NEC長野　（2017年に閉鎖）

左様な次第で、120℃基板検査ラインの国内1号機設計は、オイラ。

ボードチェック用プローブはデンソーがもってきた。検査ソフトはデンソー、運転ソフトはオリオン。ビジュアルC。

いまは松本市のエーアイテックをトヨタが気にいっており、基板ものFAはそこに流れてる。

*************************************

全国新聞に名前が出た　信光実業（大町）とフジゲン（大町）の距離は400メートルほど。

まあ、信光実業は「仕切り役の指示通りに行動した」ら、新聞にでた。　「黒幕は仕切り役」なことは、業界ではよく知られている。信濃毎日新聞の記者もそれを知っておるので、におわせ記事に仕上がっている。

仕切り役に裏切られた信光実業。　裏切って逃げた仕切り役（大町市）。　10年後にはどうなっているか？？

 裏切って逃げるし、独立した元従業員をイジメるし、とても良い？？会社さんが仕切り役。向こうはオイラを知ってる。

TA7318P : レンジは40dB .　25Ｖでの使用例なので12V程度は必要ぽい。　

OUTは1mA

TA7318P.PDFをダウンロード

BA6318 :レンジは50dB  .　9Vで使える

OUTは無信号時に結構電流が流れる。

BA6138.PDFをダウンロード

一長一短なデバイスだ。

************************************

LOG AMPのAD8307は　1997年には　ver Fでデータシートがでているので、1993年頃の発売だろう。

日本語データシートは2008年。

レンジで80～90dB.

5Ｖで駆動。　

**************************************

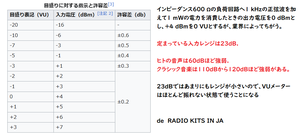

VUメータはJISから外されたような覚えがある。しらべた。

かつて日本産業規格（JIS）の「JIS C 1504-1976」で定められていましたが、1993年に廃止されました。現在は廃止されていますが、NHKの「BTS 5703」規格や、旧JIS規格に基づいた扶桑計測器製などの高精度なアナログメーターが、現在も業務用音響機器で採用されています。

******************************************************

「精度は気にせず、針が振れればよい」のであれば、ここは参考になる。

室内温度が10℃違うと半導体に流れる電流が異なってくるので、「温度補償をどうするか？」が問題になる分野でもある。　OP AMP 使用での温度補償回路は　古本にあった記憶。　

「精度は気にせず、針が振れればよい」思想で、ICを探してみる。

******************************************************

JISは品に対してでなく、製造工程（工場）に出されるように変更になっている。

2021年12月 1日 (水)公開

LM386ってICは、通電ON瞬間に信号が5mV入力あるとカットオフモードに飛び込む。TA7368はまだ耐えるが　LM386は簡単に黙り込むのでご注意ください。。

昨日の続きになる。

本記事だけだと？？？になるので昨日のを読まれてから進むことを推奨する。

LM386が発振対するとのレポートが届いたので、現象を再現することから始まる。　再現できたので、原因と対策に移行する。　使うコンデンサーのESRに起因していることを突き止めた。

***************************************************************

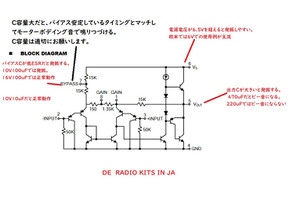

ICを交換して、LM386の7番ピンのコンデンサーを「10V 100uF」にしたら発振ピー音を出すことに成功した。　この音だと電源投入時の電圧あばれがたまたまLM386のバイアス安定時間とほどよく合ってしまって、モーターボーデイングぽく動作している感じだ。「この発振症状でよいのか？」は？？？だが、386しか発振のしようがないので聴感で確認できるものでよいと思う。

・回路図ではＣ23＝10uFになっているので10uF（回路図指定値)に戻すとピー音しない。

・「10V 100uF」　を「16Ｖ 100uF」にしたらESRが少し上がるので試した。ピー音しない。

YouTube: 昔ながらのケミコンを推奨：

出力5番ピンに接続するコンデンサーを470uFにしてしまうと連続ピー音になった。回路図指定の220uFであれば上の動画のようにピー音はしない.

回路図記載のC容量ではどうやら支障はない。　下手に増やすと駄目っぽい。

***************************************************************

まとめ。

　近年コンデンサーは電解液がかなり進化しているのでESRが総じて低い。低ESR化による発振はすでに多く報告されておる。LM386も低ESR化による発振からは逃げられないね。

　回路図記載のC容量で支障はない。しかし増やすと駄目だ。

カットオフモ－ドに入り易いLM386よりは、　TA7368を使うと自作では安全である。

********************************************************************

　ルビコンからは2002年夏に低ESRコンの製造ライン引き合いが、オイラが務める会社にきた。電解コン製造ラインを設計納入できるのは国内で1社しかない。ルビコン役員である事業部長がわざわざ会議室にまで出てきて、色々と要求してきたね。ポイントは測定器の能力になる。made in USAのアレでも測定精度に不安を感じた。真値との比較をどうするか？

　通常は製造の担当係長が仕切る。　彼等からは使えるような案は出てこない、　こちらで案を提案するとそのまま子会社に発注するんで、受注はしたいがパクラれるのも困る。かなり面倒だ。契約書を交してからでないと案は提案できない。　下請けを泣かせるルビコンだからね、その事実は消せない。　

下請けイジメする会社を支援する　あるいは支援しないのも　部品購入側のお気持ちです。
