« 2026年3月10日 | メイン | 2026年3月12日 »

2026年3月11日

2026年3月11日 (水)

スピーチプロセッサーkenpro KP-12Aを　これから修理する。12号機目

油脂がかなり乗っているのでパネルは汚れおとした。。　

P1010007

P1010004

4pin コネクターはガリガリ音の原因になるほど、汚れてる。　交換するので部品はいま手配した。

3月中には復活できると思う。

基板が駄目なら　取付寸を測って新基板化するだけのこと。

投稿時刻 16:47 kp-12a メンテナンス | | コメント (0) | トラックバック (0)

テクニクスのカタログで気ついたこと。

Yami3_2

1993年発売のsu-a700。

A70000

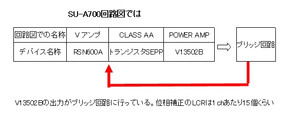

Q454,Q456の後段がパワーアンプ、V13502B（Ｂ級動作らしい）。

Vアンプには、RSN600が入っている。

つまり構成は、

[　Ｖアンプ　＋　トランジスタ (   sepp   )　＋   MOSのPOWER AMP ？？」の

3段構成回路には為っている。　Vアンプが非力なのでbufferをいれた？　

SEPPトランジスタ段が　 CLASS  AA    AMP と印刷されているので、某基板屋の説明とは合わなくなってくる。　

某基板屋のwebsiteは2012年5月からなので、テクニクスのclass  aaが終了後になる。　現実の回路と説明とは合わない。youtubeでの動作説明は実回路とは整合しないから、エンジニアではない。

SEPP回路を CLASS AAと呼ぶのは松下だけだ。山水はSEPPと呼んでいる。SEPP回路の特徴は、上下波形が非対称。（リニアには為りきれない）

A70001_2

この時代0.01v単位で計測できたので、数字間違いは難しいね。

Nozo_aa

投稿時刻 14:02 禁断のヘッドホンアンプ | | コメント (0) | トラックバック (0)

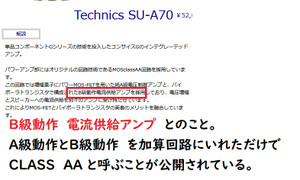

提灯記事だった。於　：禁断のヘッドホンアンプ　：B級動作とテクニクス商品カタログで公開されているね。

ブラウン管TV修理では　バズ音の出具合を確認しながら直した時代。映像信号周波数成分による音声信号への干渉具合が音で分かった。

それを知らない世代になって、BUZZの日本語意味が変化しておる。

20260220085258

測定器でアンプ特性を測ることもなく、ただの提灯記事。

そういう雑誌なのね。

***************************************

OP AMP は　相が180度まわるのが500kHzから1000kHz。直結2個では360度まわる。発振モードになる。　だから、360度にならない工夫をop amp出口で行う。


*************************************

op ampを造る側の人物（日立　LAB)が書いた本からの転用。　これが日本で一番深く書いてある。

画像処理のmain device SH4は日立製品。それを松下もシャープを使っていた1990年から2005年ころまでの画像処理器。オムロンもSH4搭載だった記憶。

トランジスタ検波を広めたのは、日立製作所からの公開論文。

Ans270974165********************************************

class aaについては2009年から、　ここで深く議論されている。youtubeの解説者が80歳であれば往時のエンジニア。

Classaaslpg900

ノウハウは、

Yami3

①電源

正  :+8.5v

負  :ー8.7v

これがノウハウですぜ。

op ampを学習している人間であれば。負側にシフトしている理由は　わかるだろう。

②　op amp 型番

M5238 三菱製

　

投稿時刻 09:03 禁断のヘッドホンアンプ | | コメント (0) | トラックバック (0)

ラジオ少年の段間トランス　int-1　　お探しの方へ

Int

祐徳電子で継続販売中。

made in china　なので次回は輸入むずかしいはず。

Out1

単球ラジオ用の小型出力トランス。

投稿時刻 07:15 | | コメント (0) | トラックバック (0)
