2つのop ampでフェーズシフト発振回路。
オイラはFA機械設計屋。弱電を知らないと装置にならない。
****************************************************

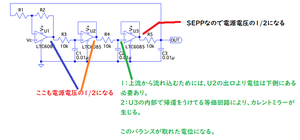

フェーズシフト発振回路。op amp の電位差を誤魔化す目的も含めてR4が入ってる。
**************************************
フェーズシフト発振回路はこのsiteが最も詳しい。現職の回路屋だ。
トランジスタ技術より深く正論を書いてある。（トラ技には偽りが時折あるので信用度は高くない）
********************************
発振させるには、発振のきっかけ（東芝では、発振の種 と呼んでいる）が必要。
電源投入時のコンデンサー充放電パルス波形利用や、op ampであれば立ち上がり特性利用が、きっかけになる。
「コイルものでは2次側を1つは接地、もう残った側はオープン」にすると発振させやすい。（豆知識）。立ち上がり時の不安定な現象を利用する。
発振回路は、平衡状態保持回路だ。
平衡状態でない場合には 暴走してると表現されて発熱して焼損、終了になる。
