TS520の周波数表示を数値表示化案。 100kHzマーカー 公開。IQ復調をアナログで行う回路。
LO,VFO等の周波数を加算、引算すると周波数を周波数カウンターで表示できる。

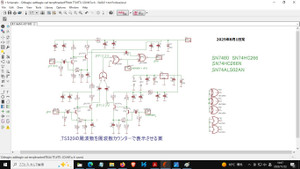

TTL で構成してみた。TTLは5V供給。2025年8月1日の案。
適時 補正してください、 DATAはここ。ts520_ttl.zipをダウンロード
***************************************
100KC マーカー
100ｋｃの高調波を上手に出すには、bufferへ過入力ぎみなことがベスト。
耐圧50Vトランジスタでは飛ぶので、160V耐圧の2sc2383にしてみた。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

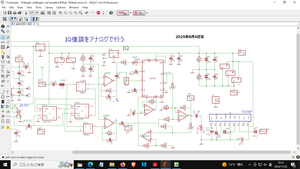

IQ復調をアナログで行う回路。1970年代には専用ICが販売されておったが、後継ICをアナログデバイス社から教えてもらった。2025年8月4日作図。
