RADIO KITS IN JA　

ダイワインダスリーからの発売品。アイデアはJH1FCZ氏とイコール。

606k.pdfをダウンロード

*******************************************************************

・JH1FCZ氏の名作のひとつに「ever-599」がある。凄いとのウワサさだがオイラは実機をみていない。それがリリースされた頃はデンソー向け基板検査ラインを設計していた。

******************************************************************

JH1FCZ氏の思考に沿って　LM567でトライしてみた。パクリマンに成り下がるつもりはないので、プラスアルファで回路変更してみたが、信号大小でPLLロック周波数が上下に動いてしまい、肝心の信号を見落としてしまっていた。

回路弱点

1, VCOは入力信号強度に依存して動くことが確認できている。　これは同期検波UT化の折に信号が強いと455KC～460KCまで引っ張られることから判明した。およそ1%は確実にPLL周波数が引っ張られる。

2,入力強さは200mV以下が要求される。これはデータシートにも公開されており、実験でも同様な結果になっている。

3,DAIWA(606K)のはBPF通過後にLM567に入れているようなので、「データーシートでは低次歪に注意」とアナウンスしているのを順守したようだ。

4．ever 599（JH1FCZ氏設計）はダイオードリミッター通過後にLM567に入れている。　結果、低次・高次歪は発生させる。もともと過入力でのLM567使用になっている。

5,オシロでみる限りON/OFFは100%シンクロしなかった。ミスショットは何かの条件に左右されていると推測できた。。

①

TYPE Ｂについて

LM567回路変更した。

この入力電圧(10mV)では LM567がONしない。

*********************************************************

これ(30mV)でONした。

・入力強さを可変して条件をさぐったら、入力強いほど検出幅が広がった。on/offの境界ではLM567内部の導通が変化して、ONセンター時よりもLEDが明るくなることも判った。結果として2SA1015経由での電圧印加が増えていた。LEDが最も明るくなる位置で合わせるとダメ。

・ネライとしてLM567には80mV信号がよいようだ。　150mVも信号を入れると検出幅が広がる。ダイオードクリップするほど(600mV）も入れては駄目だ。

・LM567のVCOは入力周波数に少々引っ張られる。15Hz程度ならばいわばAFCのように追従してくれるので具合よい。

*********************************************************

 ・LM567部以外の部品も実装した。

・実験から「入力上限を設定する必要ある」ことが判明しているので、compーicを入れた。

 *******************************************************

これは、AF IC直前の波形。ever 599だとLM386直前の波形。

ストレージスコープなので波形のストアが出来る。ストア300回して都度波形をみたが、ミスショットは無かった。300回 ｘ8山なので2400発分を見たがミスショットはない。

・まとめ

1、LM567への入力電圧は100mv前後がよい、ネライは80mV.

2，LM567の6番ピンへのCは大きいとミスショットにつながるので、104程度にした。

3, チューニングLEDを見ながらの合わせは、信号の上側、下側で最も明るくなるので、明るい2点間のセンサーにすること。

②

TYPE Cについて

LM567に印加する周波数にも着眼してみた。　入力信号がLM567自励周波数に近ければよりbetterだろう。急峻な凸特性はop ampでは無理。そこでT notchの急峻特性を生かすことにした。

 notchで40dB程度は吸えるので、元信号を反転させて加算すると、notchで吸った部分だけが加算出力になる。　ノイズキャンセラーとにた思考。音声信号であれば位相差起因で妙な音にきこえるが、うなり音（昨今はビートと呼ぶ）なのでセーフだろうと思う。

それをlm567に入れる、　その時twin t回路のmuteが外れaf icにtone信号がわたる。臨場感も必要なので、入力信号の一部はaf ic に入る。TYPE　Ｃ案として公開。

TR2のON/OFFは　C24の漏電流を利用してる。中華テスターで読み取れる程度のuAは流れる。

当初案のPDF.  最新版はCAD DATAをUP中・

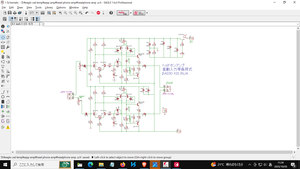

　type C でリリース。　まずは反転加算の確認。egale cad dataは

cw_filter_rk359.zipをダウンロード

notchで相が変わるので、低域の相が遅れるのが少ないのはここら辺？

こっちのほうがいいか？ website

R1=R2=20K    R3=12.5K     C1=223     C2=C3=103

いまだに実験できる環境にない。　

傷害疑義者（前科一犯、　出所後7年経過。　しかし2025年5月検察庁長野支部に傷害案件で書類送検済み）からのストーカー行為が予想されるので、長野県警のアドバイスに沿って3月から被害者は避難生活しておる。

安曇野には前科者が多数住んでおり、再犯防止機能がやくだっていない。

2012年記事の再掲

***************************************

「雑誌掲載の　3極管（5極管）単球での局部発振＋混合」は、マイナスゲインになる。　40dB程ロスになる。

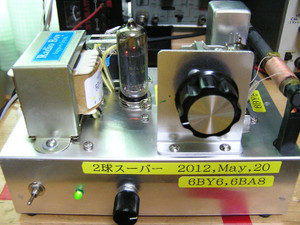

①実験機を使って局発のゲインの比較です。6BY6⇔6EH7(ECO方式)の比較です。2012年7月1日公開記事。ここ。

6BY6時のSG入力と、SP端でのOUT↓

SGは80db。バルボルは0.3Ｖレンジ。

6EH7でのSG入力と、SP端でのOUT↓.

SGは99db。バルボルは0.03Ｖレンジ。

↑バルボルのUP.

**************************************

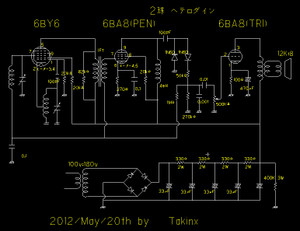

雑誌記事が偽りすぎて使えないので、

「発振＋混合」は6BY6(6BE6).

「IF は5極部。AFは3極部」の6BA8.

中華IFTはゲインが充分に取れるので。IFT1次側にはダンパー抵抗を入れてある。　

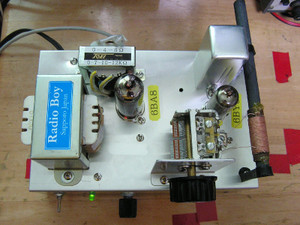

主要パーツ

アルミケース　　     LEAD製    S8

バーアンテナ   　　ラジオ少年　　BA-380

OSC                       ラジオ少年　OSC-220

バリコン                  親子エアーバリコン   ラジオ少年

電源トランス　　　　BT-1V-L      ラジオ少年

OUTトランス          東栄変成器   Ｔ-600Z/12K

IFT                           型式633-1　　中国製

音に拘るとAMPは別なほうがいいはず。　MPX単体基板で　自慢のAMPに接続してくださいませ。

電源電圧が高いのがMPXさせやすいで、近代になるにつれて動作電圧3Vにまで下がっている。

・AN7470が性能面でも使いやすい。

・LA3401は中国キットが10種類流通しているので、調達は楽である。

・DSPラジオ並みの分離度でよいならば　TDA7040

****************************************

音質的には　PANASONICがいいと思う。

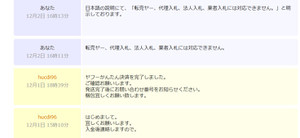

https://auctions.yahoo.co.jp/jp/show/rating?auc_user_id=EK5TFNjFv3f5mRYCM32HuuwdiL3KA

hucdi96さんは、ここ

Byron Goodman published a very thorough diode modulator article in a 1953 issue of the American Radio Relay League's QST magazine. It was one of the first of such articles that used the very recently available semiconductor diodes rather than the previously used vacuum tubes. Single-balanced bridge and ring modulator circuits are presented, along with the theory behind their operation. It would be a few years more before double balanced mixers with their abilities to reject even intermodulation products, and triple balanced mixers with very high overall spurious product rejection, would become commonplace.

************************************************************

By Byron Goodman, W1DX.

ssb_mod.pdfをダウンロード

****************************************

差動回路　　アマチュア無線

1957年の回路、am変調。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

clock同期して同期検波。　同期レスならプロダクト検波。

diodeの向きは妖しいので注意

同期検波専用ic  TDA4001やTA7641も、クエアドラチャコイルで少し工夫するとSSB復調できる。

agc用に開発されたリモートカットオフ菅。

入力が大きいと自己ゲインコンロールして増幅度が下がる。

いわばコンプレッション動作してくれる。応答速度が聴感でもわかる程度に遅い。

cd登場以降はダイナミックレンジを狭くした音が流行りなので、聴く側の耳が駄目になったね。

pdfをみると3ポイントアースらしい。　有名なshopの製品だが残念です。

「ジャンパーピンにあれだけの電流が継続して流せるか？　」は、　結構あやしいわ。

点接触で煙があがるに1票。

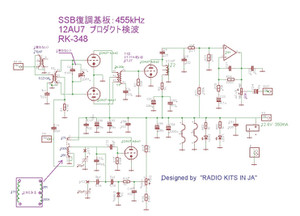

IF = 455kHz.
osc :12au7
product det 12au7
buffer 12au7, lm741
need dc13v and af amp

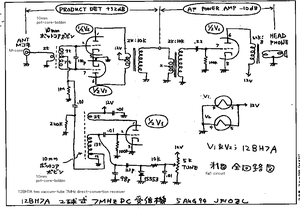

「1994年8月JF1OZL氏公開物」の現代版。

YouTube: for SSB radio, 12AU7 Product Detectors　(13V supply) 　　　de radio kits in ja

差動入力でSSB復調することは1966年には公開されておった。（歴はしらべている）。

3極管での差動入力は12AU7がベストなことは過去、QST等でレポートが上がっている。

455kHz差動式トランスの流通がないので、どうしようか？　と思っておったところfcz135でよい結果がでたので　upする。

oscコイルは手巻きする。巻き数はJF1OZL氏とは異なる（目標周波数が違う）

*********************************

JF1OZL氏に感謝候。

OFFSETは　-455KCと+10.7MC　をジャンパーソケットで切り替え。

50MHz trxでは3mW信号が入れば表示する。

2sc1906のoscでも20mW程度はでてくるので動作する。　BC帯からFM帯まで計測できるすぐれたIC。国防企業の三菱にふさわしい商品。東芝、松下には無理。

2018年7月7日の再掲

***************************

この4月2日から　トライしていた「M54821P 式　ラジオ用周波数カウンター」の続。このM54821Pに関する記事では「模型とラジオ」1983年2月号　などが知られている。

OFFSETなしでの計測。LNAの負荷(高周波)は　RFCの22uHにしたら従来より10dBほど感度が上がった。　

******************************

 2, SSGで最大印加時の上限周波数。　FM帯まで455KCオフセットの必要性は弱いが、作動確認してみた。　50MHz AM工作向きだと想う。RFCは1uHが良いのだが手元にない。

**************************

3,

******************************

4,

460KCオフセットも選択可能。

***************************

5,

470KCオフセットも可能。

******************************

6,

ここに電流制限抵抗を配置した。トリマーは20PF推奨。

、、、と50MHz AM受信機工作向けの周波数カウンターになった。　中波/短波での計測OKではあるがダイナミック点灯起因のノイズが強いので3.5MHz～上がよいと想う。

offsetは上記のように455.460.470は選べる。この辺りはデータシートに記載がある。当初dpを使う予定がなかったので、IIL⇒電流制限抵抗(100オーム)⇒LEDにしたままだ。一桁上のチラつき抑制にトランジスタアレイ等を載せてある。offset 10.7MHzは　非対応。

通算256作例目。

IILで周波数カウンターを製作してみたい技術派向けに基板領布は7月10日から開始。　中波帯では電波ノイズが強い。(JA1AYO 丹羽OMの記事からもそれがわかる)。5連LEDは青、赤、黄緑の3色が流通しているが、ピュアグリーンは無い(2018年時点)。

ラジオの組み込みでなく、周波数カウンターとしてなら350kHzから使える。LEDに100mA流れるので電源は0.2Aほしい。

*************************************

rk21_m54821.pdfをダウンロード

5桁表示器はキット化された。

CA3028の差動回路特許が1965年。翌年リリース。

・PHILIPS  NE612登場は国際電話通信網の第三世代なので1984年頃と推測される。

IC発売年

・CA3028    1966年　　        120MHz上限　6Ｖ仕様

・MC1496   1968年　　DBM  30MHz上限　　12Ｖ仕様

・SL641      1969年     DBM   75MHz上限　　6Ｖ仕様

・TA7060

・NE555      1972年

・TA7061    1974年

・LA1201    1976年　　IF段IC （AGC、AM検波,FM検波は外部回路)　　3Ｖ仕様

・TDA1083   1977年　　AGCレンジは83dB  .  FMはOSCなし,FMとAM.   ALL IN ONE.　3Ｖ仕様

・TA7640    1977年      FMはOSCなし。FMとAM,　　5Ｖ仕様

・TA7641   1977年5月　AM同期検波IC　ALL IN ONE　　3Ｖ仕様

・TA7310   1978年

・TA7320　　　　　TA7320P_TOS.pdfをダウンロード

・TA7124

・LA1240　1978年 発売　AM専用　　12Ｖ仕様

・SL1641  1980年 発売   200MHz対応品　　(SL641の後継種）

・LA1245　1980年 発売     AGCレンジは85dB。AM専用　9Ｖ仕様

・LA1247                        PIONEER向け開発品。　LA1245の低ノイズ選別品。　

・AN7273 1980年 発売     FMはOSCなし。FMとAM,  14Ｖ仕様

・AN7205                       FM front-end

・LA1231   1981年 発売FM専用　クワドラチャ検波内蔵　　　12Ｖ仕様

・LA1260   1981年発売　　AGCレンジは50dB    FMはOSCなし.FM・AM内蔵品。4.5V動作

　　　　　　　　　　　クワドラチャ検波内蔵　

・LA1600   1982年           LA1260のAM専用版　AGCレンジは50dB　3Ｖ動作　

・TDA1072  1982年12月　　AGCレンジは83dB。60MHz動作保証　(110MHzでもoscした）。CB用

・TDA1572   1984年？？　　AGCレンジは83dB。CB用

・LA1130

・LA1135 　1985？？

・TDA7021  1985年

・LA1185　1985年

・TA7358　1985年

・TA7687   1987年　???

・NE5532   1987年　　　NE5532-5.pdfをダウンロード

・TA7792   1987年

・TA8186

ＰＤＦにしてみた。

RADIO.pdfをダウンロード

*******************************

・テレフンケンが　3V動作のFMとAM用2バンドIC TDA1083をリリースしたのが1977年。

・SANYOが　FMとAM用2バンドIC　LA1260をリリースしたのが1981年。FMフロントエンド必須

・SSB復調を視野にいれると、　TDA1083,LA1245,TDA1572,LA1260がお薦め。

LA1260でのプロダクト検波例は、ここ。（これから実験）

・4.5V供給でのプロダクト検波

2011年8月の　KT-12 キットでのノウハウを加えてある。漏れRF成分で再生かけるトリッキーな回路

***********************************

2019年に公開済みのRK-80回路。

既存の回路と違うのは　

1、自己AGC.

2, 検波しきれない信号成分を同相で戻し、帰還発振させ感度UP。漏れRF成分で再生、

　低周波信号はR経由で戻れる。 2011年8月16日公開

3, チョーク上流に抵抗を入れてある。　これにより負荷が大きく見えて検波出が増える。

検波出力が大きいとバイアス点が少し動いて感度がさがる。いわば自己AGCタイプ。

 もどき　とは、

普通に悪い意味です。近20年　気になっていた。

CA3028は1966年発売。特許は前年1965年。

それを使ったSSBトランシーバはTENTEC509  1971年発売。

　MC1496は1968年　論文公開。

「もどき　」と云いだしたのは自虐的に云っただろうが、ことばが一人歩きしている。

昭和15年から昭和40年までの生まれが 「　CA3028  ] 「　　もどき　」　と文字にしている。　まあ英文特許でCA3028を検索すると進歩性がでているので、読んだほうがいいとおもう。

自分の作品に愛着を持てない者が　悪い意味で使うならば　日本語としては正しい。　

擬き（もどき）」は、① 似せて作られたもの、まがいものを意味し、② 非難の意味もあります。

誉め言葉でもなく、良い意味で使うことばではない。

*************************************

日本語を理解しておる　サイテックさんは　もどき　とは名つけてないと思う。

CY7045として特性公開しておられる。

************************************

CA3028樹脂パッケージ品は　1個300円ほどで中国で販売しておる。SSB復調時にゲインが取れるデバイスなので重宝しておる。　3.5Vからプラスゲインで動作する。　NE612は4.5V必要。455kHz帯では低周波トランス負荷（昇圧回路）でないと　マイナスゲインになる。

・電源回路部のゼロV側配線の抵抗が原因のひとつ。

　「　渡り配線でラジオをつくるとブーン音が聞こえてくる　」が、「ゼロＶ側を基板化」してやると聞こえてこない。　

　電子の動く方向を規制するのが、重要。

****************************************************

コールド側の渡配線はどうあがいてもブーン音が残る。　コールド側としてシャーシを使うと迷電流にもなる。コールド点間の0.001オーム　起因でハムになる。

そこで、平滑回路基板を2018年に興した。

この電源基板を使いワンポイントアースにすること。

コンサトーン503に組み込んだ。　製作記事。

3段平滑でのブーン音。

YouTube: 真空管ラジオ：　受信確認　　VR閉時のハム音？？

6段平滑用キット　:RK-195キット

**********************************************

ヘッドホンアンプ電源につかった基板

ヒトの耳は120dBの音量差に対応する。　1982年に発売開始されたCDも100dBのレンジで記録されていた。実測はここ参照。110dB程度は確認できている。

2000年頃からコンプレッサー使用しオーディオレンジをせばめ60～80dBに制限した音楽ものが主流になった。

これはここから借りてきた。

2014年のはコンプレッサーを通過させた波形そのものだ。ソフトウエアでクリッパーしている波形だ、レンジが小さい

1990年代のは自然界で見掛ける波形。

コンプレッサーを通過させた音が流行っている。HI-FIでなく音の強弱を意図的に制限した音がこのまれている。再生装置の貧弱なことが原因らしい。

60年代から70年代のクラシックレコードを聴くとレンジの広さに驚くと思う。

***********************************

CDに20kHz近傍の擬音を追加したのは日本人。（法人）

　いま検索してもHITしてこないが、レコードからCDへの移行時に、CD再生音が貧弱だと気ついて擬音ついかした事実がある。22Khzだった記憶。　これは忘れられた事実。

WIKIにあった記憶だが消されているね

FM放送のステレオパイロットは19kHzなので、中高校時代のオイラには聞こえていた。

**************************************

nhkの良質なアナウンサーの音声はレンジ60dBにおさまる。（1950年から80年代)

近年は発声がへたでレンジ70db程度にひろがった。民放のアナウンサー発声はだいたいが下手になった。。　

**************************************

搬送波に信号を乗算したものとしてアマチュア無線には3つ使える電波形式がある。放送法では振幅変調でのSNは50dB以上が規定。

中波ラジオ放送帯のCLASS-D　AMPではSN54dBが性能上限で、真空管リニヤアンプ時代のようなSN60dB超えは、いまの放送局アンプでは200%無理。

1、全搬送波両側波帯　　：（単にAM、またはDSB-WC、double sideband with carrier

　放送法免許は8kHz幅。(だから9kHzごとに免許がおりている）

　アマチュア無線は6kHz幅。

2、抑圧搬送波両側波帯　:　（DSB、double sideband）

3、抑圧搬送波単側波帯  ：（SSB、single sideband） 搬送波の圧縮は-40dB？

**********************************************************

1948年以降のSSB歴史は下記参照。

Kiho_Vol34_No171_pp083-099.pdfをダウンロード

*********************************************************

無線機終段は球にしてSNを確保した方が当然よい。

オイラは、松川村にあったエムゲートで　HI-FIを聴いていた者のひとり。音楽喫茶店としては高額投資されたお店だった。JBLのEVEREST DD66000。。レコード盤ジャズ 。　Ｍ-gateで検索

********************************************************************

今日のtea time にはJBL DD66000でレコード盤ジャズを聞いて、コーヒーしてきた。ＬＲで600万円のスピーカー。

店内を流れる癖の無い音が心地好い。久々に癖のない音を聞かせてもらった。

アンプは、パス・ラボ製。型式名版をよく見てこなかった。　来週にでも見ておこう。低出力でも好い音が出るアンプで少し驚いた。

レコードプレーヤー⇒ＪＢＬ　SPまで1500万ほど掛かっているらしい。

「よい音＝癖のない音」とオイラの耳では聴こえてくる。

JBL4343は4343の音。

EVEREST DD66000は、その音。　若い頃聞いたパラゴンのオーナーは元気だろうか？

耳が肥えていると想う方はどうぞお寄りください。Ｍ-gate　松川村。

2025年8月の再掲

*********************************************

50MHzで100w.  4ele rotaly yagi

1947年のqsl card

Many thanks to Udo DJ5VJ for providing many of these articles. Thanks also to John G0UCP for translating the 1984 CQ-DL DK7JD article.

ベクトルを　CCW or CWで　upper or lower に分かれる。

counterclockwise   略ccw でなくて　anti clockwise と呼んでいたらしい。　「回転方向　acw」ってのは1975年以降の機械図面でみた記憶がない。

Ｑを進相でmixさせるとUSB.

*******************************************

Q側が遅れた相でMIXさせるとLSB

ANALOG DEVICE社では　半導体デバイスでSSB (IQ合成)をつくると、　不要なSIDEBANDとの差は36dBとされている。（実測　そうなんだろう）.

日本語での実験例は40dBで御の字。　PICで作ると60dBくらいにはなる。

　メーカー無線機 では不要逆サイドを除去するために後段に20dBほどのLPF(soft？　実回路？)入れているはず。

********************************************

半導体デバイスでSSBをつくると、　不要なSIDEBANDとの差は36dBとされている。（実測　そうなんだろう）.

アナログICでIQ合成してSSB作成案。 ソフトレスでIQ信号からSSB復調。　加算　or 引算でupper あるいは　lowerがきまる。　

技術的には1970年代初めの古典。　　リリースが早すぎて忘れられた古典技術のひとつ。　

1997年9月号に公開とのことで、1988年　QST誌　Neophyteの簡略版。

販売siteでの2利用承諾公開ないので、あやしい状態。金員移動があれば、商行為は成立。

利益有無は無関係。

99759.pdfをダウンロード

80MRX40.pdfをダウンロード

ふーん、進歩性はどこにあるのかはわかりにくいし、差動出ししてゲイン稼いだのを捨ててるし、謎が多い。

3端子レギュレータはノイズ発生源なので、　要注意。

***************************

1988年　QST誌　Neophyte

neophyte_1988_qst.pdfをダウンロード

*****************************

オイラのは機能追加してあるので　特許権　著作権ではセーフ。

NE612のPIN4,PIN5をすぐにCで結合するのは悪手。位相起因で面倒になるので、少し下流でハイカットCを入れる。

TA7320は1978或いは1979年リリースの製品。CQ誌1980年7月号に紹介あり。

TA7320のJA1AYO氏SSB TRX作例はCQ誌1982年9月号.ＳＷＬ受信機のSSB復調としてCQ誌1982年4月号

1986年のハムジャーナルにTA7320使用のTRX記事あり。

NE612の使用例は　CQ誌1989年7月号。

5月にupした案が　間違っている。

今日11月25日に気ついたので、訂正をこれから行う。訂正案として2案。

ssbなので搬送波が-60dB（40dB)と弱い。　同期検波でのauto lock機能が使えないかもしれない。

NJM2241.PDFをダウンロード

********************************************

差動回路でsメータを振らせる場合には、飽和領域を使うこと。対数特性を上手に使っている。先達の作例はそうなっている。JH1FCZ氏は忍者キット NO,203にて「LA1600 Sメータ回路」を公開しておる。参考にどうぞ(1993年10月号)。      　　「 対数特性が良いのは2SK19。　しかし2sk30はダメ]との実験データがCQ誌にはある。(PDFでも落ちている)　

指針式Sメーターキット  la1600用 :RK-151で検索　（500uAメーター対応)

デジタルでＳメーター表示：「agc電圧でインジケータバー作動」の基板キット　：RK-127キット。

歴史的には受信信号が強いほどavc電圧が下がる（デクリメント動作）ことを利用したのがスタート。　本来は、、とい云いだすと「avc電圧のデクリメント動作」を利用した回路を指す。

**************************************************

①　TA7642ストレートラジオでメーターを振らすラジオ基板

AGC用の端子がないTA7642でメーターを振らせてみた。電圧変化をデバイスで受けている。decremental agc用回路化したラジオ基板：RK-94v2　になる。ビギナー向けラジオデバイスTA7642を使った基板。町田のサトー電気に並んでいる。

YouTube: TA7642ラジオ基板にSメータ。RK-94v2

ダイレクトコンバージョン受信機でも電圧変化が計測できれば回路流用できる。このＳメーター回路基板はRK-109になる。

************************************************************

②　la1600ラジオをsメーター化する回路検討

Q:LA1600にSメーターを付けるにはどうしたらよいでしょうか？

A: AGC電圧本来の動作に影響が及ばないことは当然ですね。

・AGC電圧端に100Kオームを吊り下げてしまうと感度が著しく低下します。 330Kオームでも感度劣化しました。

Q:リニア回路（差動回路）は使えますか？

A: 真空管による差動回路（指針式メーター)が日本で公開されたのは1954年です。飽和領域を上手に使っています。　つまり直線性だけでは苦しいです。先達からの公開記事にもそれは触れられています。半導体による差動式Sメータ回路が飽和領域を使っているかは、製作していないのでわかりません。

・OP AMP(FET)で受けてみましたが、よい出来になりませんでした。WEBで見つかる回路(日本語回路と英語回路)を真似て実験しました。しかしOP AMP経由で電圧がLA1600に流下してきてしまいます。結果AGC電圧の上昇がテスターでも楽に確認できます。AGCが高電圧になるのでゲインが下がり感度が悪くなりました。

・increment AGCですのでそれを受けるデバイスによる感度への影響は確認できますが、FETはOP AMP(FET)よりは格段によいです。FETで受けるのが安全です。この場合、曲線具合がネックになるので2SK30では駄目です。ham journalでは別な型番が推奨されていました。たまたま、「カツミ　コンプレッサー」もham journalと同じ型番ですので、それは特性が非常によいようです。

Q:Sメーターについて知識を深めるにはどうしたらよいでしょうか？

A:深く理解しているsiteがひとつだけあります。電気エンジニアOBでしょうね。そのsiteで学習してください。オイラはFA機械設計屋ですので、電気回路・シーケンサは不得意分野です。深く探らないと見つけにくいと思います。

*****************************************************************

③　AGC基準電圧が2Vほどあれば使える回路。100uAメータ用のSメータ回路。FETはシンプルに使用する。AGC電圧変位量によっては500uAも振らせられる。

上の回路を載せてみたLA1260＋Ｓメーター基板:　

YouTube: LA1260 middle wave radio : testing indicator . Model name as RK-81v2.

200uAのメーターを使った。⇒　100uA,200uAのメーターは触れる。

******************************************************************

④　TA2003のAGC電圧ピンに電圧受けFETを配置してみた作例。

500uAメーターを振れた。このTA2003では、AGC電圧がそこそこ出てくるので助かった例。

YouTube: TA2003自作ラジオにSメーターつけてみた

この基板RK-38v2はyahooにて。

**************************************************************

⑤　LA1600用500uAメーター回路工夫中。これがかなり難しいね。

500uA用は下のように実験中。

YouTube: testing s-meter for LA1600 radio. connecting no6 pin of LA1600

YouTube: s-meter : la1600 has increment agc , so fitting to la1600. sメータ基板　実験中

半年後に再び部品実装し基板をつくってみた。　再現よく動作した。　⇒　記事

このｓメーター基板はRK-151.

************************************************************************

下動画は2SK30でないFETを使ってLA1260でLEDバーで受信具合表示しています。(LA1600にも対応)。sメーターよりは合わせが楽です。

YouTube: trial LED meter　：for radio of increment agc

la1260ラジオでのledラジオインジケーター。ledラジオインジケーターで検索のこと。LA1260(LA1600)のAGC電圧変化ではインジケーターICをドライブできないので、1段半導体を入れてある。     AGC電圧変化をSメータ表示化させる際には、電圧変化を受けるデバイスがTRとFETではスムーズ差が発生する。これはham journal にも載っている内容だ。　　　　　　　　JAでは1973年ころからTR⇒FETに置き換わっている。

「la1600はla1260のam部だけを切り出した」とIC製造責任者がSITEに書き込んでくれた。つまり歴史面ではla1260が古い。

LA1260　(4.5V推奨）の発売は1981年. 　　　LA1600(3V推奨だが、性能4.5V時が優秀)は1982年発売。

性能面では　la1260 > la1600である。　しかし高性能のla1260は人気がない。

********************************************************************

・「la1600 sメーター」で検索すると　差動回路のものがweb上で見つかるが、これすべて原型(原形)回路の2次・3次・4次・5次の使用になる。　昭和の古い製作記事には謝辞にて権利関係について触れたものがあった。誰が考案しても同じ回路になるものは、残念ながら著作権は生じない。

・今回「著作権上でどうなのか？」では、さらっと調べてみたがJA1AYO氏公開以前には半導体での差動sメーター回路は無いようだ。国会図書館にまでは調査に通っていない。おそらくは原型回路公開したと推測できるJA1AYO氏からの許諾が必要である。

　許諾を得た記述がどの記事にもないので、おそらくはアウトだ。JA1AYO氏と異なる差動回路はまだない。オリジナルは1980年8月1日の刊行日(cq出版)である。従って翌1980年8月2日以降に公開されている差動回路(Sメーター)はJA1AYO氏公開物の２次派生品である。インターネット時代に入り「転用したもの勝ち」のような、パクリ愛好家が出現するに至った。著作権についての意識が薄い国民だと充分に判る。

・「使用デバイスが異なる程度」だけでは新規性がなく接続が変わらないので、著作権上でアウトになる。　原型回路に手を加えて応答性の向上あるいは簡易な調整等の質改善に至るのであれば、著作権上ではグレーゾーンになる。

・刊行物等でJA1AYO氏から公開された回路利用する折には、オイラは都度JA1AYO氏から許諾を得ている。

・刊行物をpdf化して公開するには「出版社から頒布権あるいは譲渡権」を得る必要がある。ラジオ系技術での　pdfは　非合法ぽいのが多い。　文末に同意を得た記述が見当たらないpdfがバンバン歩いている。漫画の違法アップロードに近いね。

***********************************************************************

・LA1600のAGC回路から電圧あるいは電流を受け渡ししてもらう折には、少なくとも220Kオーム程度のインピーダンスで受ける必要がある。その程度のインピーダンスがないと追加回路によりAGC電圧が降下することがテスターでも計測できる。IC規定の電圧よりAGC電圧が下がってしまうとゲインが絞られて耳が悪くなる挙動に遭遇する。それだけシビアに動作点設定されたICのようだ。　

*********************************************************************

・TA7358はFM用デバイスであるので、識者ではAMあるいはSSBに採用しないデバイスだ。TA7358の挙動は、ja qrpの会報に数値入りで紹介されている。実測すると会報で紹介された挙動になる。DBM作動させるのは0.3V超えの搬送波を入れる必要があるので、結果振幅信号とは思えないほど歪んだ波形で生成される。(紹介済み画像)　ゆえに、識者はTA7358をAM用には使わないし使っていない。

・左様なTA7358を有り難くDSB,AMに使うのも相当にオツムが悪い。論理的思考が全く出来ないのは、ゆとり世代への教育結果でもあろう。加えてTA7358通過後の波形公開がないので、「使えました」証明が存在しない。TA7358をDSB/AMに使っている様を診るとある意味では、「地球は平らだと信じるお馬鹿」同様に「TA7358はお馬鹿発見用のデバイス」としても役立っている。己の頭で思考しない程度の知力者なら無謀にDSB用に使うことは今後も予想される。

・ところで昭和40年代～60年の技術系本には波形写真が載っていた。しかし平成半ばからは、コストダウンのためか？？　波形公開がない。　つまり動作している証左が決定的に不存在な刊行物が多い。

YouTube: 「真空管ラジオAVC電圧でSメータ振らせてみた」:基板確定版

**************************************************************

YouTube: 再生式はいぶりっどラジオ　1-V-2 デジタル表示

　たまたま見つけたが、電話を録音するつもりだったわけで、クレーマーの入り口らしいわ。

2025年11月24日時点での基板リストをup.

list_0251124.pdfをダウンロード

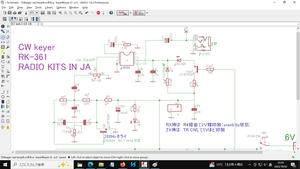

rk-350以降のtryはデータでパラパラとup済み。

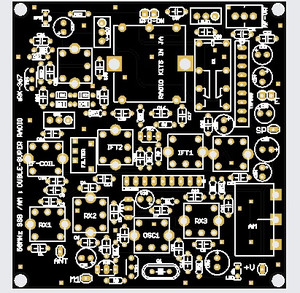

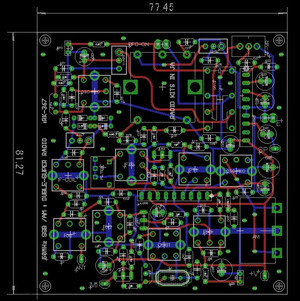

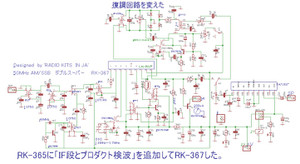

50MHz AM ダブルスーパー受信機　　IF追加　　RK-367は初期回路案は公開済み。

追加IFにもAGC.

フロントエンドは複同調にして感度変化の凸凹を減らす。C4の大小で感度は異なる。

低周波段間トランスで音声信号は昇圧されるので、マイナスゲインにはなりにくい。2次側のC37は入れてみた。あった方がよい結果？？？だった記憶。（基板に誘起にした外乱ノイズが小さくなって、単球ラジオではよい結果だった）

12月から通電実験確認。

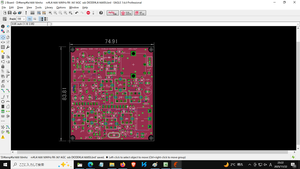

ST-30でも性能面でOKな感じもするので、載せたら4mmほど基板小さくなった・

2022年12月6日公開の　「7MHz ダイレクトコンバージョン受信機　rk-206v2」が　SSG1.5uV印加時も聞こえてくる。 KOKO.

very tnx to JF1OZL. sure doing well.

基板に50μv印加時の受信具合。(sr-7より感度よい)

******************************************************

今回は、ラジオのIF端子から455kHz信号をもらってSSB復調基板を興した。

12AU7を2本使って　455KCプロダクト検波基板にした。信号受けは差動回路。

OSCコイルは手巻き。

YouTube: 12AU7 プロダクト検波基板　(13V供給) 　　　de radio kits in ja

SSG端1mV(455kc  RF)で確認した。基板には0.5mV(500uV)くらいの印加。アイテック電子　SR-7ラジオでは　ANT端で　44μV印加で　（S+N)/N=10dB。SR-7同様感度でよければ　上流 AMPに24dB程度あればOK.

　IF段の増幅度はLA1201(1976年)リリースでも30dBある。LA1201使用だと周波数変換部は自作になるが、変換ゲインは10dB程度はある。

つまり上流にLA1201を置いて検波をこの真空管UTで行うと　SR-7を10dB程度は超る感度になる。

455kHzでの差動入力用LCについて

差動動作の入力コイルは　サトー電気販売品（fcz135)。　同調用Cはまだ取り付けていないので同調させなくても良さそうだ。

OSCはこの感じ。

ラジオ側基板は　LA1247(1983年？）または　TDA1572（1984年発売）の基板を想定。tda1572ではIF段ゲイン55dB前後なので、これが安心DEVICE.

TDA1572は、　1.5μV信号印加で　(S+N)/N = 6 dB　になる高性能デバイス。1973発売のRJX-601並み受信感度はこのTDA1572 で再現できる。

rk-206v2が50uV信号を拾うので、上流455kHz信号をゲイン10dBで増やしてやればよいと思う。

通算598作目。　RK-348.

*****************************

受信機のIF ゲインは40～60dBある。

（6石トランジスタラジオでも、MIX+IFで40dB ：100倍　程度ある）

フロントエンドゲインは6dB～15dBが平均。 ゲインゼロにしておる会社もある。AF ゲインが40dB.　

つまりアンテナ端での1uV信号は、IF 出口では　300倍～1000倍に増幅され、1mVから0.5mV程度になる。　このユニットで0.5mV ssg信号が受信でるので受信機アダプターとして成立する。　

くりかえすが　SR-7並みの感度(44μV印加　（S+N)/N=10dB) でよければ、 SANYO　LA1201を上流にもってくること。

いまどき真空管でプロダクト検波するのは　変わり者扱いにはなるだろう。

rk348_v2.zipをダウンロード

技術発展具合を体験するのもエンジニアにとって重要だ。　

頭でっかちの間抜けにならぬようにしたいね。

455kHz　プロダクト検波でマイナスゲインになるデバイスは、　NE612(SA602).

NE612(NE602)は45MHz帯デバイスなので1MHzより下ではゲインが出ない。覚えておくように。

1977年秋リリースのtda1083（テレフンケン製)。agcレンジは83dB.

当時の日本ではFM検波部をIC化できた企業はない。　外部IFTとダイオードによるFM検波が主流だった。

人気のLA1600が1982年リリースなので5年ほどちがう。

回路PDFとDATA でZIP　。ta7613_smeter_rk357.zipをダウンロード

「baseは プロダクト検波のRK-63」。　それにSメーター回路を載せてみた。2SK192へは105くらいのCを入れて漏れ電流利用がいいようには思う。　試作基板は手配した。TDA1083のAGC方向の記憶が弱く方向逆かもしれない。

ne602.pdfをダウンロード

ca3028.pdfをダウンロード

******************************************

CA3028でSSB変調させたTENTEC　 Argonaut 509は1971年リリース

部品数を減らしたのが　rk369 これは基板化した。

ベース機はRK-63.

そこにSメーターを追加して、リレーでSSB/AM 切り替え。4.5Vで動作。オムロンリレーカタログに4.5Vがない。　しかし流通している。3V用を使ってみた。　

アンペアターン面では4.5V仕様がよいが　2SA1015  2SA1020経由なのでONするギリギリの4.5V-0.6V=3.9Ｖなので、ON/OFFの不安定要因になりそう。3Vを買ってみる。3Vリレーを3.9Vで使用した場合の寿命はアンペアターンから算出できる。

　電源をNI-CADの1.2V x3本　、つまり3.6vで供給するとリレー3vで具合よい。ca3028はプラスゲインで動作した記憶だ。（だめなら考える)

ニッケル水素電池は、薬液が強酸で洋服に穴があくので注意。東芝電池向け、ニッケル水素電池製造装置の単発機はけっこうな台数を　前橋工場に入れた90年代。リチウムイオン電池は危険すぎて普及しないとみていた1990年代。　　普及後事故多発中である。

インダクターへの突入電流

　電気主任技術者テキストでは定格の4倍となっておるが、真空ポンプ使用時のピーク電流は定格の10倍がミリ秒単位で確認できる。　FA的には定格の6から8倍ていどのCPは入れる。これ豆知識。

1：sメーターは1960年代前半の古典そのもの。

2：今回の唸り発生回路はlc共振。理由は復調音が綺麗だから。

3:バリキャップをかまして±0.8kHzほどは可変。

到着は27日頃。

3Vリレーは12月初旬。定格150mAらしいので、駆動は　2SA1020(2A)にした。

PIN6にFETを接続するとPIN6の電圧が上昇し、無信号時AGCが掛っている状態になる。

結果感度低下する。その感度低下に無頓着であればLA1600のAGC回路から信号を貰うことができる。

この基板（rk-151)は　「FET接続によりAGC電圧上昇」が小さくなるように回路化した。　それでも感度抑圧は生じる

LA1600は1982年発売。LA1260は前年1981年発売。TDA1072も1982年発売（メータ付き、60MHz osc)

JH1FCZ氏は「PIN6利用ではAGC電圧上昇」に気ついており、その考えは「NO203　キット」(1993年発売）でも反映されている。

信号増で検波出力増するインクリメントAGCなので、ベースに流れ込む電流は増えてメーターは振れる。

トランジタのhfeに左右される。1975年から1980年代では、2sk19の対数関数性が評価よかった。近30年は判らん。オイラのsメーター回路も2sk192を信号受けに使っている。

******************************************************

「la1600 sメーター」で検察すると　リニア回路の差動タイプが多数見つかるが、　リニアじゃsメーターはやや難しいと思う。agc電圧を利用した回路検討が1960年代～75年にかけて半導体で日本でも行われていたが、非リニア領域で使うようになっていた。JA1AR氏の著作本にも差動式Sメーターでは　飽和させて使うノウハウが公開されている。

agcによるDC電圧変化を結合cで受けたメーター回路が公開されているが、折角のDC変化をCで受けるのは勿体ないね。            IF動作低下させることなくダイレクトにDC変化を受けることに先人達は苦労してきたのを刊行本でみたきたオイラは？？？？？と思う。

pin6からみて　470kオーム負荷程度になっていないと感度低下して影響がでてしまう。　

その感度低下分の補正にトランジスタ1個をセラミックフィルター直前にいれたLA1600ラジオ回路も公開されているが、そりゃ設計思想が間違っている。「感度を落とすことなくAGC電圧を使う」のが回路設計。

　おまけにLTspiceを「日本メーカーのsメーター回路」で走らせると動作しないシミレーションになってしまう、、メーカー回路を解析できないLTspice教とは決別したほうがいい。 　　と予備知識はここまで。

************************************************************

la1600ラジオをsメーター化する実験基板：2021年12月3日に公開済み。

YouTube: checkig s-meter unit for la1600 radio IC.

******************************************************

半年たったので新しく1枚　実装してみた。

sanyo LA1600 s meter unit: DIY

、、と　動作するので再現性もいいようだ。　12月3日実験とは半固定vr値が違うだけ。

la1600は供給電圧4.5v近傍で感度maxになるので、4.5vから6ｖで使うのがよいようだ。

　increment agc用基板　：RK-151  です。　デバイスでagc基準電圧が異なるが、la1600と似た電圧ならば使えると思う。（半固定VRにて要調整）

100uAのメーター専用であればもっとシンプルになる（回路は公開済み）

RK-151kit

 ***********************************************************

decrement agc用メーター基板　。　ストレートラジオもsメーター化しました。

YouTube: s meter unit for TA7642 straight radio like RK -94

上の回路を載せたストレートラジオ基板。

YouTube: This straight radio is having s-meter ; ta7642 radio 。RK-94v2

**************************************************

「increment agc用　と　decrement agc用」の2種類のＳメーター回路が揃いました。　

LO,VFO等の周波数を加算、引算すると周波数を周波数カウンターで表示できる。

TTL で構成してみた。TTLは5V供給。2025年8月1日の案。

適時　補正してください、　DATAはここ。ts520_ttl.zipをダウンロード

***************************************

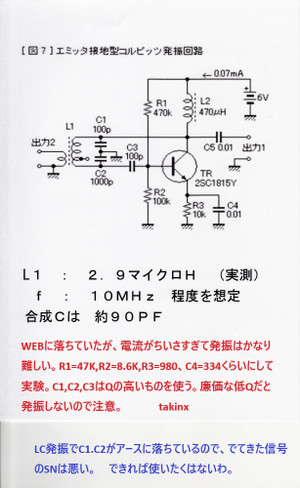

100KC マーカー

100ｋｃの高調波を上手に出すには、bufferへ過入力ぎみなことがベスト。

耐圧50Vトランジスタでは飛ぶので、160V耐圧の2sc2383にしてみた。

2SC2383.PDFをダウンロード

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

IQ復調をアナログで行う回路。1970年代には専用ICが販売されておったが、後継ICをアナログデバイス社から教えてもらった。2025年8月4日作図。

LA1135 受信機第一弾はSSB 復調にTA7310を使って　マイナスゲインになり　その補正にAF 20dBアンプが入っている。　あまり褒められた構成ではない。

今回は第二弾として　SSB復調は20dBほどゲインがとれるCA3028を載せた。CA3028は1966年発売と超古典ICである。DBMの雄　MC1496登場より古いICだ。

LA1135は外部へ2LINE  AGCが出る。内部への制御も1LINEあり、計3 LINE　AGCだ。

今回は外部への出力も利用した絵にしてみた。

LA1135は1984年ごろの開発品.

1982年発売の　LA1600 AGCレンジが小さいので拡大していっておる。

JH1FCZ氏のキット「NO203」のバージョンUP版として下記のようにした。

1: SSB復調に差動回路　（1964年～66年ころの古典技術）

2, 第二IF段に2SC1815を追加。AGCもかけた。

LA1600が　駆動電圧3Vで開発されたIC.

親のLA1260が4.5V駆動なので、LA1600は3Vでも動作するが、性能が出る電圧は4.5V.

トランジスタ検波、ダイオード検波では7～9%程度は検波されないRF成分が　出口にでてくる。それが悪さをしないようにバイパスコンが102～103程度　AF出口についている。

上図ではC14,C15。

そのバイパスコンを入れずにAF段で40dB増やしてやると、めでたく　帰還発振器の完成になる。

**********************************************

CA3028の差動回路特許が1965年。差動回路での乗算が特許でも認められた。

　差動回路で乗算（SSB復調）されることは1965年では公知。ギルバートセルより高度な差動回路特許も1965年に公開されている。。

「CA3028の復調回路を紹介した刊行本」は1974年に刊行。

CA3028のデータを視ると3Vでも数dBゲインが取れそうだが、インピーダンス不整合でマイナスになる可能性もあるので、古典差動入力回路をもってきた。

CA3028でSSB変調させたTENTEC　 Argonaut 509は1971年リリース

**********************************************

SSB復調は　W1DX提唱の古典にしてみた。　IF-COIL は手巻きで3:10の比率がよいと思う。

AM と　SSB の音量合わせは　LEVEL-VRにて行う。

配置してみたが　ほぼ帰還発振するだろう。

いま改善中。

**********************************************

配置かえた

la16001.PDFをダウンロード

***************************************

2021年3月3日　：元三洋でLA1600の設計者です

LA1600は 「LA1260のリリース後、AM回路のみを切り出したIC　」で受信感度は基本同一です。 データシートのSN1（実用感度）を確認して頂ければよろしいかと思います。　

との書き込みがあった。　ここ。

開発順には、LA1210、LA1260　そしてLA1600になる。

la1260.pdfをダウンロード

AGCレンジは実測50dB前後。 60dBはちょと苦しい。（1975年から1980年のAGC標準)

*外部部品でAGC を85dBに広げたLA1135   LA1135.pdfをダウンロード:

*その外部部品をIC内にとりこんだLA1245   . LA1245-Sanyo.pdfをダウンロード

*LA1247(LA1245)で　AGCレンジは90dB弱。（無線機としては90から100dBほしい)

*現実の感度は　LA1260 > LA1600. 　IF段のゲインは65dｂ、

LA1600が最大感度になる供給電圧は4.5V。　これは実験でオイラだけが確認済み。後続実験者はどういうわけか　いない。　

50MHz AM ダブルスーパー受信機　　JH1FCZ方式にBFO搭載した回路を公開する。

基板データを挙げておく。

la1600_50mhz_rk365_bfo.zipをダウンロード

cadsoftusaで開いてください。

BFO追加したので、JH1FCZ氏の著作権には抵触しない。5MHz用コイルを使っていないので、そこも重要。LC7265で周波数表示させる工夫をいれてある。（下3ケタ）

　部品配置も異なるのでセーフ。

FCZ通信の1993年9月号にて公開されている　「50MHz AM ダブルスーパー受信機」

完成形は218号に公開されている。

感度は(S+N)/N=10dB 時の感度は20dBμV（10μV？？？)　と　RJX-601より　トランジスタ1個分劣る。

それをベースにして BFO載せた。

bfoを追加してみた。　特許で云うところの A +B =Cになる。　AもBも既知であるがCは未公知であれば、Cは特許成立する。

　その「50MHz AM ダブルスーパー受信機　JH1FCZ方式　」＋　BFO  = NEW 50MHz AM ダブルスーパー受信機 になった。

供給3V電池で2SK241にAGC掛けるのは少しシビアなので、現状はBFOのみ追加。

BFO波は電波でIFTに飛ばす作戦。

RK365bfo.pdfをダウンロード

著作権上では、A+B=C　なのでセーフ。

転売ヤー　とか　パクリマンセー　は悪人のお仕事だと思っている。

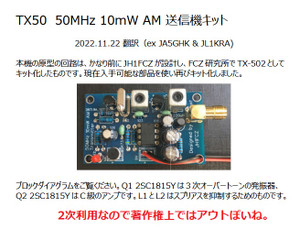

「JH1FCZ氏が2次利用を認めた書面」を某団体で公開していないので、あれスンゴク妖しいわ。

同意書面が不存在であれば、著作権上では100%アウト。

日本の公務員ならば著作権には留意しているので、「2次利用で金員獲得行為」は公務員ならば行わないわ。

*************************************************

1940年代～1950年代生まれは、著作権のことを学ばずに大人になっておるので、権利関係の考え方が幼稚園なみなので、ここにあげておく。

JH1FCZ氏の機関紙 FCZ紙は、私人で私費公開したもの。（公的機関の刊行とは質が違う）

つまり著作権の塊である。

著作権対象は

1，部品レイアウト　　同じ配置ならアウト。　配置が改善され50%異なるならばセーフ。

2、回路になる。部品種を変えた程度ではアウト。　進歩性がないなら100%アウト。

「そこからの転用において金員移動がともなうものは、商行為」なので著作権では違法行為。　

利益がでるかどうかは某団体の特質に依存するので、争点ではない。

今回は著作権にもとづく1次、2次利用行為への「書面同意があるかないか？」が争点。　口頭同意は故人なので争えない。つまり　利用するには同意書面が存在する必要がある。

利用売り上げ金（商行為でのすべての金員）で、墓を建てて故人にお返しするのは合法。

以上。

*************************************************

変調トランスレスとして　アクティブ半導体で変調を掛ける手法は、泉弘志　先生が「直結型」と紹介されている。1969年の公開回路。FCZ氏は4年ほど後のこと。

2番煎じな FCZ氏なので、ちょっとと云う感じはある。

　直結型は信号レンジ幅が10dB程度は狭くなるので、音声信号にはお薦めできない。小信号は変調のらない。

マーカー向けの回路。

過去のLA1600を使った作例を2つ。

50MHz帯のダブルスーパー LA1600版は、RK-57, RK-60で公開済み

RK-57( SSB と　AM )

RK-60 (AM 専用）。受信感度はRJX-601より2倍程度よい。。

OSC=48MHzにすれば、lc7265でデジタル表示もする。

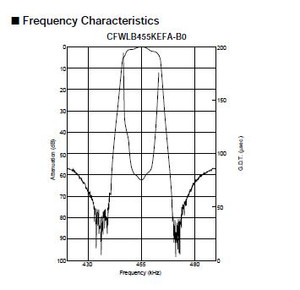

filter特性

**********************************

ここから、FCZ研の忍者キットNO203考察。

FCZ通信の1993年9月号にて公開されている　「50MHz AM ダブルスーパー受信機」

完成形は218号に公開されている。忍者キット203.

それをベースにして簡便なダブルスーパーにしてみた。

感度は(S+N)/N=10dB 時の感度は20dBμV程度だ。

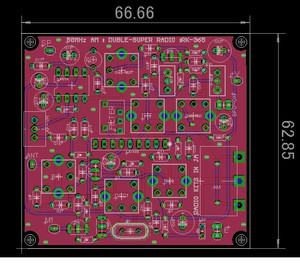

オイラ図面OSCコイルに6石ラジオOSCの赤コイルを使うのが味噌。忍者キット203をeagle cadでまとめてみた。基板データは公開するが、3次利用不可。

la1600_50mhz.zipをダウンロード

rk-365.pdfをダウンロード

オイラは中国人、韓国人ではない。先人著作物のコピー基板リリースはしない。コピーマンセー派ではないのであしからず。

「7MHの感度33dBμV にゲイン15dBのRF AMPが載った」だけなので、 20dBμVは超えられない。

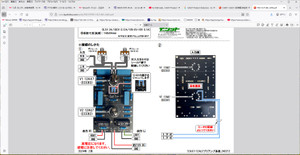

「有志の尽力と、大久保さんも在籍していた相模クラブの全面協力によって、ホームページが立ち上がったものだ。JH1FCZの回路図、基板等著作物」の商用利用は不可とここで公開されている。ところが商用利用し著作権侵害している？？？と疑わしいのがそんざいする。ここ。

**********************************

オイラの新基板RK-365は、著作権侵害しないように作図して終了。　発展形はRK-366 (BFO）。RK-367(プロダクト検波）

RK-368はLA1260を使ったCW(SSB )専用受信機。LA1260　CWはここ。

「OSCを48MHZにして　LC7265を使う」発想は、JH1FCZ氏にはなかった。

2020年5月　開発品。「50MHz 直交変調向け」のSL1641。

・　サトー電気販売品の日興電子　クルスタルフィルターとジャストフィットする基板です。このフィルタはICOM のHFトランシーバー(IC-710～740)に採用されていた商品。　これをつかえばSSBトランシーバーと同じ特性になる

サトー電気　クリスタルフィターで検索。

クリスタルフィルターは9MHzでも10.7MHzでも同じサイズなので手持ち 中間トランス(又はFCZコイル)の周波数に合うものを用意のこと。　上級向けです。

**************************************************************

rk84_kairo.pdfをダウンロード

以下、「自作するssber 」向けの製作記事。

①

キャリアの周波数あわせ。

②

crystal filterの特性を確認。右が入力波形, 左が出力波形。

④

構成。　kp-12aとブロック図は同じ。

kp-12aのdsb生成　dbm　TA7045回路が少し拙いので、波形が50MHz帯でも綺麗なSL1641にしてみた。

kp-12aは入力2mVでリミッテイング開始するが、本機は入力0.06mVでのリミッテイング開始設定できる。その味付けはR21に拠る。

*******************************************************

0.06mV入力でTA7061作動させた例。　これほど小信号から作動させることは無いので、1.2mV入力近傍から動作する設定が良い。

YouTube: RFスピーチプロセッサーの試作中：リミッターTA7061の確認

YouTube: RF スピーチプロセッサーの試作中。ICOMフィルターのキレ確認。

基板ナンバー RK-84にて領布。　

mic comp系では、　ssm2165(ssm2166) , an829, そしてrk-84で押さえれば敵なしだ。

njm2783やta2011は期待するほどには性能がよくない。

50MHzで使える直交変調deviceは s042p と　sl1641。　日本製品では性能劣るので注意。

ne612を50MHzでつかうとは波形が歪むので送信側にはむり。

sn16913は20MHz帯で波形歪む。

dbm分野は1990年以降ギガ帯での開発に移行しておるので、無線家が使うデバイスは1965年から1990年に開発されたdeviceになってしまう。覚えておくといいね。版下と製造機が残っているので製造されてる。

ウエハJ300登場以降は、シリコンパターン薄化し15vから30v程度供給して電流を流すICに変わっているのでそこも注意。　ウエハ4インチ世代のが品質は安定していた。ウエハ4インチ、5インチでの製造機は2008年ころ日本からすっかり消えた。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

YouTube: 同期検波(自作ラジオ)でnhkを聴く

YouTube: 「レフレックス＋再生」式　単球ラジオ。

10月30日に禁錮10年の判決がでた、フクシマ君。

　上告したとの信濃毎日新聞記事

***********************************

覚醒剤密輸入事件で白馬村の被告に懲役10年の実刑判決　地裁松本支部

米国から覚醒剤２キロ余を密輸入したとして、覚醒剤取締法違反（営利目的輸入）の罪などに問われた北安曇郡白馬村の福島悠一被告（４８）の裁判員裁判で、地裁松本支部は10月３０日、懲役１０年、罰金４００万円、違法薬物の没収の判決を言い渡した。

請求は求刑懲役１２年、罰金６００万円、違法薬物の没収

　広瀬裕亮裁判長は量刑理由で「目先の利益のために重大な害悪をもたらそうとした」と指摘。

公判で被告は、荷物を受け取っただけで密輸の共謀はしていないと主張したが、判決は「（被告が）密輸において重要な役割をそれなりに積極的に担った」とした。

証拠となった採尿の過程に問題があるとして、証拠として採用しないように求めていた弁護側の主張に対しては「捜査手続きに違法はなかった」と述べた。

　検察側は「検察官の主張が受け入れられたものと理解している」とコメント

***************************************************

薬物反応がでているので使用者やん。

覚せい剤愛好家が、売人もやって実刑になった。

YouTube: KA2206 AMP. de radio kits in ja

1966年発売のCA3028で遊ぼう。

CA3028でSSB復調させた基板　RK-63は、2019年9月リリース。

そのRF部を剥がした回路が本機。

差動回路で復調は1965年の古典技術。MC1496登場以前の昔のこと。

CA3028でSSB変調させたTENTEC　 Argonaut 509は1971年リリース

*****************************

2020年3月　公開品。

ここに挙げておいた基板の続になる。

主たるデバイスは、CA3028,2SK170,2SC1815GR,455レゾネーター。

・「とりわけ455レゾネーターは型番によって455にするためのC値がものすごく違う」ことはラジオ工作者の常識。⇒　記事末に公開済み。（この基板推奨はCSB455)

・OSC強度を上げ過ぎるとOSC周波数は低くなるのも振動体ものの一般的挙動。

・OSC強度が低いと周波数安定度が劣る傾向に傾くのも一般的挙動。結果、バランス良い処で発振させるのが技術ノウハウ。

・IF455向けなのでCSB455を使うがcrystal でも全く支障ない。

・メインICは　和名TA7045Mの　CA3028(DIP 8).

********************************************

455kHzにosc周波数を合わせたのち、ssgから信号を入れてみた。

ssg=456khzなので、456-455=1khz（差分)がビートとして確認できる。

受電ledをレイアウトし忘れた。

***********************************

さらに差分1.5khz時。

**************************************************

遅い周期のは60Hzの商用電源ノイズ。　小さい山は400Hzの変調によるもの。

、、と強めのAM電波をプロダクト検波で聞いてみた。2極管検波よりは劣る。

⇒調整が甘いとAM感度がでてくるが、プロダクト検波で追い込むとAM変調はほぼ聞こえくなる。AMが復調しないように正規プロダクト検波で追い込むように。　　

・基板感度はIC CA3028 （和名TA7045)に依存するが、SSG値50udBv印加 (基板側で0.3mV弱の信号)も支障なく聴こえてくる。

・0udBv(1uV)の信号も聴こえることは聴こえる。

・もっともTA7045M(CY7045)でのダイレクトコンバージョンも流通しているので、このca3028基板をLC発振にしダイレクトコンバージョン受信機にした。⇒　RK-91(感度は一番良い。驚いた）

◇◇上級者向けに、

・「dbmへのキャリア」と「IFの受信信号 」がシンクロすれば同期検波になる。これは1973年公開のMC1496datasheetにも公開されている。キャリアは受信信号の倍数でもok.

・繰り返すが、「プロダクト検波」は同期信号を貰う回路になっていない。目的波と同期(1f,2f,3f)したものでプロダクトすれば同期検波になる。　

*******************************************************************************

通算347作目。　基板ナンバー　RK-90.　プロダクト検波ユニット。

初回LOTはLED載せ忘れたので、中嶋OMに10枚親展した。

セカンドロットからLED対応済み。このプロダクト検波基板をサトー電気にて扱い中。　

******************************************************************

Q:発振周波数をいくつにするのか？

A :upper あるいは　lowerでも同じでよいが上流のフィルター幅が2.4kcや3kcだとすればそれに見合った周波数でupper と　lowerと2周波数を用意するのが正しい。

Q : 上流側のフィルターについて

A: 設計標準としてW55H「6dB bandwidth 455kHz±3kHz」　を採用しているので、センターでプロダクトしてもupper,lowerともに3kc範囲では復調できる。周波数表示上のズレは発生しない良いフィルターです。

Q : 上流側でフィルターのないラジオの場合について

A:　455KCで発振させるとupper,loewrともにIFTセンターになります。

Q :キットについて

A : 455kHzで発振させるためにcsb455と必要な同調cを入れてあります。

・456.5khzネライで発振させたければcrb455をお薦めする。　　　

・453.5khzネライであればcsb455を強く発振させて、負荷rfcは大きくする。または「ZTB455+220PF前後」で453.5に合わせる。　

**********************************************************************

2018年11月24日 (土)に公開済み　

レゾネータを455kcに合わせるのに必要なＣ値。

レゾネーターが違うと内部LCRも異なる。

直列に入るＣ値もそれに伴って変更のこと。本基板はCSB455にて数値表記。

ネオファイトにagcを追加した例。

ne612_agc.pdfをダウンロード

防衛大学校は、陸上・海上・航空各自衛隊の幹部自衛官を養成する防衛省の施設等機関です。国防なのでスパイ嫌疑がある者は、追い出される。　防衛大卒で自衛隊に配属されて、どういうわけか辞めて　共産党側で動いているらしい。

YouTube: 異常者左翼集団の「しばき隊」  こいつら笑わせに来てる？

YouTube: 『しばき隊』警察到着で“イキりキャラ”大崩壊

「石破頑張れ」は、　中国側のお金が動いている可能性はある。

ハニートラップにのってしまった議員は10人以上いるらしい。
