National Semiconductorsが1988年発売したIC群。シリコンウエハーサイズは3インチだろうと思う。

製造終了して10年なので、入手できるうちにどうぞ

メーカー製造の音響計精度と同じ精度で測れて、超廉価な商品。

*******************************************************

LM3915は、アナログ入力電圧のレベルを基準値と比較して表示する集積回路です。10段階のスケールで、各ステップは3dBの増分を表します。LED ,蛍光灯、LCDディスプレイを駆動できます。

この回路はナショナル セミコンダクター社（後にテキサス インスツルメンツ社に買収）によって設計され、1988年から生産されています。

発売当時は、AEG U237やシーメンス UAA170、UAA180といった特殊な集積回路が存在しましたが、その多くは現在では製造中止となっています。同様の特性を持つ他のデバイスも存在しますが 、LM391Xファミリーが事実上の標準となっています。

振動や摩耗の影響を受けないアナログレベルゲージの設計を可能にします。目盛りが個別であるため分解能は低くなりますが、汎用性と低コストのため広く使用されています。18ピンDIP形式で提供されます。

テキサス・インスツルメンツは、スコットランドのグリノックで生産していたGFAB6に工場を売却することを決定し、生産を中止した。 TIは声明の中で、LM3915とLM3916を含む、その工場で生産された集積回路の生産終了を2017年中に発表した。 LM3914は引き続き生産されていたが2020年に製造終了。

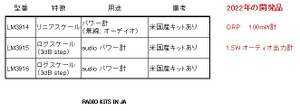

・リニアタイプが　LM3914

・3dB STEPが　　LM3915。精度は1dB未満　(小野測器での音響計精度でも1dB)

・精度0.2dBなのが LM3916。(LM3915の選別品？？）

出力段は、ピン 1 ～ 10 に交互に接続されたオープン コレクタ コンパレータで構成されます。出力は、ピン 7 からグランドに流れる電流によって決まる定電流源として動作します。

コンパレータ段はフローティングで、ピン4とピン6の間の合計抵抗値が約22kΩの10個の抵抗器で構成されています。ピン4（-）は通常グランドに接続され、ピン6（+）はフルスケール基準電圧（通常はピン7）に接続されます。この段がLM391Xファミリーの各製品の特徴です。LM3915の場合、ステップサイズは3dBで、精度は1dB未満（通常は0.5dB未満）です。

ピン 5 の入力段は測定対象の電圧を受け取り、高インピーダンスと負電圧保護を備えており、交流信号 (最大 ± 35 Vpeak) による直接入力が可能です。

制御段には、ピン7にリファレンスソース出力があり、ピン8を基準として約1.25ボルトになります。ピン7を流れる電流は、コンパレータの出力電流を1:10の比率で決定します。したがって、このピンに1mAの電流を流すと、LEDの標準的な出力電流である約10mAが生成されます。最大電流は約3mAで、LED1個あたり最大30mAまで流すことができますが、この場合の消費電力は非常に重要です。

ピン8は通常グランドに接続されますが、より高い基準電圧を得るために、ピン7の抵抗と直列に抵抗を接続することで、回路を所望のフルスケール電圧（電源電圧まで）まで昇圧することができます。メーカーは、コンパレータのバイアス電流誤差を最小限に抑えるため、基準電圧を約10ボルトに上げることを推奨しています。

ピン9には3つの機能があります。電圧が電源電圧（約20mV）に近い場合、ICはバーモードで動作し、出力を累積的にオンにします。電圧が約200mV（接続なしの状態）未満の場合は、ICはドットモードで動作し、個々の出力が段階的にオンになります。電圧がさらに低い場合は、出力10番（最大値）をオフにします。複数のICをカスケード接続し、次のICのピン1を前のICのピン9に接続することで、ドットモードで10セグメント以上のインジケータを作成できます。

コンパレータ動作時にノイズが流下するので、ヘッホンアンプ(10ミリワット)のインジケーターに使うとヘッドホンでノイズ確認できる。

ヘッドホン向け不向きだがスピーカーアンプではそのノイズは聞こえない。パワーアンプ出力計として米国産キットが流通しておる。

このLM3915は、主にオーディオのパワーレベルを測定するために使用されます。

これは、耳が音量に対して対数的な反応を示すためです。したがって、各LEDの明るさは、知覚される音量レベルと直接的な関係があります。この集積回路は、VUメーターなどのオーディオアプリケーションに適用できますが、スケールと解像度は標準的なSVI VUメーターと一致しません

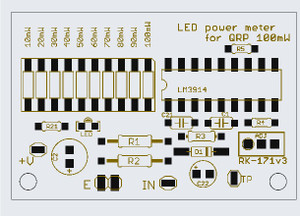

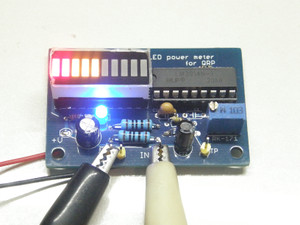

QRP 100ミリＷ計：　RK-171 v3
