3球ワイヤレスマイクの製作 通電確認：2025年12月29日
先日の真空管ワイヤレスマイクを通電確認してみた。
ラジオに近づけると、飽和して歪むので30cm程度は離す。
YouTube: 3球ワイヤレスマイクの製作 通電確認： 6av6+6av6+6be6。2025年12月29日公開
今回のは6be6が元気すぎて、回り込み気味になったので回路中のR8を18kにまで下げた。
結果g1の電流が増えてコンダンタスが低下、発振強度を下げた。 通常より20%ほど発振を弱くした,
7極管のg1電流とコンダクタンス関係具合は NHK発行のラジオ技術に図が公開されている。真空管ラジオ屋なら、備えてあるだろう技術本。

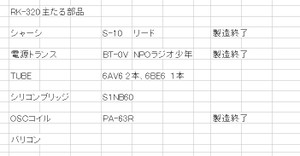

基板はRK-320. 2024年11月に公開済み。ケースはリードS-10.
いまのところ、このサイズに3球載せた作例は、オイラだけらしい。
PA-63R は2024年末で終了した記憶
PA-63Rは、サトー電気にだけ在庫がある。 買っておいたほうがいいと思うよ。
***************************************************
通算601作目。
球のワイヤレスマイクとしては第93号。 過去作品はYAHOOにて放出済み。
ケースは奥澤さんの製品でコンパチがでているが、電源トランスは流通していない。
不人気なので祐徳さんも扱わない。
