本記事を書いているのは、35年間ほどFA分野の装置設計をしているおっさんです。機械設計屋の前は、PCボード修理、　ウオークマン、ラジカセの製造ラインの責任者：修理技能者してました。機械設計の方がオツムを使うので職を変えました。

105℃の電解コンデンサーはいまは世界標準になっている。

砂漠エリアでのランクルでは80℃コンデンサーが耐えられないとのことで、発端はデンソーが「105℃の基板検査装置を仕様化した」ところが起点。これが1998年4月。強いリクエストが砂漠の民からtoyotaにきたのが発端になっている。砂漠のゲリラにしてみりゃ軍標準はトヨタだからねえ。　

「105℃　と　マイナス40℃　での基板検査装置　国産第一号」は、オイラの設計・製作。デンソー発注で、駒ヶ根市の日電(nec)に納入。　仕様打ち合わせはデンソーのエンジニアとおこなったが、日電に納入。　デンソー社員のオツムのキレは凄いね。　他社生技は子供に思えるほどデンソーはオツムの出来がよい。2021年？。日電駒ヶ根事業所は閉鎖した。

 その「高温105℃と低温-40℃での基板検査装置」分野は、塩尻市の大林社長んとこが2004年頃からトヨタから可愛がられて35億円売り上げるとこにのびてきた。創業者の大林氏も昨秋鬼籍に入った。

 エロビオデオ販売機製造も松本市にありごっつう儲かっていたが、西暦 2000年前に法人消滅させて、幾つかの会社を興して年商50億近い昨今だ。こんなことを直に知っているのは10人もいない。　

ハンドラーのsynaxが、1億円/1人売り上げていた頃(1997～2002)は　台湾に降り立つとsynaxのポスターだらけだった。日本法人のポスターは他になかった。東証2部上場を視野にいれてたはずなんだが、、。

、、とオイラは田舎の機械設計屋です。

*********************************************************

本題はここから、

オイラが中学生の時には、A級、AB1,AB2,B級、C級の動作が紹介されていて、真空管ラジオの通信教育(1960年代)でもそうなっていた。視点は「リニアティと動作点」の2点。グリッドがポジティブ動作になるものはB、AB2になる。　ポジテイブ動作にならぬがリニアでないものがAB1. 　非ポジティブ動作でリニアティのあるものがA級。　　CLASS-Tとか　CLASS-XDは検索しないようにお願いします。

今日、A2級　との言葉が生じているのを知った。魚拓はここ。　2014年のアーカイブはこれ。。

　　つまり善意なお方がおられて2014年時点で魚拓になっている。　8年間の歳月では訂正時間としては足らないらしい。「各級の動作には、1級と2級があります」とのweb siteご本人の主張によればC1級とC2級も存在するとworld wideに公開している。

A2級　との言葉で表現された動作について

　　：動作点・特性からはAB2級　そのものだ。刊行本を10冊程度執筆しているご高名人のwebsiteで造語を見つけた。　もともと理系にしては統計学の概念を知らないので　妙だ　とみていたが、　誤った用語を勢力的に広めていただいておる。　真空管特性のバラツキ（偏差？）を無視した設計をしているので、「すげえ～？　　大丈夫なの？」とは見ていた。

　誰がいつ　謎用語を造ったのか？？？  　　「既知技術を　造語作成し吹聴するのは先人を馬鹿にしていて駄目」だよね。　もともと日本発祥の技術ではないので先人から学ぶのが正しい路である。欧州・米国ではclass-AB1, AB2になっていた。

上のは　ここに公開されている。

・SEPPの回路はCLASS-B. クロスオーバー歪を減らす目的でCLASS-A側に少しよせた動作をさせている。（厳密にはCLASS-Bでない)。　CLASS-Aってのは相360度をONE DEVICEで出力させる回路。　これらは戦後のトランジスタアンプ設計書に記述がある。

・SEPPはsingle ended push pull の略。　つまりpush pull する回路　イコール　class_B。　仮にSEPPをCLASS_Aと呼ぶならばpush pull動作しちゃまずい。　オツムの悪い人物達がseppをCLASS_Aと誤称している。　　PP動作の繋ぎ改善は　current dumper　と1968年頃英語圏で呼ばれていたのは往時月刊誌をみて判った。

・CLASS-Aでの理論効率は0.26　。　

・CLASS-Bは理論効率0.56くらいだった記憶。日本でのweb作例では実測効率0.1が主流。　　つまり供給エネルギーの9割を捨てているので「反ECO」である。（効率がCLASS-Aより低い使い方なので　CLASS-Aがシンプルでよいと思う）。　本を多数出版しているお方の回路で製作したら、実測効率0.15。

「電流駆動回路とは差動回路のメリットを捨てた回路である」ことは　ふつうのオツムなら知っている。　差動回路信仰派は、　電流駆動回路派に対し技術論を展開しないとaudio amp系では先々肩身が狭くなるが、　どうするんだろうね？？？

わかりやすい説明を引っ張ってきた。ソース元はここ

*****************************************

The three major parts that make an amplifier tube are: the Cathode, the Grid and the Plate. The Cathode heats up when voltage hits the tube, causing a cloud of electrons to form. The Plate has a positive charge, which causes the negatively charged electrons to flow toward it. The Grid controls this flow of electrons. It is also the audio signal input for the tube.

An audio signal entering the tube causes a change in voltage at the Grid. This change in voltage changes the flow of electrons  and causes amplification.

The behavior of electrons described above is an example of a Class A amplifier. These amps apply a positive voltage to the Grid. Class AB amplifiers apply a negative “bias” voltage to the grid. This bias causes the electrons in the cloud to avoid the Plate. This is the standby mode of the tube.

The voltage of the audio signal entering the Grid causes the voltage on the Plate to change from negative to positive. This attracts the electrons in the cloud and causes them to flow to the plate. The tube in the Class AB amp then behaves like a Class A described above.

The need to change the charge of the plate from positive to negative causes the Class AB amplifier to feel less responsive than a Class A amp. But it also means the tube components aren’t in full use even when a signal is not passing through. This means the tubes generally last longer.

**************************************************************

このSITEもお薦めだ。

1960年刊行　JAのLINER AMP本をみても　A,AB1,AB2,B,Cはある。真空管アンプの直線性について知るのはリニアアンプ本がベストだ。10KW～500KWでリニア出力に携わってきたエンジニアが関与しているので、AUDIO AMPとはパワースケールが違う。

 超音波焼き入れに使う球は、東芝球が主流。yahooでも頻繁に見かける。RF1KW～10kwていど焼き入れ用球をAUDIO用 A級動作させると50W AMPクラスは安くできあがる。

半導体のバイアスは　ここにもさらっと紹介されている。　webで見つけた偽りは、ここにまとめつつある。

古物商許可がない古物商。

千葉県警よ　仕事しろよ。

**************************************************

ラジオ感度が下がるようにコイル配置した作例。

春日電機からは「Ｑを下げないためには、コイルは3cm程度は金属シャーシから離して配置」と1948年頃に広報されているのを、知らないおっさんの作例。　当時ラジオ小僧であれば既知の実装技術。

Qを知らないおっさんなんだろう。　　筒端を金属にむけちゃ駄目。

*********************************************

「局発コイルのアース端」は、　写真のような結線ではNG.

理由が理解できない方には、日本放送協会出版物を読んでください。およそ65年前からの公知技術。

ノイズを増やすために配線した例。

理由が理解できない方には、日本放送協会出版物を読んでください。およそ65年前からの公知技術。

オシロでみてもノイズが強いのが判る作例。

*********************************************************************

②

AFノイズを増やすように実装した例。

電線寿命が2回転している作例。

ここまで絶縁度が下がっていると漏電出火するのを防止できない。

**************************************************

https://auctions.yahoo.co.jp/seller/judge_48yn6c

と出品主は、judge_48yn6c　　らしい。

3連バリコンとシールド筒が接触するのは、　拙い。

バリコン傾斜しており、メーカー設計にしては　非常に変。　これで1万個も量産していたとは思えない。　　　製造ラインのおばさんから、「　設計は馬鹿じゃないの？」と休み時間に云われてしまうわ。

　　バリコン取付金具位置を　7mmほど中央にもってくるのが、「エンジニアの良心」。この事例ならば　「修理者の良心」。

ひょっとして　ニコイチ　ラジオ？？？。

やっつけ仕事のようでもある。

これ、写真ごとにバリコン傾斜角度がちがう。

おそらくはグラグラ状態（写真撮影中に動くのはありえないね）　。

　リジットに固定されていない見本。（悪い見本）。　

もしも入手したならば「　バリコン周辺は手直し　必要」

設計思想は、個人資質・経験に属するので　いろんなものがある。

0dB　　HyCAA基板。

　これ信号ラインにCR共振点が存在する。そういう思想だ。

ずばりシミレーションさせると、聴感上で美味しい周波数で共振する。　　　結果、山になるか谷になるか？　さてどちらでしょうか？　　　シミレーションが追い付かない「キャンセルする工夫」を盛り込んであるのかもしれん。　　　高周波で見掛ける吸取trapを　可聴域に持ってきたようにも見える。

　一般的には、周波数特性を山（谷）形状にしたらHi-Fiは困難だと思う。

製作者siteをみたが　実測特性を発見できなかった。深いとこにあるのか？

VRを絞って、スイッチングノイズ(実に可聴周波数なので聞こえる）が出力端で20mVも確認できるFX-AUDIOが大人気なので、　リスナーの聴感がかなり悪いのかもしれん。

******************************************

push pull 動作はclass Bになる　。　

class ABの歪を減らす回路は英語圏発祥。　往時の英文を読むと、日本語ではまともに説明されていないことも判る。

信号ラインにCが入ると電流peak と電圧peakが　ずんずんとズレてくる。これ人類がCを見つけた時からの事実だ。　おまけにCを使ってNFBを掛けるとオイラのオツムでは理解困難なほどに、相がずれている。

  電流相と電圧相を揃えるとエネルギー変換効率がよいのは既知であり、普及タイプの冷蔵庫にもその技術は使われている。　次は家庭用音響に浸透してくるだろう。　　自作アンプで相を整える記事は近年みていない。

*********************************************

音のつやや心地よい響きは、次式で表現できる。（科学的な説明できえるとこまできた）

class a1アンプでは、このサウンドは造れないので、エレキアンプ系の回路技術がベースになる。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

Ｖbe VS IC の図にみられりようにトランジスタはお仕事すると　Vbeの電位はあがる。それをわざわざ蓋をした上の回路は、ノーベル物理学にもあがなっており、アンプの直線性は全くない。

　下の赤丸曲線部利用なのでどうなるかは、高校生でもわかる。

そういうことで、非直線性を利用して音に色つけしておる。欧米人は歪みと認識するが、日本人は心地よいと認識するので、　文化が違う。

スルーレート至上主義者たちが多いが、アンプ出口で詰まるので、頭に電極をさしてsrの良さを体感したほうがよい時代になっている。

QUAD 405も　SR換算5V/us前後なので、スピーカーの応答性より100倍上なので、性能はお釣りがくる。

相互変調歪は、three tone入れて波形でみるのが、真値に近い。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

サーボモータードライバーでスピーカーを鳴らした。2024年8月の作例。

YouTube: TDA7072A moter btl can drive stereo speakers

音のキレはすこぶるよい。過去のアンプ作例（70点近く）ではTOP。音はいいぞ。

「オペアンプでスピーカーをならしちゃった。50mWもでた」の作例(2024年8月)。VR maxだと五月蝿いので8部ほどで鳴らしている。

YouTube: NE5532 amp can drive speakers like this.　max50mW

OP2134並みの低ノイズ。　LM386で遊ぶよりも実用的な回路。　ここにて公開

************************************************************

LM386のBTL化は　ここにて公開中。

YouTube: LM386 tried to doing stereo Bridge-Tied-Load. 6V supply.

LM386ベースなので音はそれなり。

*********************************************

LM386は条件がそろうと、電源投入時から発振できる。

YouTube: 昔ながらのケミコンを推奨：最近のはESRが低いので発振しやすい。

LM386ベースなので音は平均点以下。　この音でも人気があるらしいので　聴感の再チェックは必要だ。

出口からC+Rで帰還させるので　増幅度は下がる。　ノイズレベルも下がる。　SNはそのままに近いんだが計測していない闇がある。　計測しても隠している可能性もあるだろう、、、と。

英訳すると、LM386　revolution　AMP.になるだろう

LM386革命アンプ。

革命？？　　　

革命の概念を定義つけしたのは、マルクス。それ以前には、概念がない。日本での出版物としては、割と薄い本に載っていた。　

革命と訳したのは日本での共産主義者。　革命って用語は社会科の用語なので、これを科学に当てはめるのは、相当にオツムが悪い。　

つまり、高校社会科の時間には寝てたことも推測できる。思想的背景のある用語を使うには蛮勇心が必要だ。「　クーデター　と　革命　は異質である」が、ゆとり世代を育成成功した文部省では、高等学校では教えない指針らしい。　

************************************************

「外部NFB作用により増幅度を減少させ、　NFB入力を2番ピンではなく1番ピンで行うことを特徴　」するらしい。　

LM386は内部抵抗15kにて直結NFBを掛けており、NFB量は「15K :1.5K 」の比に依存する。LM386の増幅度も15Kの大小に依存する。　　　　AF AMP　ICでは「25K:300」なんてのもある。そこそこNFBが掛かっているICのひとつにLM386がある。

LM386革命アンプでは、外部NFBと　内部NFB、　つまり2ルートでNFBが掛かる。　　2ルートなので時間差攻撃にはなる。（X攻撃にちなんで　X帰還　とでもよぶ？？？）

　　外部NFBにCを使うとNFB信号電圧と信号電流の到着時間差がいつも生じる。　　コンデンサーは電流が進相になる。これは強電で基礎学習として学ぶ。　

検索したら上位にあったのでハードコピーしてみた。

下図のように2200pfで90度進んだ信号が6番ピンに入る。out putから1000uFと0.1uF経由で180度進んだ信号も加算される。6番ピンにしてみりゃ時間差攻撃を受けている立場になる。これとは別に内部Rnfにより直結帰還もある。　アタマが禿げそうな動作式にはなる。

LM380：　内部NFBは　25K : 1Ｋになっていた（TI 社の380)

この内部回路からすると　1番ピン電圧は掛かり過ぎな気配だ。　そこが改善されたのが386。SEPPのコールド側が前段とは分離されているので　SN改善できる。それを実行するかどうかはオツム次第。

NFBにコンデンサーを入れると電流相ズレが生じる。電解コンデンサー2個経由なので180度の相ズレする。C起因で180度進相する。図では8番ピンから6番ピンで　 180度進んだ信号を入れる。つまり相が打ち消しあって　入力信号は弱くなる。アッテネータを入れたように小さい信号になる。　

繰り返すが 「内部NFBと外部NFB」の合わせ技になる。外部NFBはコンデンサー起因の相ズレもでるので、違和感がすくなく聞こえる周波数帯は限定される。

　この様を数式で表現する力があると、第3種電気主任技術者の試験は楽に受かる。2ルートNFBでは信号1kHz だと聴感でわかる時間差になるが、　耳が駄目ならわからんわな。

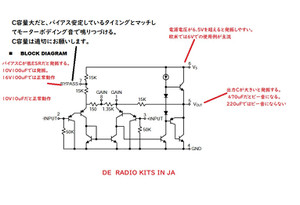

LM386 等価回路

書き換えた。上記内部抵抗　R=15K(12K)を触って「パラレル追加として　抵抗+Ｃを入れる奴はいない」だろう。　　等負荷差動回路ではないので、差動部の電流はイコールにならない。結果差動対にする科学的理由はない。

pin1は下作図のように使うのがベスト。JF1OZL氏の実験のように70dB超えのゲインも取れる。

LM386革命？アンプは、「アンプの増幅度を下げる回路」なので、「増幅度がさがったら、つられてノイズもさがったのでSNは同じ」ってのは当然。

　「SNが改善されたかどうかは実測数値を見るのが科学的」である。LM386革命？アンプにおいて　SN 改善具合を調べているがHITしてこない。　実験データがどうも見えない。　　いわば空想の世界に近いまま　唱えられているらしい。　さてSNは改善されているのかどうか？

　2ルートNFBは　時間差攻撃？？になるのでプロ回路では、視た記憶が弱い。　7番ピンの電圧大小で初段ゲインが違うので、7番ピンにCをつけるとゲインはでてくる。　電源が高い電圧だと初段動作点がゲインが減る動作点になるので、くふうしたほうがいいこともある。

以上、雑感。

*****************************************************

LM386は　AF AMP ICの中では　よく練られたICである。自由度が高いし、差動入力にしてある。　当時の日本製AF AMP ICは差動入力になっていないので、かなりの技術差を感じる。

音がよいディスリートアンプ基板　RK-226.

イプシロン打ち上げのシクジリは、総システムとして診るチカラのある人物がいないことが起因。

[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」

オイラ本業は、佐賀三洋、ルビコン、ニチコンにも顔をだしておったFA系設計屋です。

**********************************************************

【境界調律】Innocent Key「俺だけ音質アップな基板」のC級動作疑惑を追う

「俺だけ音質アップな基板」ではdatasheetのように　turn on (トランジスタを興す時間）が必要です。

dual fet:

ここには日本語のオカシイ人物が記事を書いたようだ。

dual fet と　dual gate fetは、　異なるものの名称である。

「dual fetをペアにしたら２段差動回路になる」が、2段目のは入力回路でなく単なる中間増幅だ。

入力回路と公言しているので、原稿ライターはオツムが悪い。

「ぺるけ式 トランジスタ式ミニワッター Part2」は2ルートNFBなので、帰還信号どうしで喧嘩した音になるのが特徴。　この特徴はPart3以降は捨てられている。　　　　　　　　　「ふるぱわー出力」にはドライビングに660mV（Z=600)必要なので、　「音源は1V出力タイプ」で設計しているぽい。

ラジオ工作ではアンテナ端に誘起した1uVを　検波段通過後に10mV程度になるように、1000倍ほど増幅する。　AUDIO AMPより増幅度は大きい。増幅度が大きので発振しないようにレイアウトを考えることからスタートする。

*************************************************************

「ぺるけ式 トランジスタ式ミニワッター Part5 19V用 の出品者」　に

効率とドライビングパワーの質問をした。

製作時にデータを取ってなきゃ　転売ヤー？？

おそらく電流は1.2Aは流れるので抵抗損が生じない導体断面積が算出される。AF AMPなので表面積でなく断面積。　

バイアスに使うダイオードで音色が異なるので、「特性と音色」で決定するデバイスだ。　　　音が聞き分けられる耳を持っているならば、そこを明確にしなきゃならないデバイス。　明確にしたsiteは　少ない。これは意外である。　　　　　　　　　オイラは手元にあるdiode(1s1588等)を使っている。

回答をみて　PART5の改善点を考えてみよう。

*************************************************

電線寿命（２０年）を超えて使い続ける例。　漏電してもしらんけどね。

**************************************************************

「電気工事資格者なら　こんな古い電線は、怖くてつかえない」。それだけです。

**************************************************

ラジオ部のコンデンサーを寝かせ投影面積を増加させ、浮遊Cをわざわざと増やした作例。昭和のNHKテキストにも　、「浮遊C増は感度劣化への一本道」のことは書いてある。

これを中波800kHzあたりからからうえでやられたら、　トラブル多発、　感度劣化大になるので、「ラジオを造った経験はゼロ」だと推測できる。もっともラジオ工作教本にそって学習すらしてないですね。

おまけに6z-dh3aヒーターピン結線が間違っているぽくみえる。　正しくないぽい。

*********************************************

修理品として　妖しいものはここにまとめてある。　地雷を踏むも踏まぬも己のオツム次第です。

ボーと眺めていたら　こういう商品が法人から開発販売されていた。

usbなので仕様で定まっているように100kHzクロックノイズは常時出ている。通信するために1.5v程度は生成しているはずなんだが、データシートにはusb仕様なので不記載。

おまけに　on/offのスイッチングして正負電源を興している。

ラジオで確実に受信できる周波数帯のノイズだね。

一般的にはノイズ強さのグラフが付属するが、これは無いのでノイズはすごく強いと思う。

不都合は公開しないのが約束ですね。　「どのていどの電波ノイズになっているか？」にだけ　オイラは関心がある。

さて　中学生でもできるlc共振ができなくて苦労しているsiteがあった。

>その結果、どうにか中波全帯域をカバーできるようになった。

>が、今度はカバー帯域幅がちょっと広すぎて、フルスケールで２３０ＫＨｚ～１９００ＫＨｚくらい。

バリコン容量と局発Ｌから　中学生算数でOSC周波数がきまる。　だから計算してバリコン購入する。　オイラは計算して購入している。　局発はメーカーが違うとＬがやや違うがそれはコアだしいれてカバーできる。

TDA1038のdata sheet　：   tda1038_data.pdfをダウンロード

3vでは20mWも出ないと公開されている。　そこでAITENDOは9Vでのヘッドホンアンプにした。9VだとTDA1038が焼損するので3端子レギュレーターで5V化している。

電池駆動のヘッドホンアンプなので9V⇒5Vにするような「45%を捨てるような非エコノミー」は設計思想としてよくないだろう。4.5V駆動で基板化すりゃ　部品代も20円程度は下がる。

CLASS-ABだ。忠実度は下がるので　audio系では不人気のはずだね。ラジオアンプic　

ディスクリートで音の良いヘッドホンアンプ回路は　CLASS A。

*****************************************************

ANALOG DEVICEからは、

定義

AB級(クラスAB)：AB級アンプはA級アンプとB級アンプを組み合わせてA級アンプより優れた効率でありながらB級アンプよりも低い歪みを備えたアンプを実現する。

これは両トランジスタをバイアスすることで実現され、信号がゼロに近い(B級アンプが非直線性をもたらすポイント)と動作する。トランジスタは偏位を大きくするためにB級動作に遷移する。

したがって、小信号では両トランジスタはアクティブでA級アンプのように動作する。信号偏位を大きくするために、波形の半分に対してはそれぞれ1つのトランジスタのみアクティブでありB級アンプのように動作する。

***********************************************************

引用元はここ。

CLASS ABには　高周波焼き入れAMPがある。　忠実度を気にしなくてすむので助かる。

*********************************************************

まとめ

音に神経を注いでヘッドホンアンプ自作するならばCLASS A.

CLASS A と　CLASS ABでは音が物凄く違んだが聞き取る聴力がないと、CLASS ABが流行る。

・電線には寿命がある。住宅での電線寿命と検索すりゃ、数字が見つかる。

・これ有資格者ならば常識。　もぐりは　寿命を知らない。電線　耐用年数で検索をお薦めする。

・電線寿命について保安規定の項にあげてある法人も存在する。

・電線寿命を超えた「修理例」が写真でおちてた。たまたま入手して、それが失火原因でも文句は云わないように。　オイラは怖くてブルブルする。　素人修理が人気になると技術は廃れる。

中国より下位の国に成り下がりる理由は、ここにもある。

**************************************************

近7年ほどで人気になった超有名siteに修理済例として公開されていた。

どうみてもaudio屋が　直した風。すべて「修理完了」とのお言葉でしめくくられていた。

バリコンからの線は、ややベトベトしそうだ。

パイロットランプ線は　ベトベトだ。

siteのオーナーは「あちこちの錆を落とし錆止めを塗り、接点は擦り合わせて接点復活剤で導通を確認していきます。汚れはアルコールで落とします。」としている。

「ベアリングや回転部分に接点復活オイルを注油します。指針のスライド部分はグリースを塗ります。」とのこと。

摩擦が生じるところ（摺動部）に電気接点復活オイルを注油している。これ、そこに使っていた油分との化学反応が生じていると思う。　　　　　　　　ベアリングに接点復活材をかけるとだいたいは脱脂してしまい、いままでの滑らかな動きからゴロゴロの音が聞こえだしてくる。　

**********************************************

視て電線寿命・部品寿命を超えたことが判らないなら視力検査をお薦めする。

インターネットの普及とともに、技術・知識を学習していない者が頭角を現すようになった。高校で学ぶ程度のケミカルも知らんようだ。　がんばれ日本。　

製造後50年経過してりゃ、電線寿命は2周期も到来済み。いきなり火災になるかどうかはお心持次第。

「電線寿命を超えた修理例」と検索すりゃ、事故例多数みつかる。法人での電線寿命超えての失火は、監督官庁の広報に記載される。　

私人での電線寿命超えて起因失火は　、どうなるんでしょうか？

松本の博物館館長と親しい方の修理例である。

**********************************************************************

・たまたまWEB　siteをみたら、タマゲタ修理例が公開されていた。近6年ほどで大人気になったラジオ修理　web siteらしい。　

・古い電線は発火することが度々ある。電線寿命　失火　で検索するとボロボロ見つかる。

・失火すると拙いので電線寿命が電線工業界から公開され続けて60年経過した。

・その寿命を2周回から3周回ほど超えているが、修理技術者にしてはあまりにも無頓着だ。製造工場に勤務経験がないことも　修理具合から楽に読み取れる。

・「修理済みとされるラジオ」から失火するもせぬも御心次第だ。

・ヒータピン配線を間違えていても　お声はかかることもわかっている。　

*********************************************

大事を取って、ヒューズとランプは新品に取り替えます。
ダイアル糸を張り替えます。
ベアリングや回転部分に接点復活オイルを注油します。
指針のスライド部分はグリースを塗ります。　　とご説明中。

1,

上写真は「やっちゃ駄目」。　G17で固定化を狙っているが、抑え金具を製作するか？　或いは板金興してデブコンで固定。

SP外周についている接着剤とG17で2種類見えるのは何故だろう。　どこからか剥いできたSP？？？　

青部品は樹脂スリーブなので手でさらっと引き抜けることが多い。　これ、結構とれちゃうんだね。

2,

ベアリングに接点復活オイルです。

・現実に吹きかけみりゃわかるが、しばらくするとベアリングがゴロゴロと云ってスベリが悪くなる。肝の摺動部に油膜がなくなるので摩擦係数があがりゴロゴロ云いだすわ。　　　　「脱脂方法の一つに粘性の低いケミカルを吹きかける」のがある。

・ベアリングと彼が呼んでいるものが、ベアリングでないとは思う。「裸リング＋スチールボール」で構成された機構体がベアリングと欧米で呼ばれて、伝わってきた。　製造系の人間なら間違えては呼ばない。

・機械屋からみて「　接点用ケミカル　と　摺動面ケミカル　」は分子式が違うので共存はむり。しかし　市場には　誇大広告された商品が非常に多い。　インテリなら騙されないけどね。摺動面にはモリブデン必須だが、電気接点には不向き。

ベアリング等回転部には粘性のあるグリス（モリブデン系配合品）を基本に選定のこと。

3，

指針のスライド部分はグリースを塗ります。

グリスとは、機械の保全に欠かせない潤滑剤の中でも、半固体または半流動性を持ったタイプを指します。とモノタロウ。

摺動摩擦を低減させる目的なので、グリスは駄目、グリス塗布だとダイヤル糸では動かなくなる。

この部位にはグリースとは呼ばない低粘性品を使うね。昔で云うミシン油もgood.

4,

まとめ

機構とグリス知識がないことも判明。グリースと呼んでいたのは1960年代～1970年代だと思う。オイラが機械屋になった頃はグリスとの日本語。

下紹介のように電気知識もやや？？？？。アンプ修理業がメインぽい配線引き回し。　

すくなくとも製造業界でない異分野のおっさんだと判明中。　コンサルとか団体職員のobですかね？？

*************************************************

寿命に至ったコンデンサーは交換しないようだ。

アース施工は、すくなくとも「ぺるけ氏」推奨の引き回しとはことなる。

次回は211アンプの製作の続きをします。
このアンプは今月中に完成させて、神奈川県のS様の別荘に嫁入りすることになっています。
やばい、あと３週間しかない・・・・・

と　修理完了宣言されていた。

*****************************************

糸はこうなるのか、、、。

**********************************************************

これは、寿命になった電線をかえたほうがいい。

オリジナルcad図もあったが昔からの図面書きではないことも判る表記だ。還暦超えで電気cadするのでインテリぽい。

audio修理がメインでそれに準じた実装になっている。ラジオも受けたらとても沢山仕事がきた法人のようだ。　

********************************************************

劣化していたACラインのノイズバイパスコンデンサも替えました。
35C5の結合コンデンサはグリッドに電圧が漏れていないので、替えません。
スピーカーのセロテープはそっと剥がし、破れ目をノリで補修しました。
ボリウムは奇跡的に良好です!!!!　内部はこれで終了です。

寿命になったモノは交換したほうが　発火原因がへる。

******************************************************

コイルがこの位置だと感度が20dBほど劣化するが、　それで納得してるのかな？

内部はこれで終了です。

・電圧Eがゼロであれば、電流Iが無限大であっても、エネルギーとしては ExI=ゼロ。　これがユークリッド幾何学での答え。方眼紙に書き込んでみれば一目瞭然。

・駆動っては文字意味ではタイヤ付な構造体に対して使われる用語であるが、電気系でも使われるようにはなったきた。

・「　電位差ゼロ　」では電子移動はない。　電位差ゼロ時の電流は数式で表現できない。　移動している可能性はあるが「電流値として検出されて、それを考慮した基板設計しろ」との概念はまだない。　つまり電位差（電圧）に追従して電流は流れるので、「音声信号を扱う程度の低周波数で　電流駆動」との用語は　拙い。　　    もっとも「電流駆動」は1989年に　"Moving-Coil Loudspeaker　Systems Using Current-Drive Technology" の論文に起因する。カレントドライブを直日本語すりゃ　電流駆動になると凡人は思うわな。　

　「drive　イコール　駆動」は機械体の分野。　driving power　for liner amp とされりゃ　駆動パワー　とは　そうそう云わんね。リニア製作本みても、カタカナでドライビングパワーってのは見掛けるが　駆動パワーとは活字になってないと思う。　　ドライビングパワーで検索しないでください。

電気信号を　over driveした例としては　NFBが存在する。帰還量によってゲインが変化するのでdriveしている状態。　   同相でなく信号を180度遅延させて信号質をさげるアナログ技術だ。信号の質についての思考が弱い分野である。　    これをデジタルでやってみると面白い結果が待っている。強力にoverdriveすると　さらに面白い。

下のが落ちていたが、　？？？かどうかをいま考えている。応答速度評価が抜けている？？　停止精度考察がないのは、移動体としてぜんぜん駄目？？。

・スピーカーは電磁石技術利用なので電圧の大小でムービングコイルの動きが違う。電流の大小でも動きが違う。したがってムービングコイルの応答速度を速くしたい場合には高い電圧を印加させる。これ電流値を増やしても応答速度上昇は芳しくない。1990年代には公知だった記憶だ。

　その場合にはアンペアターンもちらっと頭の中を横切る。

・スピーカーは機械体の固有振動を有するので　その固有振動に近い周波数ではインピーダンスは高い。これは常識。知らないならば学習したほうが良い。

・エネルギー印加時のムービングコイル停止精度についてはデジタルccdが普及した1999年から、廉価に高速カメラによる動画観測できるようになった。オイラも観測してみたが、　停止精度つまり加えたエネルギーに呼応する動きをするかどうかは、電圧に軍配が上がった。　　　電流増してもピタっとはとまらずにふにゅふにゅする。結果、音が揺らぐ。ふにゅふにゅ音を好むかどうかは、感性に依存する。

・論文をみたら空気移動についての概念が抜けている。　これを抜かしているので非科学状態。

・運動のベクトル方向が変わるので、単純なバネモデルでの説明は思慮不足。

まとめ。

・web上で散見されるsp駆動案は、機械体の実働を確認していない議論（仮想モデル式はある)と判明。もっと科学的な考察を希望する。

・日本人論文のバネ定数が固定値であるが、「移動量に呼応しベクトル方向が変わるので関数表現される内容？」のように思っている。「ムービングコイル移動速度が大きいと空気抵抗系は上がるが、弾性系は下がる取付位置」ので係数の固定値ではカバーできないように思う。　オイラのオツム程度ではそんなイメージ。　  　　　通電後1ms程度ではムービングコイルは動きだない。平衡状態を崩すに充分なエネルギーを蓄積中だ。平衡状態を崩すに足りるエネルギーに達して、ポンといきなり動くのが電磁石。

・振動体が前進時の空気圧縮はファクターに入っているが前進によって生じる背面圧（box内負圧）が抜けているが、これ記載せずの科学的根拠がない。概ね閉じた空間にて生じる負圧なので大気圧に戻るまで3ms程度は必要だとは思う。音の伝搬は振動エネルギーの伝達であるので、大気の移動とは違う。

　空気の圧縮係数を考慮しているということは、コーン紙の移動よりも空気移動が遅いからである。両者がイコールであれば空気圧縮にはならぬ。「空気移動がコーン紙移動より遅いことを前提な式」なので、「コーン紙前進し空いた空間への移動起因のbox内空気係数を無視」しているのは　超不味い。

・論文から推測するとコーン紙の弾性がムービングコイルに供給されるエネルギーに対して随分と不足していることも示唆している。　

・電子移動によるエネルギーの置換対象としては、電磁石を選定した場合には電圧の大小が電流より支配する。

・錆はイオン化による電位勾配に起因するが、電流勾配に起因するとの概念はまだない。

***********************************************************

・電流帰還op ampについては、このsiteが正しく説明している。

・電流帰還op ampは「精度が出る差動回路を捨ててプッシュプル入力」になっている。、、と云うことは　「　audio高評価回路は差動入力回路でなくともよい　」ので、差動入力信仰者は困ると思う。　差動入力が主流なaudio界も改善されるかな、、。

・トランジスタによる差動回路としては1963年に特許出願されており、製品はLM3028(CA3028)等である。MC1496が登場するよりも6年前の昔のことだ。

Class A₁    はすきですか？　Class A₁    のヘッドホンアンプは公開しました。　ＸーYAHAです。 yahaの前にxをつけた　x-yahaがClass A₁

OP AMPは完全A級（Class A1）、SEPPも完全A級（Class A1）。真空管も完全A級（Class A1）。

相互歪みがないので、差動入力回路のような奇数次高調波起因の「音豊かさはありません。」。エミッター接地回路のような偶数次高調波起因の倍音効果もありません。 「アンプ内部で造りだされた歪をエモーシャルな音と捉える方」には200%不向きです.

　原音を聴きたい方むけのアンプです。 「何も足さない、何も引かない」それがClass A₁

YouTube: X-YAHA 12AU7 CLASS A1, Single-Ended Class A1. pure-A1 sound. "Zero grid current". 　　 RK-373v1

amp  rk-373v1からの音は、隣の松川村 Ｍ-gate で聞かしていただいた　PASS Labs（パスラボ） の音に似ています。（ここから3kmほど）

******************************************

ここかから　yaha

正式名称は Yet Another Hybrid Amp で、ドイツの Frank Andreas Schmidt（フランク・アンドレアス・シュミット）氏によって考案されました。彼が自身のウェブサイト fa-schmidt.de で公開した回路が、自作オーディオファンの間で世界的に有名になりました。

真空管を歪領域でつかいエモーシャルサウンドに仕上げています。

オリジナル回路は、The YAHA amp、http://www.fa-schmidt.de/YAHA/index.htm。2005年の公開物。

ノイズ波形を確認できるicで超有名なLM317が載っておるので、SN測定していないことは読み取れる。

原典site（ドイツ）が閉じているので注意。日本で紹介した有名siteはここ。

「1934年に刊行物公開されたゼロバイアス回路」を、「Rickenbacher エレキアンプ会社がグリッドリーク biasと呼んだのが1937年」。　　　　　つまり3年遅れてgrid-leakage biasとエレキアンプ会社がいいだした用語。

1，西暦1934年の刊行本　Radio Designer's Handbookでは　zero biasとされておる。ここに

歴史を知るものはゼロバイアスと呼ぶ。教養がない若者がグリッドリークバイアスと云う。あなたは歴史を知っていますか？。

**************************************************************

YAHA アンプは　真空管がひずむ領域をつかっておる。

真空管がひずまないでClass A₁　動作させたのが　X-YAHA。　開発中、検索するとでるよ。

*************************************************************

低電圧動作での真空管回路はJF1OZL氏の提唱（1992年　JAPAN 　CQ誌）が起点になる。

「yaha教もエレキジャックNO18（2010年） に特集があった」と知った今日このごろである。

yaha　は　　First published in May 2005.らしい。原典サイトは、ここ。

・The circuit works ok for R1 = 1megOhm but one can be sure that there is a small amount of grid current flowing.　Most books don’t say anything about “grid-leakage bias” !!! If there is a value, use it.とある。主張によればカソードバイアスは肯定されず、グリッドリークバイアスが推奨されている。

初版1934年の刊行本　Radio Designer's Handbookでは　zero biasとされておるので、歴史的にはzero biasと呼ぶのが正解。マジックアイ6E5は 1939年には使い方が刊行本（日本)で既知であるので、zero biasと云い出したのは1920年代だと思う。

・grid-leakage biasと云いだしたのはエレキアンプメーカー 。1937年に云いだした。商標からみでZEO BIASと云えない背景がそこにある。　　"Rickenbacher" M11 uses grid-leak bias とある。

・それとその延長上を眺めていくと「直列共振によるイコライズ＋　ＨＰＦ」が推奨された回路に出会った。       audio愛好家は　受動式フィルター回路に疑問を感じていないようで、　これまた凄いと思った。

・オイラは入力上限や、動作点情報を得たかったが、　　　製作記事数に比べて波形観測しているのがいたって少ない。ほぼない。　「通電して鳴ればOK」の世界のようでもある。

　　原典の写真。LM317を使用。

・もと回路はLM317だが、これノイズ源になるデバイスだ。２社はノイズ塗れで音が汚くなる。唯一　1社のはクリーンな音で聞こえてくる。　　lm317をノイズ選別した記事も見当たらないので、ノイズに関しては無頓着なyaha教だと分かった。　      　 データシートを見たらノイズ周波数もさらっと触れてあった。    製造元はこのlm317がノイズ源になることをやんわりと公開している。（それが理解できるかどうかは　オツムに依存する)　　　・等価回路を見たが定電流になるかは、オイラのオツムでは？？？？だ。　

・写真のように　「　局所集中アース　とは無縁である」。dcなのでブーン音にならないが、真空管アンプ派からみたら　？？？だろう。

・定電流回路がないものも　yahaとして　販売されていることも判明した。「yaha の要件には定電流回路は含まないのかどうか？」。　

**********************************************************

grid-leakage bias  と　yaha教では明示してある。1934年刊行本ではzero bias と云う。

yahaでの入力インピーダンスは　1Mオーム前後になると推測される。　、、とすれば音源のインピーダンスは100K～1M？？？。　仮に8オーム音源であれば、随分とかけ離れおり所謂ミスマッチになる。

1, 英文を見ても入力Zの記述はない。どうしてないのか？　　Z=1MあるいはZ=10Mだろうとは思う。信号源がスマホであれば「8 :1000Ｋ」になるだろう。（一般的には　ミスマッチと呼ばれる)　。　X5 2nd generationでは　z=16～150と公開されているので、20年前ならばミスマッチ　。秋月ヘッドフォンアンプキットではz=10kにしてある。　

2, 「headphoneにdcを流す」が主流であり、スマホheadphone端子ではdcをテスターでも楽に計測できる。

3,  スマホのaf ICは32mW～70mW出力だ。　32mWで　入力Z=1Mオームであれば　1Mオーム抵抗端には0.0019V=1.9mV(理論値)が生じる。(小数点位置を間違えていたら　ゴメンなさい）　

4、下手な真空管アンプ残留ノイズとよく似た電圧の「1.9mV」を信号として取り合うので注意が必要になる。　オシロ直読で1.9mVが綺麗に確認できますか？？？？（これが波形公開されていない理由だろう）

黑川達夫氏はこう説明している。

5、レコードプレーヤ解説のここによれば　「MM型は、出力3mV以上ある」。

6, yaha教は　レコードプレーヤーMMカートリッジにて出てる電圧と同程度の3mVを有難くyahaでお聞きになっているらしいことも判明した。　

7,   レコードプレーヤからの音をyahaで聴く方が、情報欠損なく真値の音で聞こえる。レコードプレーヤ向けヘッドフォンアンプで売り出すと市場が広がるだろう。

8, インピーダンスを考慮すると、zero bias真空管の前段にインピーダンスマッチングの半導体あるいはトランスが必要になる。しかしその工夫を加えると、yaha教では異端者になるだろう。　あるいは音源側Zを100k 以上と指定するか？？？    yahak教から脱走するのであれば、カソードバイアスにしてRg=47kで受けると改善される。

9，　似たミスマッチの例として、「ラジオのPUにスマホ音源(500K 対　8オーム?)」がある。これご存じのように音がすこぶる小さい。ミスマッチ具合ではyaha教が勝利している。

10,「ラジオのPUにスマホ音源」では音が小さいと騒ぐが、yaha教ではそれに言及することはタブーらしい。

**********************************************************

zero biasで注意することは、下figのことで　これが1952年刊行本にて確認できる。　ここでは1962年としている。

zero biasでは　slopeは立たないようにRgを決めると良いようだ。Ig とIbともに正だと誉められないようだ。

ここからは雑多なメモ。

1、6AK5,12AU7を12V印加で使った際の実測ゲインは20dBほどであり、プレート電流としては0.1mAも流せていない。

2,真空管はプレート電流を絞ると音が細くなる。6Z-DH3Aでも0.5mA程度流すと豊な音になる。トランジスタでもそれは同じで2sc1815が30mAと5mAでは音が違う。真空管を20Vや15V程度の低圧使用では音色はそれなりになる。

3、スマホを音源とした場合には、「直流＋信号」で出てくるので　信号を受け取る側では工夫が必要になる。テスター計測できる電流がそこには出てきている。　　dcに重畳してくる信号はVTVM実測5mV～8mV（信号受側Z=100K)ほどである。もっと出すと歪の面で不利になると思う。実測5mVなので 出力32mWだとなかなか思えないが、スマホ等2.2Vで動作するAF ICではある。　

4,スマホに機嫌よく動作してもらうには、抵抗入力にしてDCが流れこむめるようにする。この工夫の有無で音色が違う。「どの値の抵抗がベターか？」について触れたwebsiteがないのは、驚きでもある。　設計入力としては15mV input maxで考えるといいように思う。

5、tubeでの定電流化回路において見つかる古いのは　　sonyからのマイクロフォンampである。昭和23年頃だった記憶だ。　これ6AU6で非常によい音が出ていた。　昨今は12AU7等が人気であるが、6AU6で良い音がでる。　これの成功により定電流回路は標準になっていく。その後に登場する半導体回路にも　技術は伝承されていく。

5、敗戦後の半導体回路でのaudio出力は　机上計算によるものだ。実測値と全く異なるので算数によるものだと判った。　実測による数値が普及しはじめた頃は　よくわからん。

6、

ヘッドフォンインピーダンスによる周波数特性表が公開されている。情報元。

Ｚが高い方がFreq特性は良くなるのは、オイラの経験と整合する。op ampで軽負荷だと歪む方向になるのは波形で確認している。　yaha教の回路では意図的に33kを吊るして　Freq特性改善を狙ってもいる。　良い音で聴きたきゃz=600のheadphoneを使うのがお薦め。

****************************************************

おおむね　yaha教の設計思想が見えてきたところで要点化する。

1, 入力Zのミスマッチは無視。

2, audio amp分野では歪大で嫌われているZERO BIASにする。

3,動作波形は原典にもない。

4、実装はone point アースにしない。渡りアースにする。

5、ノイズ発生源として知れているLM317を無選別で使う。　

なかなか凄いんだが、電圧9Ｖと18Vではアイドル電流がちがって、結果　SPからの音が違ってくるんだが、どうあわせりゃいい？？？

op ampで信号受けならばZ=10K程度になる。音源がDC流出タイプなら　どうころんでも動作は変わる。入り口にCを入れてそのCによる漏れ電流を利用したOP AMP式HEADPHONE AMPは少ないと思うぞ。Cを変えりゃ動作が変わるぞ。

トランジスタでsepp.

4個＋4個なので、　4個で15mAからスタートってことはA級ではないわけね。1個あたり30mAていどは流さないと音が貧弱なんですが、、、。

*******************************************

信号受けのCレスで設計するのが半導体ampの近25年では王道。信号源からdcが50uAも出てくりゃ大事。

設計思想として　

1, 出力にはDCも出す思想

2, 出力には信号だけ出す思想。

入力の思想として

1、入力は信号だけもらう思想。（コンデンサーいれて、それの漏れ電流を利用する回路。同一同ロットのコンデンサーで再現性あり）

2 , 入力はDCも貰う思想。　（動作点に及ぼす影響検討は不明）

Input Bias Currentが要求されているので、入力にCを入れてIC側に微小電流が流れないのはナンセンス。FET受けの下記図面は正しい。

スピーカーにDCを流すとどうなりますか？。　

DCを50uA流下している入力させるとどうなりますか？          　型番に依存するが少なくとも50nA手程度は流すこと。　コンデンサーの漏れ電流を使うのも手立て（もれが大きいコンデンサーが推奨される）

*************************************************

出力のエネルギーとして　電圧がゼロであれば電流との乗算した積は、ゼロ。　つまりエネルギーはゼロ。　　電圧x電流が仕事W。　どちらかがゼロならば　ゼロ。

入力エネルギーに対して　出力がどの程度でるかが、効率。   自作AMP系では効率数値はないねえ。SEPPは効率が意外によくない。実測すると30%にも届かない。トランスタイプには効率劣る。

2020年1月11日　の再掲。

・audio分野におけるメーカー製半導体ampでは、　DC stopper condenserlessが主流になっている。「DC stopper condenser」　は　某巨大メーカーが商標登録済み文字列であり、安易には使えない。

・保護回路の作動下限電位は公開されており、メーカーごとに異なる。

・audio amp のpower計測は　ここにも公開されておった。これが一般的がどうかはわからないが、起電力を無視しているので現実とは乖離する。　残念なのは 「JISの認定測定器を使え」となっていないことだ。　測る道具がちゃらんぽらんだと拙いのは当然であるが、ちゃらんぽらん道具を好む層もいる。　

・DCが流出するAMP(近50年）のは　どう測ると真値に近くなるのか？？　といま探っている。

*******************************************************

スピーカーにDCを流した場合のムービングコイルの動きを診た。　電位差は0.3V。　市販アンプの保護回路の作動下限より随分低い。ムービングコイルが動くことにより逆起電力も生じるが、アンプのパワー計測では逆起電力が生じない状態で測るのが主流だ。　現実と計測とでは乖離しているが、それでいいのか？？？

ミツトヨので計測して　最大1μm動く。

コーンの弾性があるので、コンタクト式では実測しにくいが何度みても最大で1μm動く。ウエイトキャンセラーを付けて測定するのが正しいが、コーン張力も数値で捉える必要がある。これをやるには装置ぽくなる。オイラの本業の世界に為る。

コーンのフォームで、レーザー測量は無理。　画像でも計測無理。HDDのmoving head ギャップはおよそ1μmだが、それとて画像検査はスキルが必要だ。

直流で音が鳴るスピーカーってありますか？

　と知恵おくれsiteで質問があった。

・フレミングの左手？の法則から説明できる事象なんだが、　それが理解できない質問者だと判明。中学校を卒業してないんだろうと思う。

・テスターでDCを加えてやると1回は音になる。

・今流行りのダイレクトドライブはSPに直流も掛かっている。dc stopperコンデンサーのない回路の代表例としてスマホが存在する（icは1990年から流通している)。　これイヤホンに直流が掛かっていて、それの程度はテスターでも計測できる。

***********************************************

だから、知恵おくれsiteと呼ばれてる。

*******************************************************************

moving coilは　dcでもacでも印加する電気に応じて動く。　このコイルのにそこそこ剛性のある紙・フィルムをダイヤフラムとして取り付けて、ダイヤフラムのもう一端を固定すると音に変換される。　和太鼓の中央が早く動くと音がでるが、非常にゆっくりだと音が出ないので、ムービングコイルの移動速度もそこそこ必要ではあり。　ダイヤフラムが動きにくい方向で信号をあたえると動きが制限されてネライの音にはなりにくい。

Q :和太鼓は皮が太鼓中央に移動する際に音になるのか、　戻る際に音になるのか？ 　　　どちらの振動が音に対しての主たる振動になるのか？

Q:和太鼓内部は閉じた空間になるので、倍音系が強くでるのか？

JAZZの生演奏をカセットテープ　に録音した音情報量を100としよう。

Q :このJAZZの生演奏をデジタル録音したら音情報量は幾つになりますか？

A:信号を　ON/OFFしてぶった切るのがデジタル録音なので、情報量は減ります。ぶった切具合では元よりも増えます。

音楽CDで使用されるサンプリング周波数は44.1kHzである。赤のようにデジタルでの取り込み点をさだめてた場合、赤線での積分結果　と　黒線での積分結果がイコールであれば、音のエネルギーは欠損なくつたわる。　イコールでない場合には、脚色されてつたわる。

人気のSITEから持ってきたが、デジタルサンプルリングを理解していない図である。　その程度に人気がでるのだから、　診る側のオツムがそうとうに悪い。

デジタル録音での音源で　音が可笑しいのは、これに通信エラー補正がプラスされてくることに起因する。

a/d変換での情報伝達率（真値　との相関率）を調べたら、どこにも記載がない。　情報伝達って概念の説明もしないんだね。0と1の羅列式にもってくるので率は50%だろう。閾値の設定で本来とは異なる側に持ってこれるので、頭がグルグルする。

***********************************************************

さきほどから、信号伝達として使えるか？？？　を確認している「D級動作アンプ」だが、

「２つのFETが同時にオンしないようにデッドタイム生成回路がある。」　らしい。

ささっと調べると、デッドタイム回路起因で信号情報の5%～10%は捨てているようだ。　こういう伝達性の劣る（信号欠損多）のが人気なんですなあ。audio愛好家は飛びついちゃまずいでしょうね。

たまたま　比較的に短いから鈍感な人間はその無音状態が判らないだけで、「audio信号の受け取りを拒む時間が　、実動時間の10%もある」のは、audio機器とは呼べない。

どこの誰が　信号受け取り拒否する音響回路向けに　楽器演奏してますか？？？

3V仕様の3石トランジスタアンプが出力40mWほどになったので、audio ampの回路をぱらぱら見ていた。

革命アンプってのは1970年代に見た記憶がある回路だが、「最近はそう呼ぶのか？」。

ClassAAってのが　A級の上にあるのか？　てのは疑問である。意匠権での確認も必要だろう。 動作を説明したsiteがあるが、ちょっと説明が無理。　バランス回路でつきまとう定常状態に戻すエネルギーに抗い動作させるのことが抜け落ちている。　

出版されている本における　電気での式は、都合よい式しか持ってこないので、本当？？？と戦後資料から歴史を調べることから始まる。

*********************************************

松下電器の低周波増幅でのブリッジ回路は、

特開平04-108205　　なのかな？

ブリッジ回路を使ったものは他になさそうである。　請求項の説明もあるが、負荷次第でNFB あるいはPFBとなっているねえ。
