9MHz帯のラダータイプ フィルター。
made in china .
「ssb用 2.3kHz幅」 と 「cw 用600Hz幅」の2種類が15ドルほどで入手できる。オイラ気ついた時にはCW専用だけだった。 いまはSSB用も販売されている。

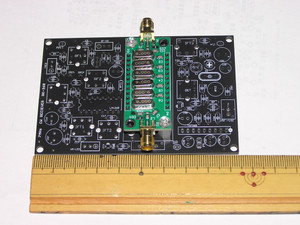

100mmサイズ基板に載せた。 このサイズでCWのアナログ復調を狙ってみる。

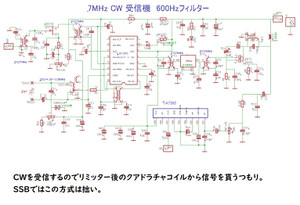

la1260 ベースに乗せてみた。 復調は先日実験した唸り復調。3ｖで動くので 大半のラジオIC
に使える。
YouTube: 3sk59で 唸り復調確認。3vで動作中。de RADIO KITS IN JA
復調用FETで自励式はレアだったので、FETでOSCさせるとOSC強度は3Vを超えて、恐らく過入力（復調音が歪む）になる。CWならそこまでシビアでなくても大丈夫だろう。
******************************************
SSB用のラジオ親機では TDA1083（AGC 85dB)がお薦めだが、ピン配置がよくなくて基板化が苦しい。
