シャープ LR34611 基板テスト中 ： RK-335V2基板
・エンドレス動作
MA がLOW ,STは連続HI. スイッチでそのように設定したがONE SHOTで停止。
・HOLD TYPE
MA がLOW ,STは連続HI. スイッチでそのように設定したがONE SHOTで停止
オイラは入力ＳＷのON時間長短で判断させているとみていたが、無関係だった。 通常ONE SHOT入力は 0.3ミリ秒前後のウエイトを入れ、自己保持かける。 このIC製造はエプソン諏訪南。
「ENDLESS 動作のトリガー と HOLED のトリガーの違いはない」のが現状。これ、企画案仕様書が出回っているだけだ。
諏訪南の生産技術、新製品開発部署とはお仕事で付き合いがあった1990年から2015年。ICの中身開発の彼らにもうすこし聞き出すべきだったね。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

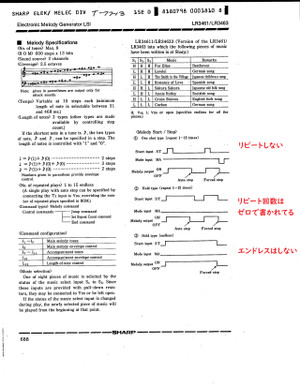

公開され拾える仕様書が、企画案時点のもので 納品仕様ではない。

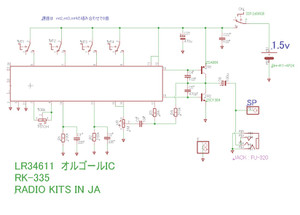

MODE SWITCHは 役立たない。 webに落ちている回路図に戻ってきた。
