マルツコード：M0219-0407無帰還純A級オールディスクリートの闇 ：1963年公開の回路ではNFB回路で公開
この回路の闇について。

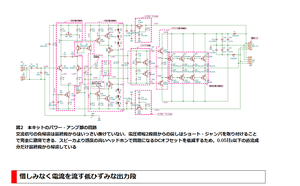

無帰還純A級オールディスクリート（マルツ販売品）の回路で、nfb部を赤線で囲った。販売品はここ。 マルツコード：M0219-0407
ご本人はDCオフセット低減 だと信じておるのが、かわいそうだ。「C10の漏れ電流を利用してNFB量を決めておる」のが理解できないと 公言しているわけね。
「抵抗R12を交流信号が通過する」って電子回路の基本が抜けた身勝手な論理。
SEPP中点がゼロ電位より、0.001Ｖ程度プラス側にズレるので、SEPP中点から上流回路には抵抗結合だと信号も電位も帰還できる。
SEPP中点でゼロ電位を保持することは無理。電位平衡がそうさせるらしいことは実験でわかった。
昭和38年(1963年）でも公開されている直結差動形増幅器を紹介する。
R4とR3で帰還量設定している。
入力端でない側は 帰還信号を受けるのがデフォルト。 上図のように等負荷にして対電流がイコールになるように考えてある。
この等負荷回路では TR1,TR2はhfeを揃える（TR5の影響で厳密には電流値は異なる)。TR3,TR4は電流イコールにならないので それなりのhfeで使う。
ゲルマトランジスタ時代の回路が60年経過すると無帰還にランクアップする思想が日本にある。 そんな非科学思考なので、中国・東南アジアにも抜かれる。技術立国でなくなるのは、このようなところにも遠因がある。
とどめにもうひとつ。
「昭和47年刊行ラジオ技術全集」では直結型NFBで動作説明有。B級アンプで説明あり。
