高性能なCW フィルター eagle cad で基板化中

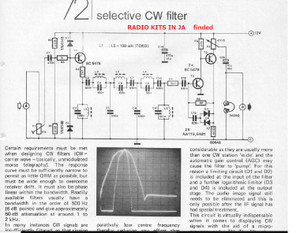

1963年の古典回路に、選択度のよいCWフィルター回路が公開されている。
63年前の回路だが、OP-AMPではここまでの選択度は無理である。
英文PDFも公開しておく、cw_filter_toko.pdfをダウンロード
オシロの水平軸は1目盛り200Hz .
ＬＣ共振の3段なので75～90dB程度の山になる。幅はQにも左右される.
ピークの山は 小山もできるのでCUT and try
TOKOのLは可変タイプだった記憶。 700Hzにするには C＝430NF近傍
*********************************
EAGLE CAD soft は下記をDL
