NEW50MHz AM ダブルスーパー受信機 JH1FCZ方式のUP版 ：LA1600
LA1600のAGCレンジは47dBほど。 6mで使うには少し不足。 （上級のLA1247は100dB近いAGCレンジ）

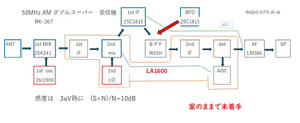

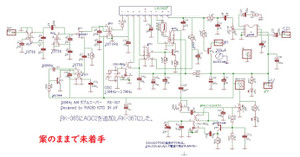

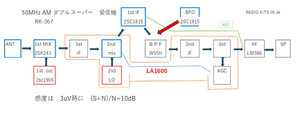

IFを1段追加してAGCもかけた例 ：RK-367
********************************************
LA1247を使うと楽に感度も上がるしAGCレンジが広がる。しかし日本では全く人気ないので普及しないわ。
AGCレンジで100dBとれる国産ICはLA1247だけ。
TDA1220やTDA1572はAGC100dB近くとれる。 無線にはLA1247,TDA1220,TDA1572,TDA1072
*********************************************
プロダクト検波を載せた50MHz ssb 。ベースはLA1600
差動回路ic ca3054でssb復調実績が1966～1970年にある。1974年刊行の英語書にはヒント紹介されている。
3Vで差動回路が充分な動作するか？？？
NE612はmin 4.5Vで動作。ca3028はmin 4vだった記憶。
csb455を使うとサイン波形にならず音が濁るので、あえてLC OSC にした。
