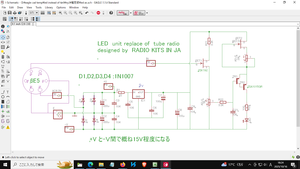

6E5を 単LED置換してみる案。 AVC電圧利用した回路。
2011年ころに日欧で 回路がでているが、それとは少し異なってFETで受ける。
トランジスタは1つで足りるとおもうがダーリントンにはしてある。
Ｓメーター回路 RK-109と基本同じ。デクリメント対応のRK-109なのでメーターをLEDに換えただけ。
LEDは色によって電流値が違うのでその補正はVRでおこなう。この辺りは [真空管ラジオのsメーター化 RK-134と同じ」
ヒーター電圧6.3VではLED明るさ制御が苦しいので、倍電圧整流しノイズにならない3端子レギュレータで9Vにする。
*******************************
YouTube: 真空管ラジオAVC電圧でSメータ振らせてみた実験 2

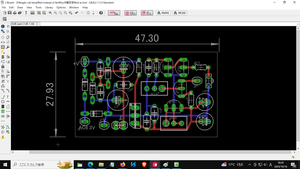

YouTube: s meter on tube radio. using AVC . 「真空管ラジオAVC電圧でSメータ振らせてみた」:基板確定版。RK-134で検索。
