トーンデコーダIC LM567 使用のCWフィルター EVER 599 typeＣ。試作無償品
このever599 typeb ,type c シリーズは
実験要素が強いので無償で領布中。
type C で試作は配布中。

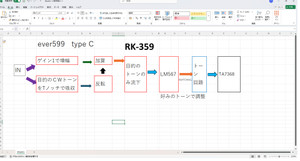

LM567の分別機能の前段に、信号キャンセラーを入れた。
キャンセル具合のT notchのQに依存する。
まずは反転加算の確認。 ここに公開ずみ。初回試作なのでよろしく。
egale cad dataは cw_filter.zipをダウンロード
**************************
lm567の挙動安定性は ここで実験してある。
lm567への印加信号大だと自励OSCが引っ張られるので「弱めに信号印加」が肝。
実験基板を配布中。 連絡先は公開中・
