LM380は内部NFB抵抗 25K :LM380革命アンプ

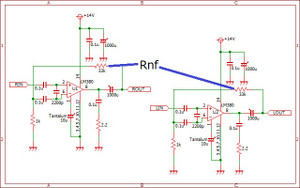

非反転入力にして、180度位相をかける回路。
内部NFB( 25KがRnf)とのケンカにはなるし、相ズレする回路。
非等負荷回路なので、信号をpin2 或いはpin6に入れると増幅度が違う。
メーカー公開のBTL回路は覚悟してつかうこと。（厳密にはBTL でのバランス回路がほしい）

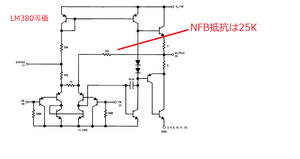

内部NFB 抵抗が25Kと公開されているLM380.
*******************************************************************

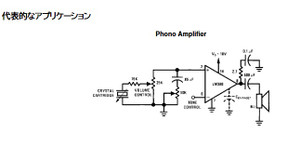

メーカーの推奨回路。外部NFBをC経由で掛けると相ズレする。 ズレが判らないならば外部NFBをどうぞ。
