ちょっと実験したよ
某基板屋が妙に特性よい画像をあげておったので、オイラも撮像してみた。

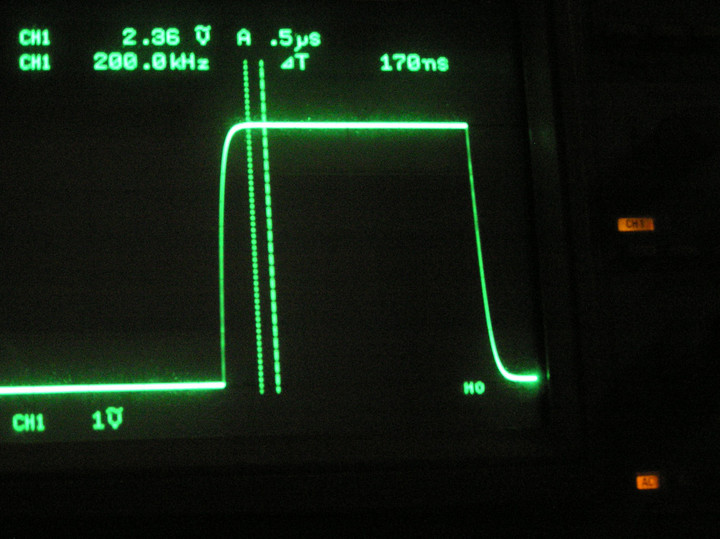

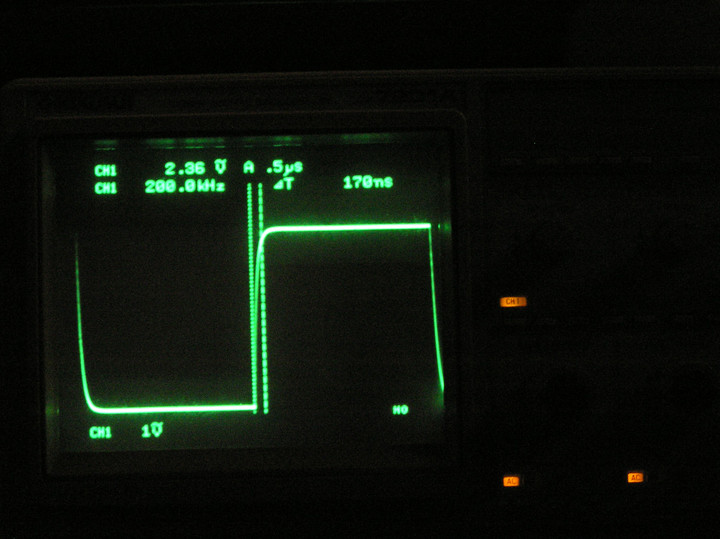

上下振幅が5V .時間は170ナノ秒。
1us（マイクロ秒）あたりの振幅（電圧の変化率＝スルーレート）は、約29.4V/usになるらしいわ。
実験してわかったがアンプ特性が「入力信号の最低でも2倍の周波数までフラット」でないと相が回って頭が丸くなるのね。位相補正つかうと頭まるくなるわ。
入力信号が200KCなら 400KCまで平坦なアンプでないと、基板屋の画像にはならんわ。これは実験しないと判らんわ。
だから「AI君が あの数字が真実なら2MHzのRFアンプだ」と教えてくれた意味がわかったわ。
TTC004BはCob=12pf .これが5パラでseppなので60pfx2. 電圧増幅含めて100pf程度つりさがっておるので、通常は丸みが2つほどでる。 200kc出口で100pｆつりさげりゃ それなりにまるなる。
超不自然なのね、測定中の写真あれば ノイズの殺し方も良し悪しもわかるが、 エビデンスが弱いわ。
********************************************************
200kc oscに4011かまして,仕様書では15V駆動300 V/µs 。 18v駆動で400v～450/us
この200kc OSCをいれて150v～200V/us 近いとこにはなるが cob合計100pfていどなので丸くなる。これ電気物理。
全Cob相当の100pFの負荷容量があるので14ナノ秒遅れる。
10ナノ秒程度は肩がまるくなる。立ち上がり、たちさがり それぞれ14ナノ秒相当の丸い波形になるんのが電気物理。 ＋Ｒも加味されて丸くなる。 これからズレるようなら眉唾。
****************************
信号源として
A type : tcxo 200kc(5v) ⇒ 4011(9v) ⇒ 4011(15v)
B type : tcxo 200kc(5v) ⇒ TC4427 30 nsで18v （500V/us)くらいだ。
C type :2sc1815+水晶200kc（15v) ⇒ 4011 (18v)
D type ： 6AR5で400mWアンプを信号源。 パワーがあるから CR時定数の壁をやぶれるぞ。
B typeが小型で安くつくれる。オイラ的には 6AR5あたりが楽だわ
350V/us前後の信号源になる。
******************************************
基板屋の公開画像になるためには、
audio amp の総合Cobは 2pf程度。 400kcまでフラット特性。 ここまで判明した。
