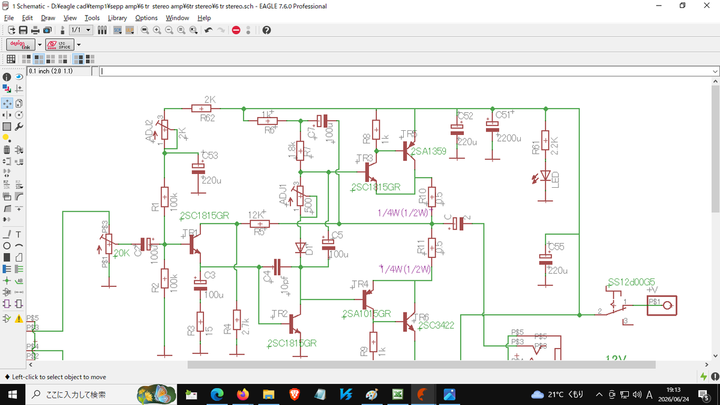

1970年のゲルマTR回路をシリコンTRにしただけの　超古典回路。カレントダンパーは1970年回路のまま。　C5は小さい方が応答性はあがるが、音声信号分野では10uF程度はほしい。　このコンデンサーがあるので　0.11V/us程度の実力になる。　upper trから　lower trに切り替わる時間の足かせになるのが　カレントダンパーコンデンサー。　これがないと音が薄くなるので加減が難しい。

音を気にするなら　C5に　マイカ1000PF足してほしい。

seppの実測変換効率が0.15程度。　ぺるけ氏のも0.15近辺。

終段でエネルギー2W供給されてれば、300ミリワットになる。　12Vで0.18A流れれば良さそうだ。

アイドリング35mAだと　CLASS AB

アイドル130mAでCLASS  A.

放熱が追い付かないので、アイドル35～45mAくらいか？
