RADIO KITS IN JA　 : 低圧15Vで12AU7をCLASS Aで使う。

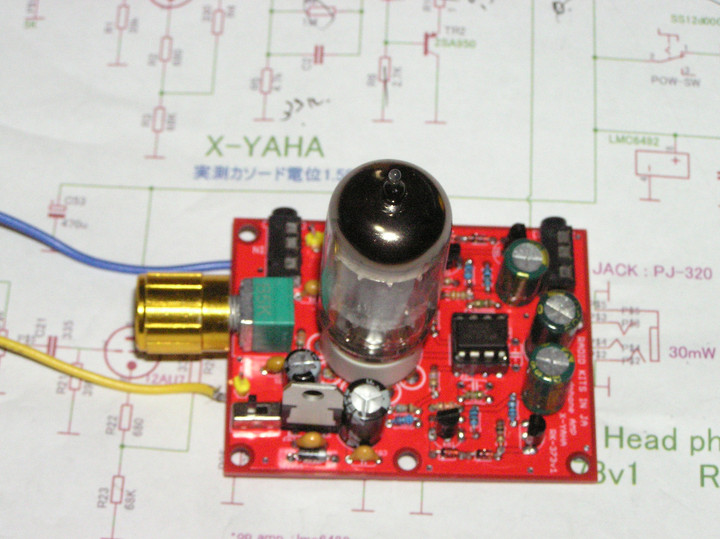

X-YAHA です。

12au7+ op amp です。　op ampは　rail to rail のnpn.

Hi-Z 入力タイプが信号ロスすくない。　LMC6482の出番です。　AI君に聞いても歴史上これしかないって言い切るのね。DIP LMC6482は2022年頃廃版になってるので、すこし困るのね。

コーレン公式でしめすように、カソード電位1.400Vこえておれば　Class A_1。一応超えることになった。

boosterの SEPP UPER 2sc1815 のアイドル電流は24mAだった。 seppが Class A_1で動作する範囲は　アイドル電流　x1.4倍　＝　31mA.

信号印加されて24mAから31mA範囲は　.Class A₁

70ヘルツしたからは出力減少。高域は320khzあたりから減少。　位相補正コンデンサーはつかわず。（部品はつけることできます）

**************************

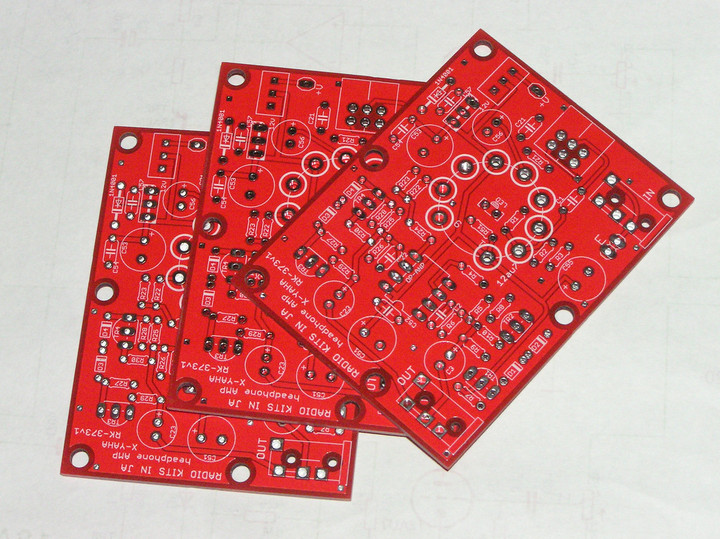

LMC6482向けの基板。　LM6482だけ動作する設計。

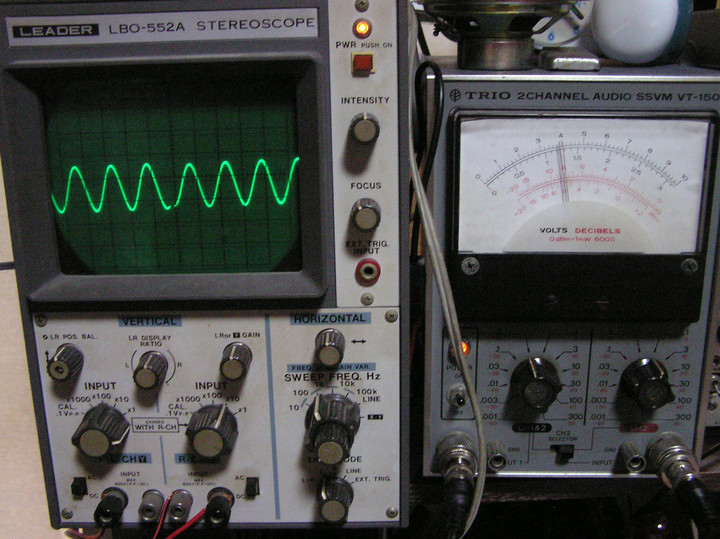

8オーム負荷で120mV出・　アイドル電流と比べて小さいのです。現状2ミリワットくらい。

12au7 ⇒　op amp なので、op amp 出口電圧が中位よりしたになるが、ここまで低いとは、、・

マイナスボルトを造るように回路変更した。手配した。　ぺるけ氏も実験途中でマイナス回路追加した作例があるのね。

ネライは完全Class A_{1。　うまくいけばいいね。}

_{入力エネルギーとしては140ミリワットは　完全なclass A. 　　　　出口としては15ミリワットはそれを狙いたい。}

*****************************************

グリッド電流がどうなっておるか？　の計測は　個人趣味にはちと高い。　測定器3こで400万超え。田舎のレンタル屋には揃ってないぽいわ。　カソード電位だけは測れる。　先人の実験データからみて1.450vも超えりゃClass A_1。

アンプ入口、出口に電解コンデーーをいれると　音がもやっとする物理理由はここに。公開しておいた。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

POWER deviceはアルミの音がする、小型audio ampは　goldの音がする。聞き分けできる？

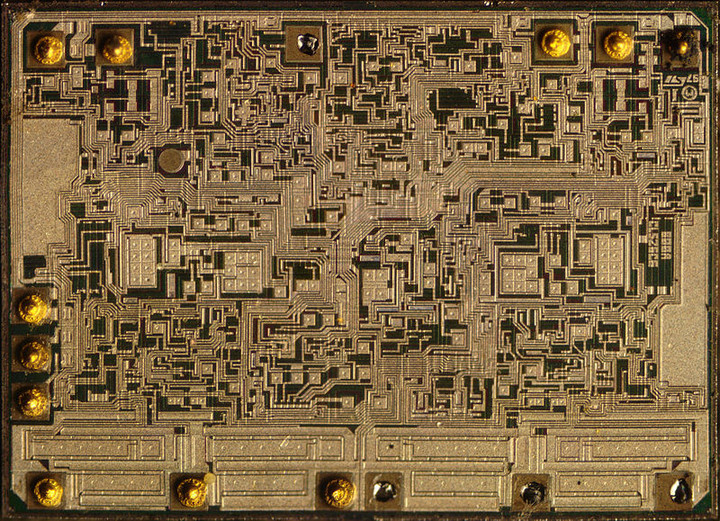

これ　tda7496l (2w + 2w)？？？の映像。4インチディスクで製造されてると思う。

***********************************

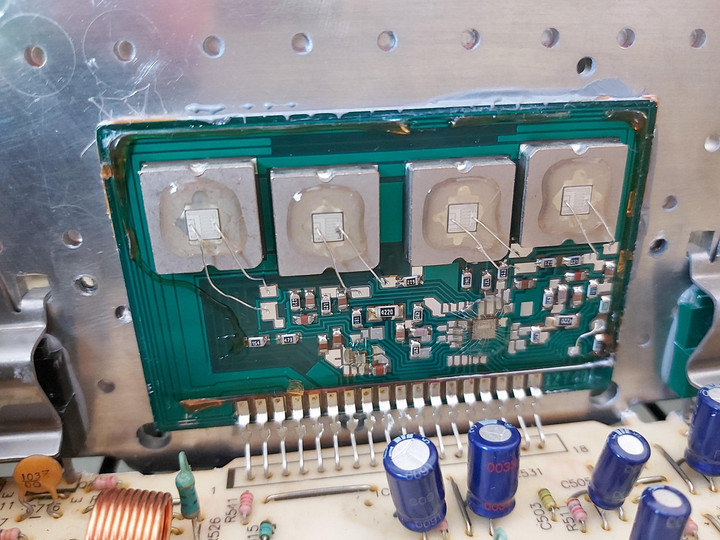

これはテクニクスの電流アンプ　svなんとかっていって回路図にのってる品。はいアルミ線の音で聞こえてきます。欧州人のsiteで拾った、わん。
