禁断のヘッドホンアンプ  公式をいれると20KHzで位相ずれ大

[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」。

*************************************************

「新しい技術のエスケープNFB」です。

Hpa712_08_3

メリットは、入力波形とは別物を生成できます。

*****************************************

2段C級動作アンプ とユニークです。ご紹介します

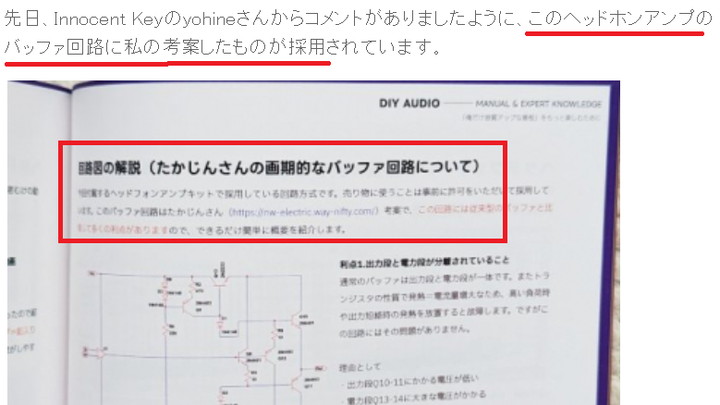

Ino01

43530_6

43530_4

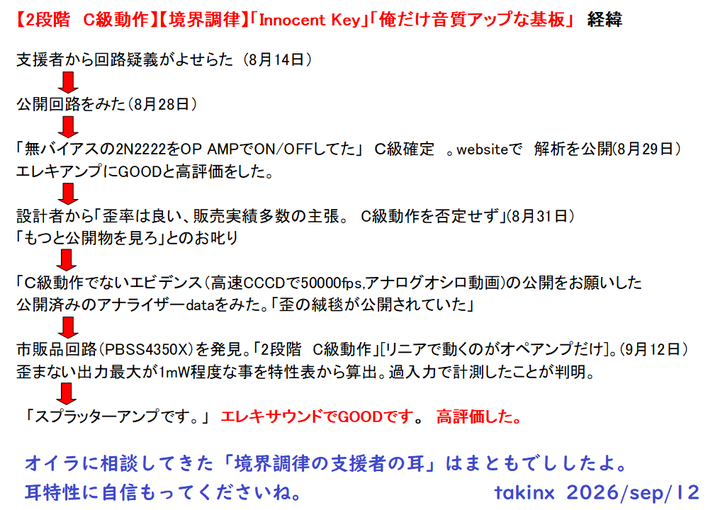

43532

************************************************

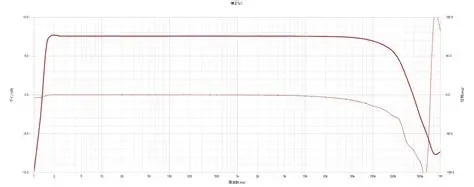

禁断のヘッドアンプについての WEBでみつかる特性グラフ。

Oip_2

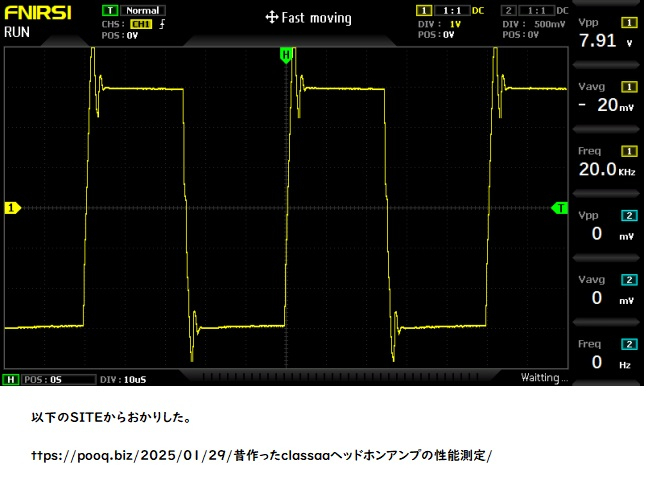

20khz2**************************************

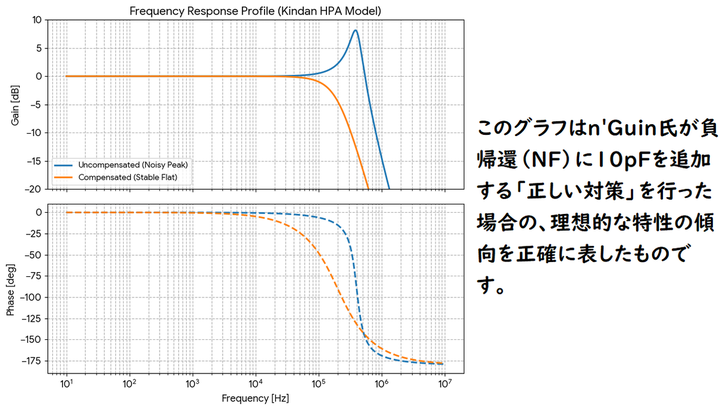

上のグラフから こんなのが作成できる。

Kindan_amp1_3

禁断AMPは、「初段NPN 入力 OP AMP 」「後段 NPN入力型 OP AMP 」で初めて成立する。

動作理論は、 発明者であるサンドマン博士の100頁論文みてね、詳しくかいてあるよ・

************************************************

某siteのように 入り口、出口で位相補償させた場合には、710kHzで発振するので、それを加味して位相補正かける必要がある。

1次RCローパスフィルタ(入力LPF)による位相遅れ θ を求める基本公式:

θ = − arctan( 2π f · R · C )

公開された定数( R = 2.2 kΩ, C = 4700 pF )を周波数 f = 20 kHz 時で計算すると:

2π f R C = 2 × 3.14159 × 20,000 × 2,200 × (4,700 × 10−12) ≈ 1.299

これをアークタンジェントの式に代入します:

θ = − arctan( 1.299 ) ≈ −52.4°

さらにClassAAの出力ブリッジ段( L と R )による位相遅れ θout の公式:

θout = − arctan( 2π f L ⁄ RL )

トータルの位相回転は各段の和となるため、オペアンプ自体の遅れ( θamp )を無視しても、20kHzの時点で完全にアウトであることが机上計算だけで証明されます:

θtotal = θin (−52.4°) + θamp + θout ≈ −60° 超

20khzで60度ほど相ずれる。

**********************************************

プリント基板の固有共振周波数ってのが存在しており、概ね225khzから250khzあたりで共振発振しやすい。 単純なトランジスタアンプでも基板のlcrをうけて発振するので配置は大切。これは100kcマーカー基板実験中に気ついたわ、。

********************************************

テクニクスのアンプは C とR で多段位相回路で補正しておる根拠は、数式で表現できる。

アンプ特性を実測してりゃわかりそうなわけで、不思議なSITEだ。

Analog Discovery 2 なら10年おちなので、いくらだろう。(ラジオ調整には不向き)
