作図してみた。tda1083を使うより小型になれば　この回路でいきたい。

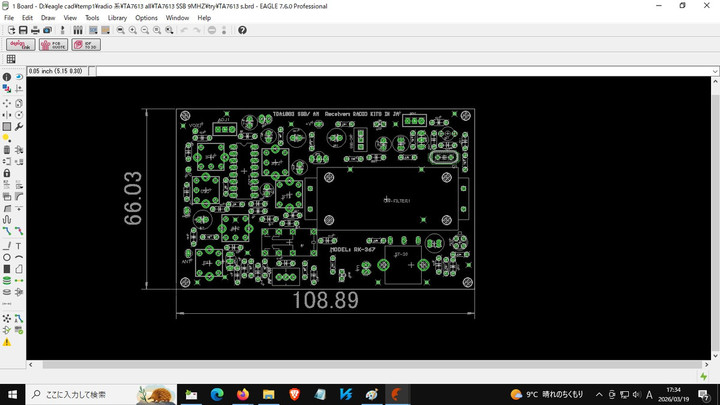

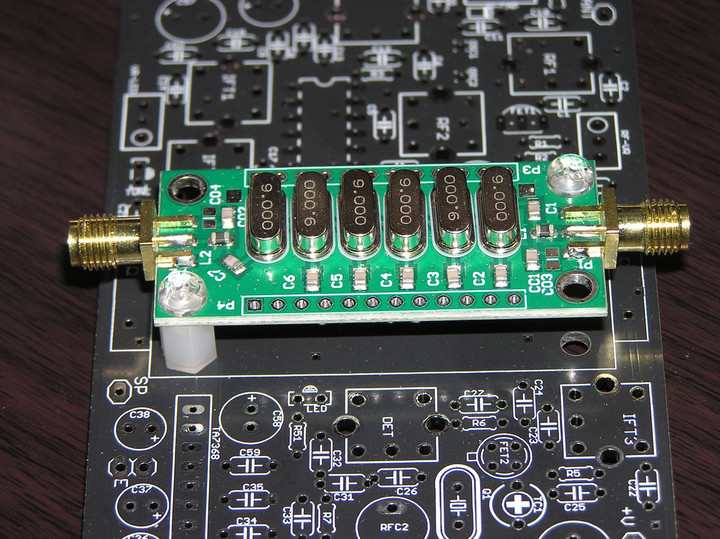

tda1083とssb filterではこの109mmほど

***********************************************************

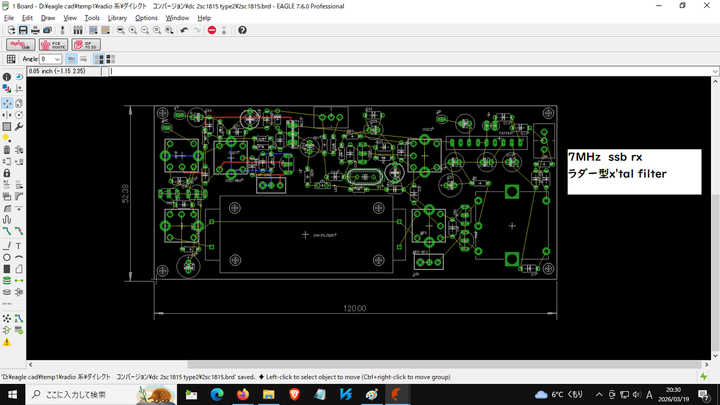

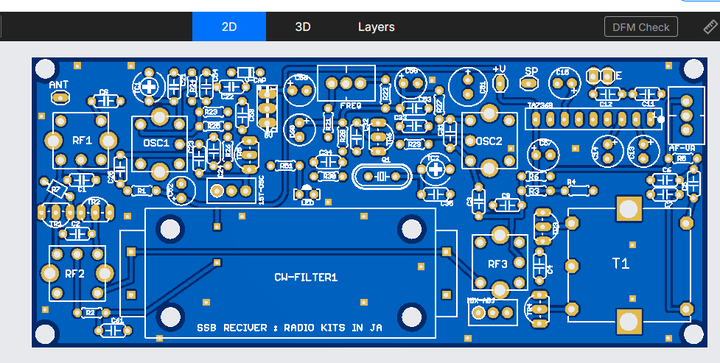

この回路の基板サイズはこんなかんじ。

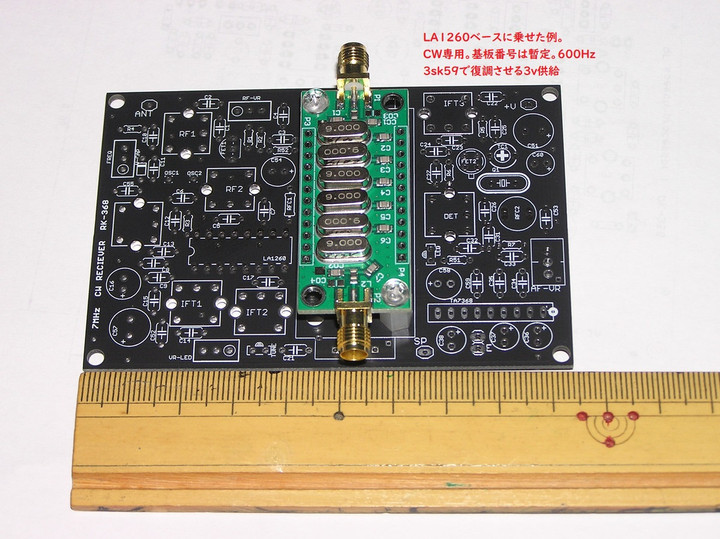

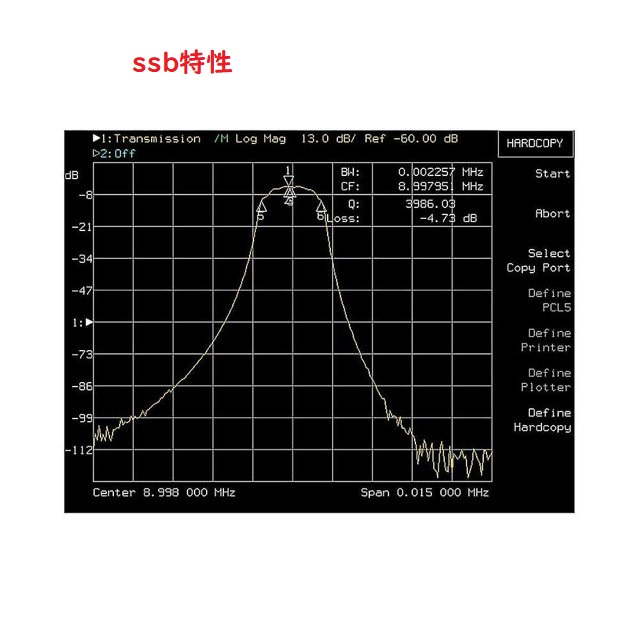

ＣＷとSSB filterは同サイズ。リレーで切り替えると2モードになる。

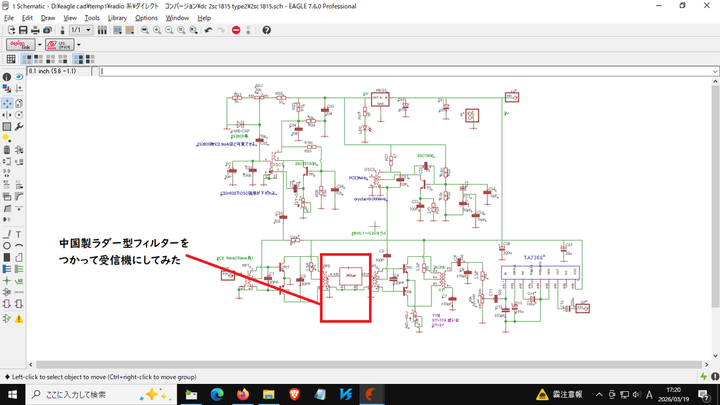

AGCも入れてみた。30dBほど取れるとは思う。回路図のように2段AGCは入るが　取敢えず1段。

復調負荷に段間トランスをつかってゲインを20dBほど確保した。トランス特性によっては高音部を減らせる。フィルタの特性が甘いばあいには、Ｃ追加してインピーダンスを変化させてみる。。

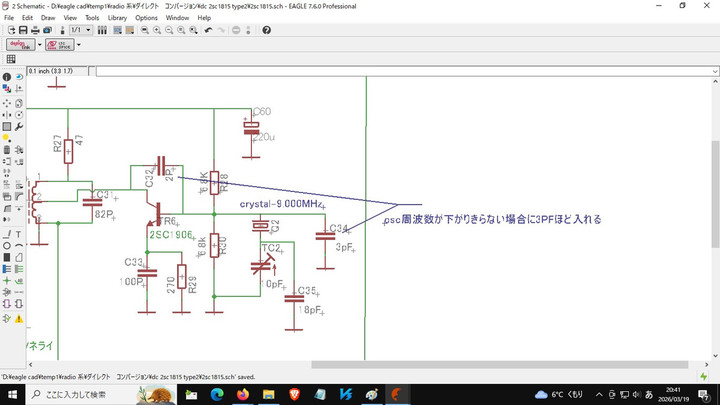

図中C32は　中和コンデンサーなので、大きいと発振が止まる。ゆえに、そろそろとやって様子をみる。
