RADIO KITS IN JA　 : ssb フィルター　　DSB波形 RFスピーチプロセッサー

段間トランスを　FCZ 10T7に換えて出力がでてきた。　遠まわりしてきた。

バイファイラー巻きのFCZコイルなので、　リミッターIC後段（複同調）には少し不向き。 FM用10.7 IFTでは　ややクリップした波形も正弦波に誤魔化せたが、FCZコイルでは波形誤魔化しできない。

　次回は8.5MHz手巻きにしたい。

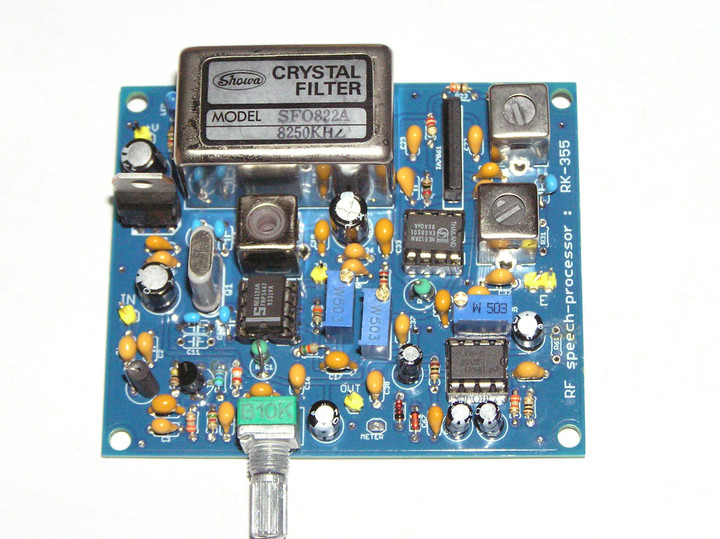

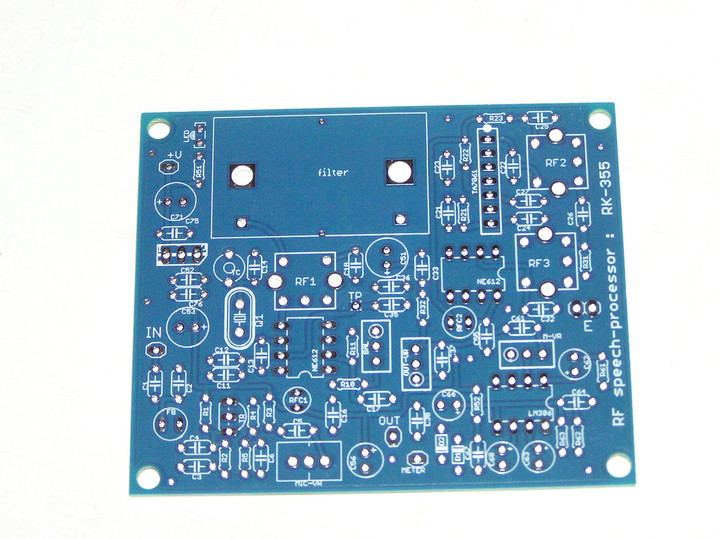

X' TAL FILTER式　スピーチプロセッサーでは2例目。　RK-355.　

RK-84aとはメインデバイスが違う。

今回は「NE612の自励で変調」にしました。
