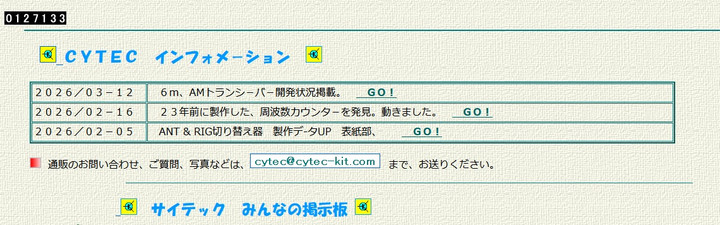

ここです。

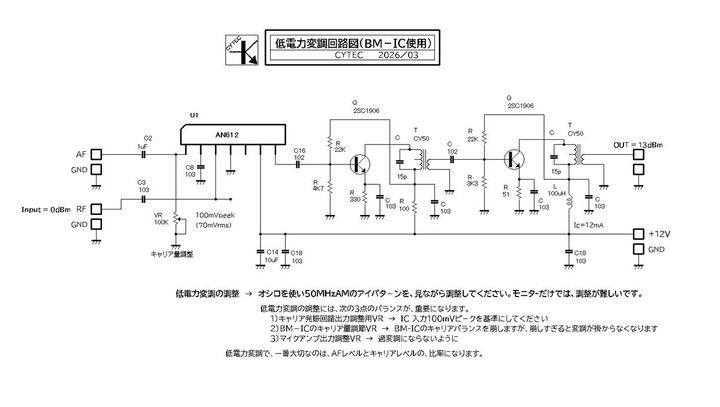

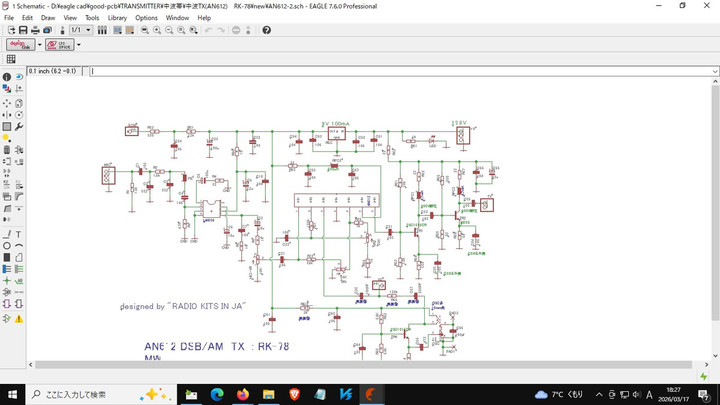

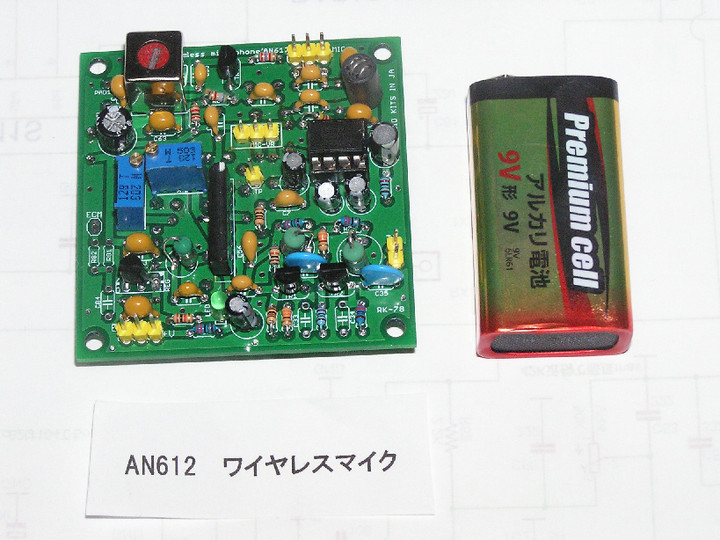

オイラの回路は製造メーカー推奨に沿っている。2021年公開のan612変調回路。当時の製作記事はここ。

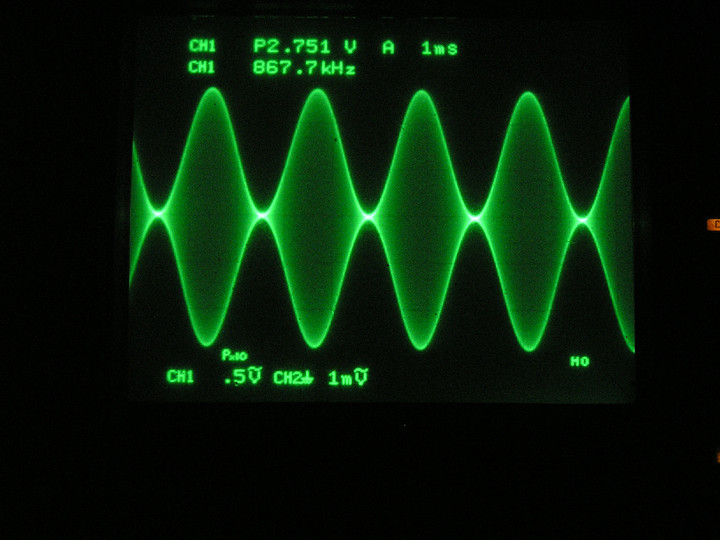

変調波形は綺麗です
********************************
オイラの実験ではAN612では10MHzまでしか波形が綺麗でない。
50MHzで綺麗な変調になるのはSL1641 , S042Pの2つ。
・dbmの祖 ギルバート氏(英国人)がギルバート・セルを発表したのが1968年 於米国。 その後1970年から祖国 イングランドに戻りplessey社で実力発揮した．
・plessey SL640(641)は当時 CAN パッケージでリリースされた。 その後時流にあわせてdip品がSL1640(SL1641)でリリースされた。 米国MC1496は日本でも有名であるが、欧州ではSL640シリーズが有名である。

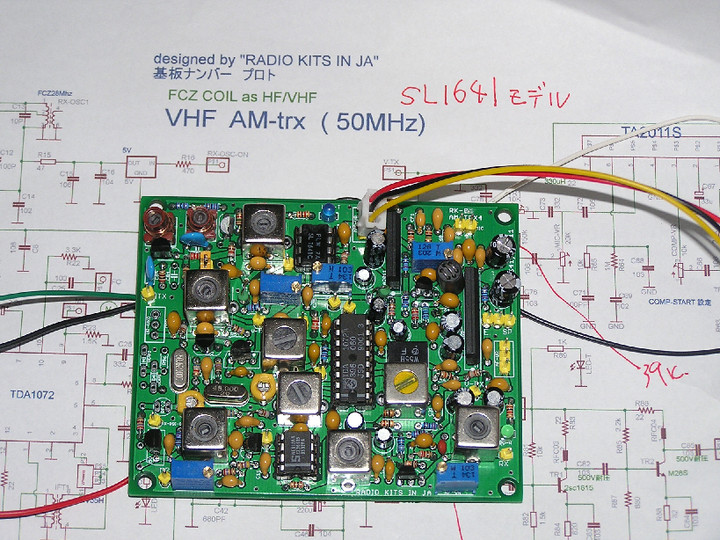

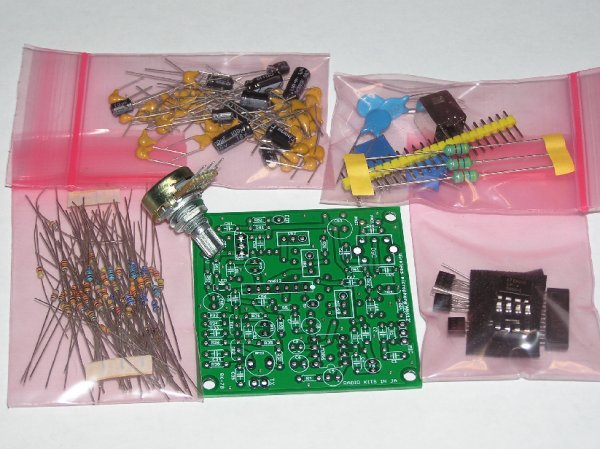

・左様な経緯を持つSL1641で中波ワイヤレスマイクキット(RK-62 キット)を領布中だ。50MHzのAM用にRK-83を領布中。
YouTube: Mono band qrp am transceiver : this is on 50MHz( model RK-89) : tx-sound
ギルバート氏が開発にかかわったDBM MC1496 、SL1641（sl640)は波形が超綺麗だ。ウエハー上での配置が優れているってことだ。
MC1496に対抗して東側諸国からはS042Pがでている。ダブラー用途で開発されたデバイス。 このS042Pも50MHzで使えるすぐれもの。
