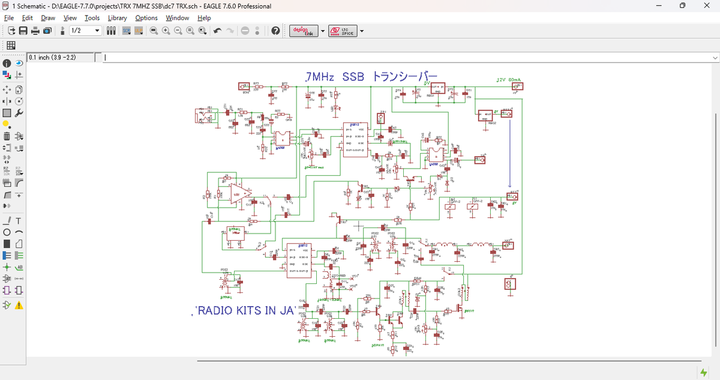

7MHzのtrx.

新規性はまったくない。

ssb filterはサトー電気で販売してい日興　9.00MHzタイプ。5000円程度で購入できる。

ICOMの初期SSB TRXに採用されていた製品。

1990年代には8000円くらいしていたが、ここまで下がると財布にやさしい。

　oscは9.0015.

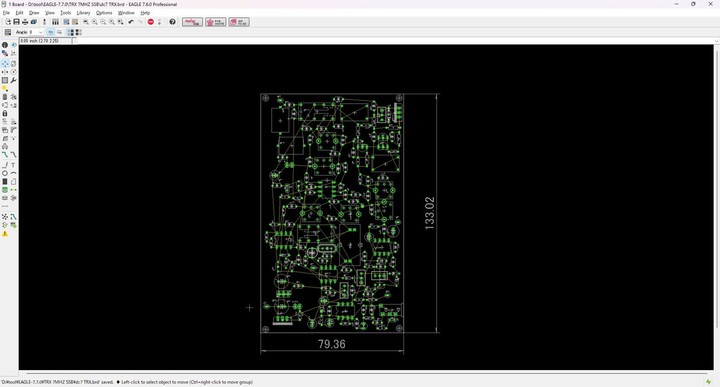

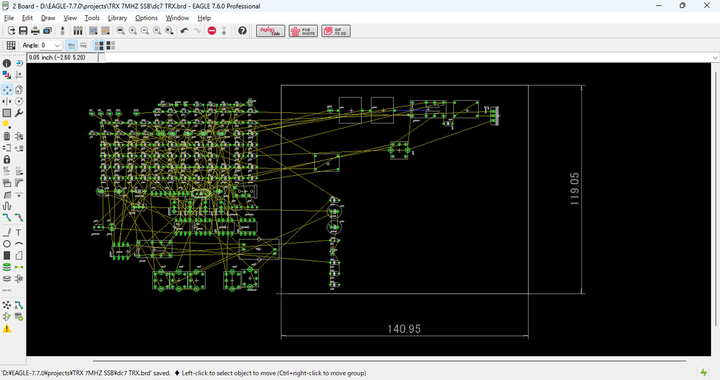

基板サイズは120  x 77 前後。　終段はIRF510予定　1.5Wくらいか？

IRF510の放熱はアルミシャーシ利用にするので右に配置

AGCはかけてみた。

緊急避難が終わったら、実験してみたい。

dataはあげておく。

ssb_trx.zipをダウンロード

バリキャップを周波数調整につかうと、昨日と今日では違う周波数になる。　通電後1時間もすると、アレアレになる。　バリキャップはそういう性質の商品。

ラジオのポリバリコンで主周波数は可変する。バーニアにバリキャップで10kHzくらいか、、。
