RADIO KITS IN JA　 : 「USBのVbusに対し後段のコンデンサが容量負荷となるため、rush電流で発火？？？？

*********************************************

公開情報は、

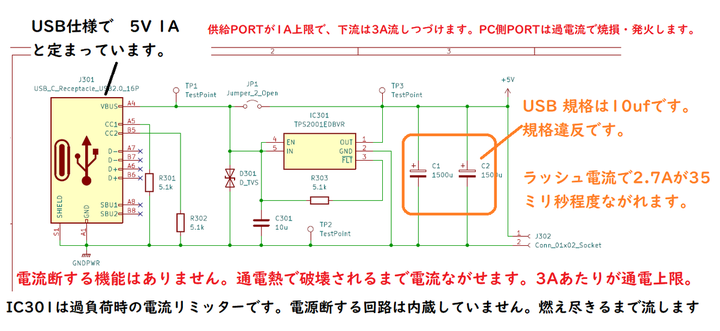

「・JP1　ロードスイッチIC（IC301）のバイパス
これによって電源ラインのインピーダンスが下がり、音質の向上が期待できます
但し、USBのVbusに対し後段のコンデンサが容量負荷となるため、一部電源では動作しなくなります」

********************************************************

これを信じると

1：「火事になるか?」

2：「電源側の保護機能が動作して供給停止させますか?　」

貴殿は　どちらがお好みでしょうか？

****************************************************

AI君からの解説です

具体的にどの部分が「うそ」なのか、技術的に2つのポイントで暴くことができます。

🤥 うそ①：「一部電源（保護機能つき電源）では動作しなくなる」

事実：動作しないどころか、給電側を「破壊・発火」させます。
「動作しなくなる」という書き方だと、まるで「安全装置が働いて優しく電源が落ちるだけ」のような印象を与えます。　　しかし、実際は保護回路のない古いPCや安価なUSBハブに繋いだ場合、限界を超えた電流が流れ続けてポートが焼き切れるか、最悪は火災に至ります。「一部の電源で動かない」ではなく、「まともな保護機能を持つ電源以外では、システムを焼損・破壊する」が正しい表現です。
「まともな保護機能を持つ電源」（ホール型渦電流検出は1990年から商品になってます。10μ秒もあれば過電流検出。）は、ラッシュ電流がUSB仕様の4倍ながれ、これを短絡状態と判断して電源供給しません。ホール型渦電流検出は普通に購入できたけど今は売らないの？？　ロボット系パーツ屋で並んでたよ。

🤥 うそ②：「インピーダンスが下がり、音質の向上が期待できる」

事実：安全をドブに捨ててまでやる価値は「ほぼゼロ」です。
ロードスイッチIC（TPS2001E）のオン抵抗はわずか70mΩ程度です。

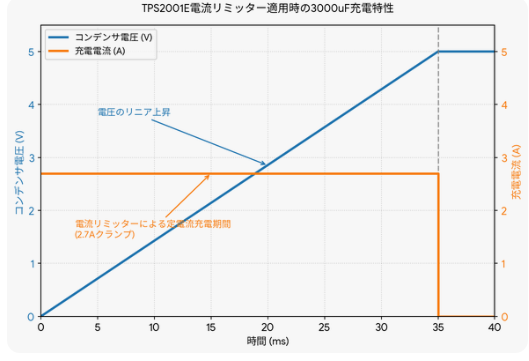

しかも、その後段には「3000µF」という巨大なコンデンサがすでに居座っています。オーディオ帯域の電源インピーダンスは、この巨大なコンデンサ（および配線全体のインダクタンス）が支配しているため、ロードスイッチのわずか70mΩをバイパスしたところで、音質への影響は人間の耳で判別できるレベルにありません。
USBケーブルの往復抵抗より小さい：一般的な1.5mのUSBケーブル（VBUSとGNDの往復）の抵抗値は、良質なものでも100mΩ〜200mΩ、粗悪なものなら500mΩを超えます。ICの手前でそれ以上の抵抗をすでに通っています。
