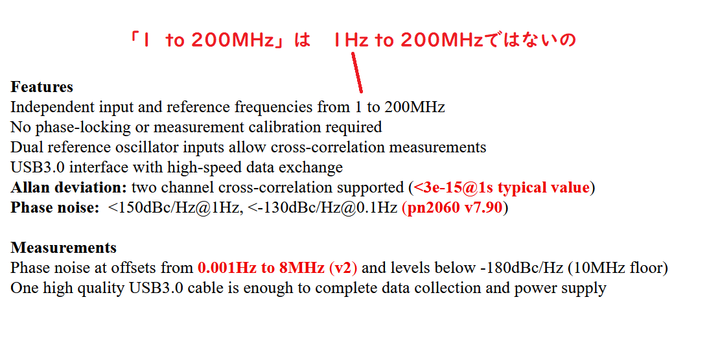

The PN2060C Phase Noise Analyzer measures the amplitude, phase noise of high-performance RF sources.

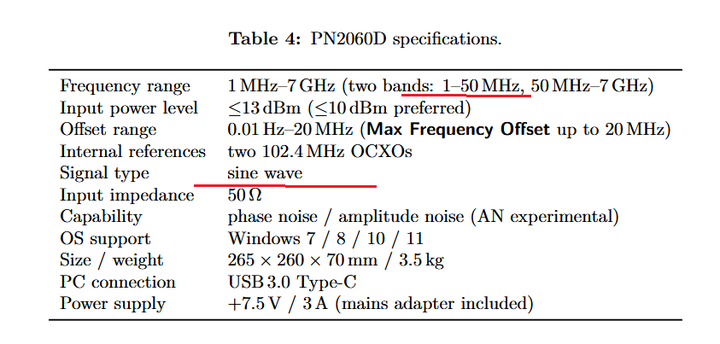

Electrical Specifications: Input Signal Level: 10dBm (max), Input Impedance: 50
Notes & Warnings: 使い方と注意事項
1) As a digital phase noise analyzer, artifacts can be occurred according to [1, detail]. All the phenomenon reported in [1] can be reproduced with some specific power splitters (3dB/6dB/10dB/active) & filters & attenuators & specific OCXOs. Strange behaviors will be resulted from impedance mismatch & poor isolation & aliasing frequencies. Solution: Series an attenuator, such as 6dB to improve impedance mismatch, and mini-circuits SLP-50+ (Nyquist Filter) can be used to remove aliasing frequencies. Isolation AMPs should be adopted for some OCXOs with poor isolation.
2) Some OCXOs have poor isolation, such as part of the old DATUM 2750013-1 models (not all of them). This can result in significant deviations during measurement. Therefore, the use of isolation amplifiers or attenuators is essential for accurate results. Following is a comparison with/without 6dB attenuator.
1）Zのマッチングは必須（50オーム）、当然 RF反射にも気つかうこと。 もしもAFやるなら反射量もみた方がいい。 これ計算ででる。それも計測すること。 2010年ころから個人で測れる。内部DBMが特性上455KHZから下ではマイナスゲインが大きいはずので、AF精度はでないと思う。JISや中国共産党認定品でないので 真値として信用できるエビデンスがどこにもない。
2）DCを入れるなと開発者のお言葉。 もれ電流の少ない積層セラミック(226や104）で信号を加えること。

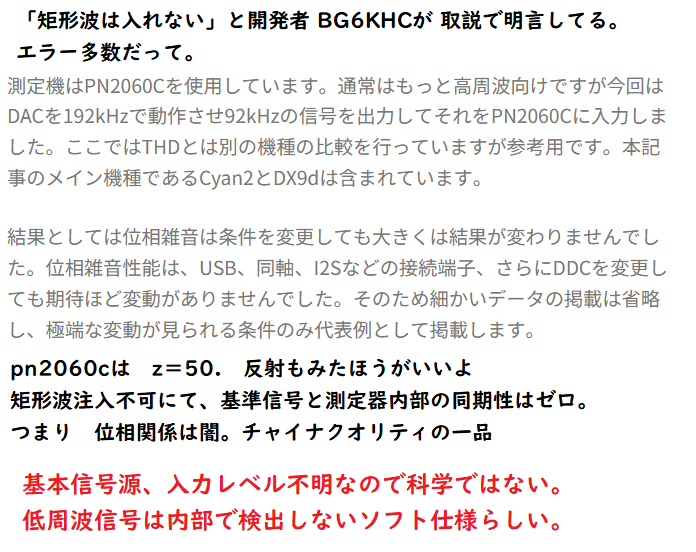

3）正弦波専用器。 DAC等矩形波をいれてエラー多数なので 矩形波はやめてくれとの取説で明示。
4)公開位相画像をみると「外部基準信号 と 内部CLOCKは非同期。」つまり真の位相は測れず。 ただボーっと分析グラフをみてる人間には、そこまでは理解できないと思う。
************************************************

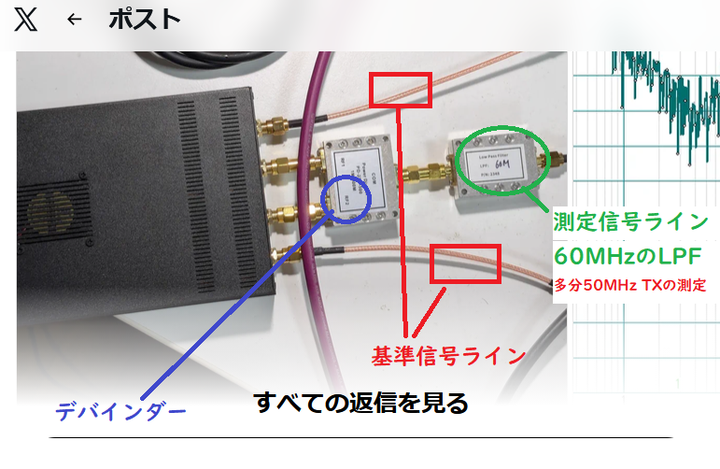

誰の50MHx tx測定の写真なのでしょうか？？？？
*********************************
「AUDIO AMP をPN2060Cに接続した写真がない」。そうなのよ日本にはないの。設計者のX含めてて存在しないの。 どうしてですか？？？？
内部OCXOは恒温槽タイプらしいが、肝心の演算器用CLOCKは温度補償が？？？？ 内部OCXOか分周しても「113.001MHz」は引き出せないので、another clockが動いているとみている。
そのanother clockは恒温槽タイプでない。こんな測定器でどうしたいの？ しかも jis認定でないから 真値かどうか不明。
外部からもらう基準信号とのシンクロはしていない（指定の正弦波ではシンクロむり）。さすがチャイナクオリティー
取説に読んだだけで自らチャイナクオリティーを自白してます。 エンジニアなら怖くて買わないよ。
あっ USB規格もしらないのをわすれてた。
まずいとおもうよ。エビデンスが存在しないもの。 オレは信者じゃないけど、
***********************************************************
恒温槽のocxo精度確認には5GHz周波数カウンターが必要になるよ。
pn2060は熱安定度のないから ドンドンずれていくとおもうよ。
何を測っているフリをしたいんだろう？？？？
******************************************************
オーディオDACを動かすには、「44.1k系（22.5792MHz）/ 48k系（24.576MHz）」のクロックが絶対条件。
これは20ppm製品しか製造されてないよ。 通電の度に、osc周波数で1~2kcかわるよ。 測定時には呼吸しちゃだめだよ 吐息で周波数かわるよ。500万円くらいで48系0.1ppm製品つくってくれるらしいから相談してね。

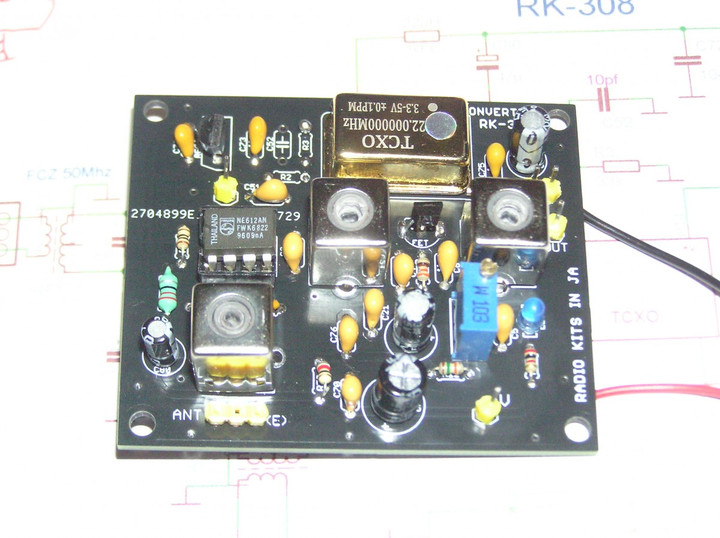

TCXO 0.1ppm製品。
