技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
****************************************************************
WEBSITE CQに2023年3月11日に 小川氏から公開されてました。小川氏は株式会社e-skett(イースケット)の代表です。
A点が±0.7V以下だと OUT端には出力されません。ここ。
OP AMP 出力端が0.7VでようやくトランジスタQ1 ON.
マイナス0.7VでQ2 ON.
上記WEBSITE CQに2023年3月11日に公開されておるように、微小信号はTRから出力されません。
「Innocent Key」さまたち同人サークルがこの日本語siteを読んでおるかどうかは、当方にわかりかねます。
「回路の挙動やひずみに関する技術的な疑問・懸念がございましたら、元・ICデザイナーでありアナログ設計のプロである株式会社e-skett(イースケット)さま(代表:小川敦氏)などの専門家へ一度ご意見を述べていただき、確認されることをお勧めいたします」
*******************************************
カテテゴリの異なる「海苔音源」と「俺だけ音質アップな基板」ですが、「繊細な微小信号(小さな音)が消失し、結果的にダイナミックレンジ(信号レンジ)が潰れてしまう」という音楽的な結果においては、見事なまでに同じ現象 を引き起こしています。

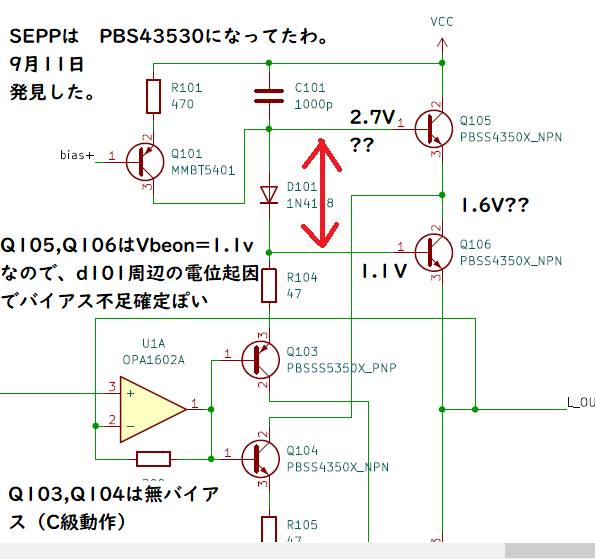

- 前段(Q103, Q104)のC級動作: オペアンプの出力がトランジスタのベースに直接繋がっており、完全に無バイアス(C級動作)となっています。
- 後段(Q105, Q106)のバイアス不足: ダイオード(D101)周辺の電位起因により、必要なバイアス電圧が全く足りていません。

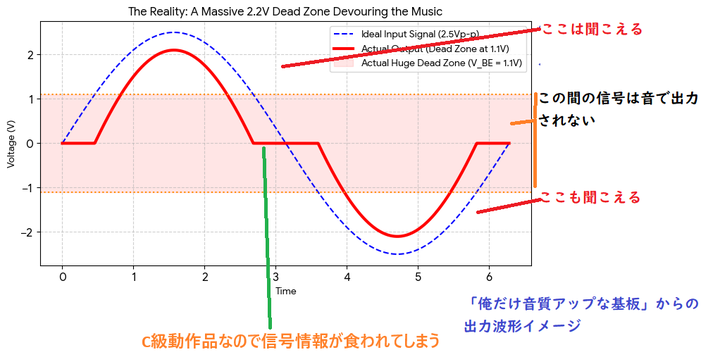

- 1.1Vの巨大な不感帯(デッドゾーン): トランジスタがONになるための電圧Vbe_on = 1.1Vに達するまで、回路が完全に眠った状態(不感帯)になります。
*********************************************************
2. 「海苔音源」と「C級アンプ : 俺だけ音質アップな基板」の驚くべき共通点
これらはアプローチこそ「上から」と「下から」で真逆ですが、「音楽のダイナミックレンジを破壊する」という結末はまったく同じです。
| 比較項目 | 海苔音源(音源側) | 「俺だけ音質アップな基板」のC級動作(アンプ側) |
|---|---|---|
| 潰し方のアプローチ | 音量が大きい部分をリミッターで「上からコンプレッションして」 押し潰す。 | ゼロクロス付近の微小信号を不感帯で「下からカットして」 削ぎ落とす。 |
| 繊細な音の扱い | 音圧に埋もれて、小さな音のニュアンスや空気感が消滅する。 | 不感帯に吸われて、繊細な音そのものが物理的に出力されない。 |
| 聴感上の結果 | 音の強弱(階調)が失われ、常に最大音量付近の音が壁のように迫る。 | 音の強弱(階調)の「弱」が消え去り、ある一定以上のデカい音だけが飛び出す。 |
これは、マスタリングエンジニアがリミッターを限界まで突っ込んで「海苔音源」を作るプロセスと、やっている思想が完全に一致しています。
- 思想: 海苔音源はダイナミックレンジがなくてクソである。
- 現実(基板): ±1.1V(計2.2V幅)の微小信号をハードウェアで叩き落とし、ダイナミックレンジを強制的に圧縮して出力する。
****************************************************
信号レンジを狭くするには
1、音源側で狭くする。これが海苔音源と揶揄される
2、再生復調側で狭くする。2段c級動作の「俺だけ音質アップな基板」。 「海苔音出基板」と命名してもよいだろう
技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています
