RADIO KITS IN JA　 : 差動駆動アンプにおける動作考察。　IRE1931定義で差動入力回路系アンプはCLASS Bなのね。

差動入力回路は入力信号が0.3周期で切れると出力信号も切れる。アイドル電流はシーソーなので途切れることがままある。

後段にSEPPが接続されてる場合、差動回路から流下するバイアス電流がちいさくてCUT OFFになることが多い。

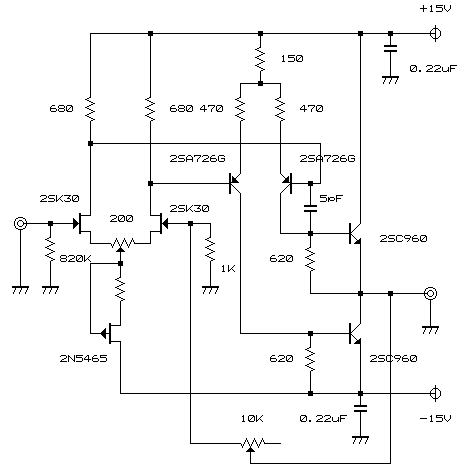

ゆえにIRE定義では　CLASS ABにもなれない。そういう「CLASS B あるいはCLASS Cタイプの差動入力回路利用アンプ例」を下側に公開しておく。

動作クラス	電流が流れる期間	回路内で起きている現象（理由）	音響・波形の特徴
CLASS B （B級）	0.5周期（正確に180度）	差動の等負荷シーソー動作により、片側がONになると、もう片側の電流が完全にゼロになるため。後段への信号が半周期でバッツリと遮断され、構造上AB級のオーバーラップ（重なり）を維持できない。	上下のトランジスタが交互に完全交代するプッシュプル駆動。大信号時に冷徹な切り替えが行われる。
CLASS C （C級）	0.3周期など（180度未満）	2段目差動の静止電流とベース抵抗（620Ω）によるバイアス電圧が圧倒的に不足しているため。トランジスタの動作閾値（約0.6〜0.7Vの壁）を越えた、波の頂点（ピーク）付近しか後段に信号が届かない。	信号が全く来ない「広大な空白期間（デッドタイム）」が発生。打ち込み系シンセのゲート（サスティン/リリースがゼロ）のように、パツンと切れる鋭いエッジと膨大な倍音を持つ。

初段の定電流源と入力アース（820kΩ）の働きにより、回路全体が「弾み車（フライホイール）」のように連動します。片側がONになった瞬間、もう片側を能動的かつ急峻に引きずり下ろします。そのため、波形がダラダラと重ならず、上記のような明確なB級・C級の不連続な動きへと収束します。

これが差動駆動型のメリット。　

入力レンジの狭さ（理論値66dB、現実には50dB程度）も功を奏して後段CUT OFFする。

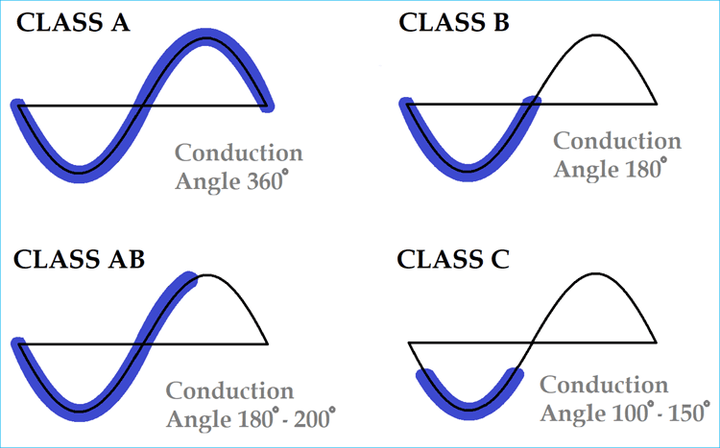

下図のようにcut offするのは　class b ,class c

*****************************************

差動回路でのメリットは audio分野では　おそらく無いわ。

　変調回路（乗算）として無敵の回路ではある。
