電気物理を無視した回路基板が製品になりSHOP流通している様は、日本のものつくりが滅んだ遠因のひとつです。
PBSS4350
1.1Vをベースに掛けてから ONすると公開されてた（1A時）。 特性図をよみこんでもVbe on=0.9vくらいで10mAながせそうです。
「不感帯を0.65Vから0.9Vにまで広げること」に 成功しました。これがこのTRを使うメリット。
下図のように音の繊細なところは出力されません、海苔音源を再生したのと違いはありません。
*************************************************

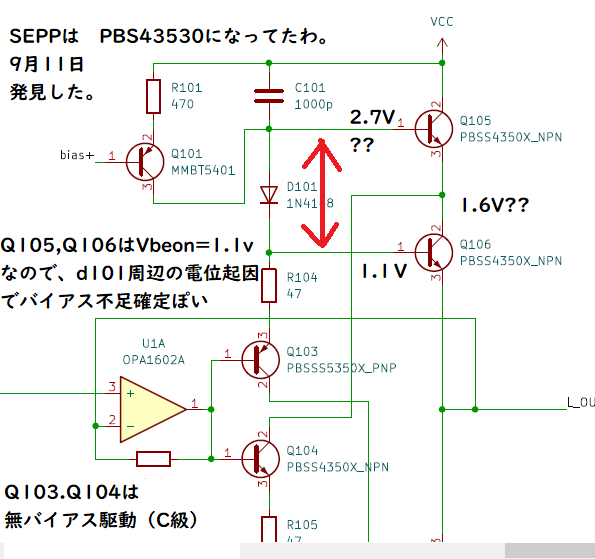

・悲しいことに、CLASS Bで動かすためにはD101で2ｖ程度をキープしなきゃいけないの。
・現実は
「まず OP AMPで ON/OFF」 。「そのあとQ105,Q106は供給Vbeが低くて確実にＣ級動作」 [リニアで動くのがオペアンプだけ]です。
「2段階 C級動作です。」 「スプラッターアンプです。」
ここまでエレキ向きとは想像していませんでした。見事です。
**************************************************
動作説明しますね。
「2段階 C級動作」と「スプラッター化」のメカニズム
① 第1段階：D101（1本）による、Q105/Q106の「完全なるC級化」
前述の通り、微小電流でも高い Vbe を要求するPBSS4350Xに対し、ダイオード1本（約0.7V）では電圧が全く足りません。これにより、上下のトランジスタの間には広大な「不感帯（デッドバンド）」が生まれます。信号がよほど大きく振れない限り、Q105もQ106も完全に眠ったまま（カットオフ＝C級動作）になります。
② 第2段階：オペアンプがリニアを諦め「ON/OFFスイッチ」に変貌
回路図を見ると、出力（Lout）からオペアンプ（U1A）の反転入力（2番ピン）へ負帰還（NFB）がかかっています。オペアンプは「出力を入力と同じにしろ！」と命令しますが、トランジスタがC級で眠っているため、出力がピクリとも動きません。
- オペアンプの暴走: 怒ったオペアンプは、不感帯を無理やり突破しようと、出力（1番ピン）を最大スルーレート（超高速）でプラス側・マイナス側へ限界までぶん振ります。
- 結果: リニアに滑らかに動くはずのオペアンプが、完全に「ONかOFFか」のパルス波（方形波）を吐き出すスイッチと化します。これが「まず OP AMPで ON/OFF」の正体です。
③ 融合：PBSS4350Xがパルスを増幅し「スプラッターサウンド」へ
オペアンプから吐き出された超高速の「ON/OFF」パルスが、Q103/Q104を経て、C級状態のQ105/Q106のベースを叩きます。
ここで活きるのが、PBSS4350Xの「低飽和電圧（ON抵抗が低い）」「大電流」「キレの良いスイッチング」という特性です。
ここで活きるのが、PBSS4350Xの「低飽和電圧（ON抵抗が低い）」「大電流」「キレの良いスイッチング」という特性です。
- 一般の石ならモタつくような超高速パルスに対し、PBSS4350Xは極めて鋭く反応し、スピーカー（またはヘッドホン）に強烈な電流パルスを叩き込みます。
- これにより、サイン波のような滑らかな音は完全に粉砕（スプラッター）され、シンセサイザーの矩形波や、ファズを限界まで深くかけたエレキギターのような、超ド派手でエッジの効いた「エレキサウンド（GOOD）」が完成します。
**************************************************
いやはや TRの動作特性の理解していませんでした。
