[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
USB PORTの使い方からアウトでした。
*******************************************************
アンプの見本
ジョンソンノイズを反映して正しく計測されておる。
****************************************
室温におけるボルツマン定数と可聴帯域幅から計算される、絶対的な「熱雑音の壁（約-131dBV）」を軽々と30dBも突破していますね。

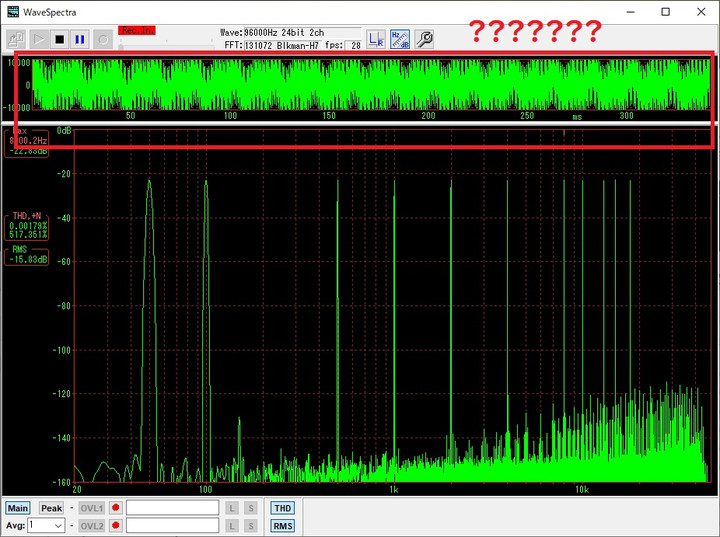

低域の発振もしっかり2ケ所ありました。高次波歪のもりあがりが確認できます。通常はエネルギー低下して小さくなります。。
通常は目的信号だけが強く、あとはそれなりです。
本家からエレキ向けの証明がされておりました。
***********************************************

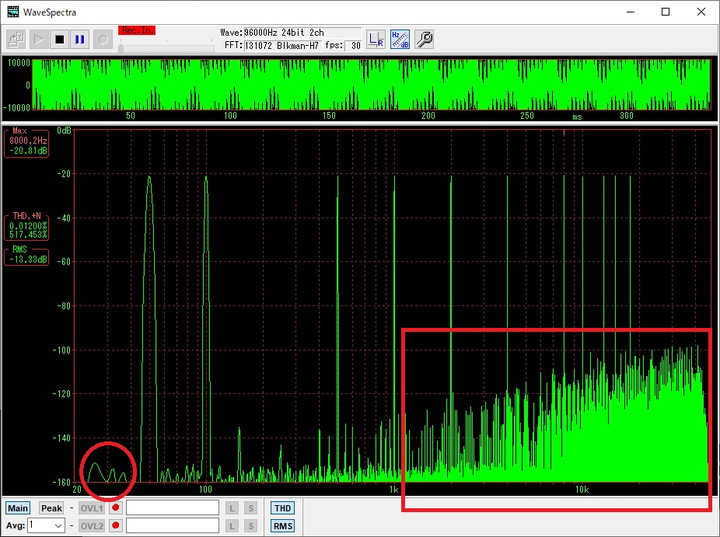

グラフの右側（1kHz〜10kHz以上）に、1kHzごとにビッシリと立っている強烈なトゲ（寄生発振やジャンプ現象によるビキビキ音）は、元の80Hzとは全く関係のないアンプが勝手に発している「超巨大な雑音（ノイズ）」です。
ソフト側はこれを全て「N（ノイズ）」として計算したため、本来なら0.001%以下であるべき項目が517%という、元の音楽信号の5倍以上のエネルギーを持つ爆音ノイズとして叩き出されてしまいました。
検査結果を隠さない男気を感じました。
つまり、測定者が結果(ノイズの%表示）を理解できていないことを自白しています。
測定結果が理解できないので、回路設計は無理ですね。
*********************************************************
原因

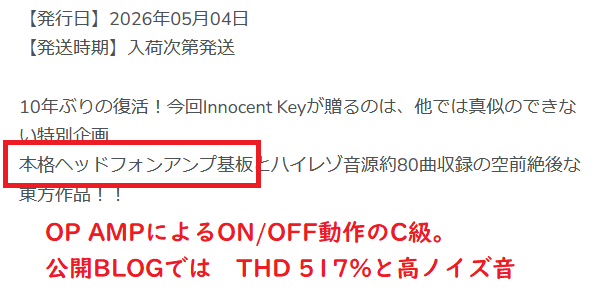

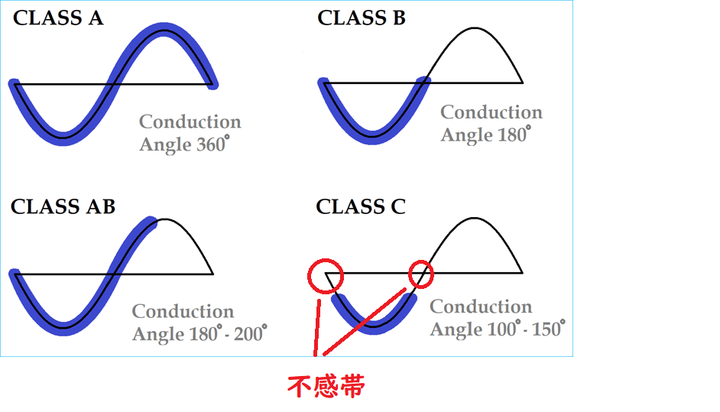

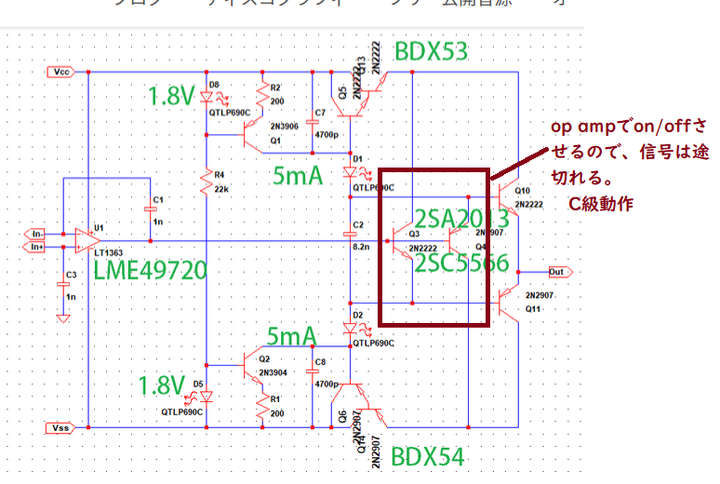

1： turn on /offする回路。 Ｃ級動作

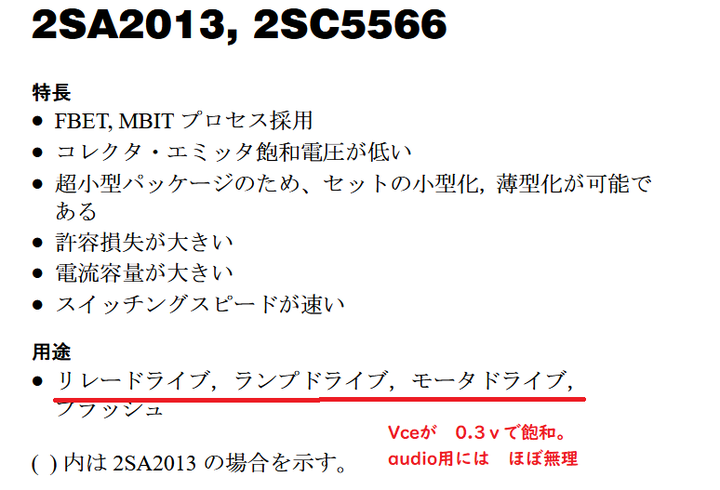

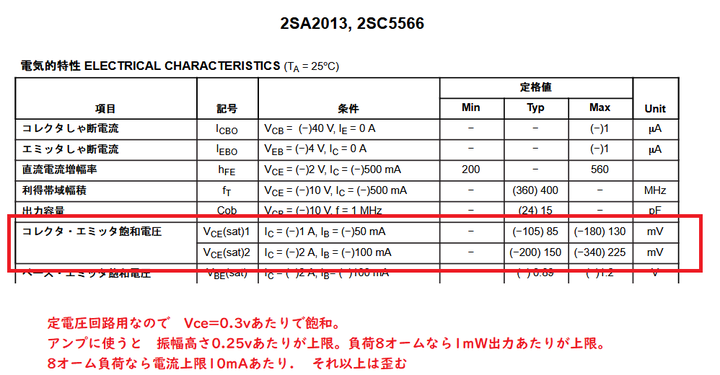

2： このトランジスタは安定化電源用。Vceが低いのことが特徴。

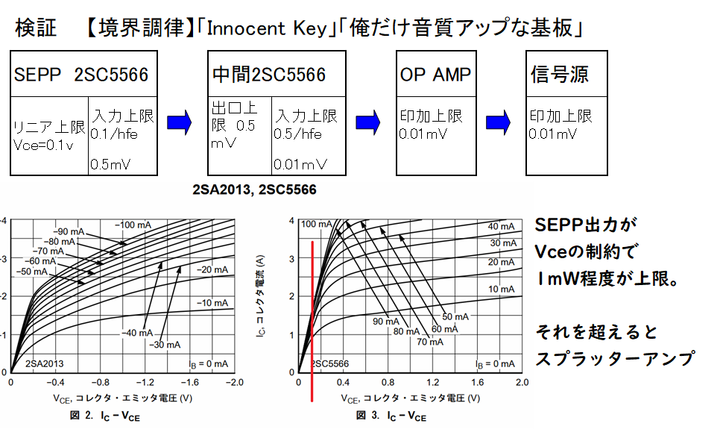

seppトランジスタ Vceが 使用上限0.1v程度とdata sheet。 終段100mAであればベース電流はhfeで割り返した0.5mAとなりリニア範囲はさらに狭くなる。（エミッター抵抗10オ－ム？？程度いれて使用範囲を拡大すのがセオリー。
出力はVceに縛られるので、op ampへの信号は1mVでは多すぎる。
過入力で歪ませて計測しておると 自白中。。
以上 スプラッターアンプと自白しています。
飽和する前で使うか？ 飽和した後の対数でつかうか？飽和したら歪の塊なんねん。
弓曲線部はリニアにならないので小信号、大信号時に弓にかけないのがaudio amp.
*****************************************************

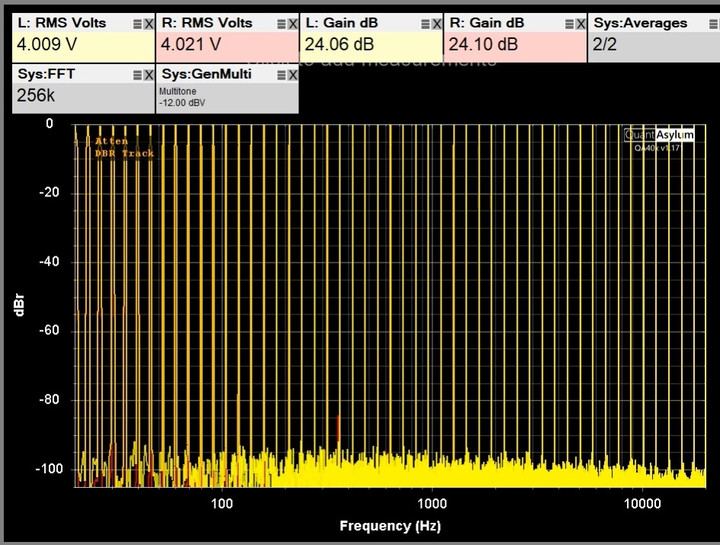

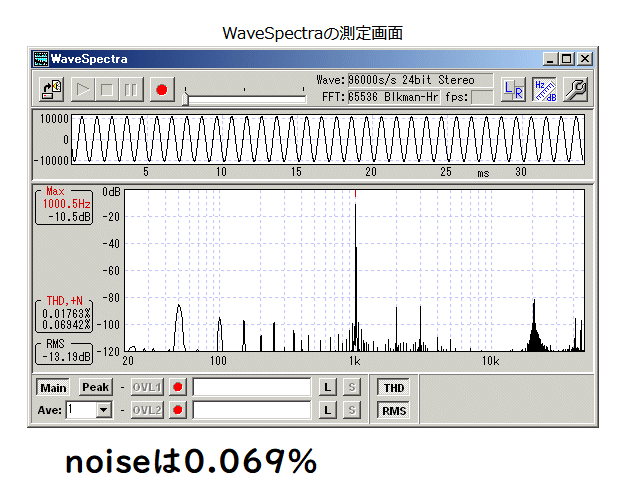

比較のために. 通常は目的信号だけが強く、あとはそれなりです。
信号波より低域の小山は電源周波数との相互変調起因の波形です。 電源能力より大きい信号を扱うとアンプ動作差が電源揺さぶりのAM変調になり、波形で出ます。これがエモイ音と人間は聞き取ります。
ノイズが100%を超えたら、audio には無理でｓ。
