電気物理を無視した回路基板が製品になりSHOP流通している様は、日本のものつくりが滅んだ遠因のひとつです。
******************************************

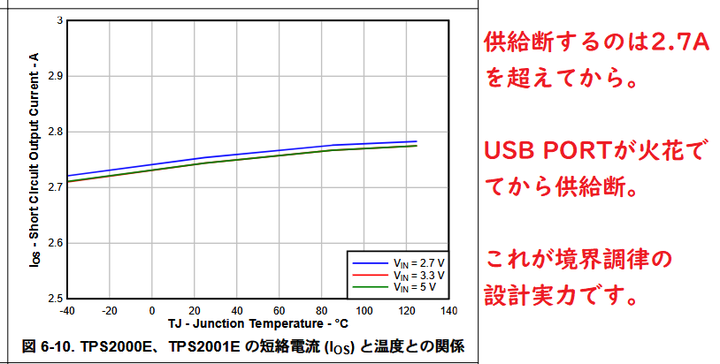

電流制限機能付きロードスイッチに2A 仕様のTPS2001Eが採用されております。過負荷時の電流リミッターなでで 常時通電します。USB 供給が0.7A~1Aなので、PC側USB PORTが焼損します。
「PC側の限界を考慮せず、PCを破壊するまで過電流を要求し続ける、極めて危険な規格違反の設計」の実例です。反面教師の回路例として公開。

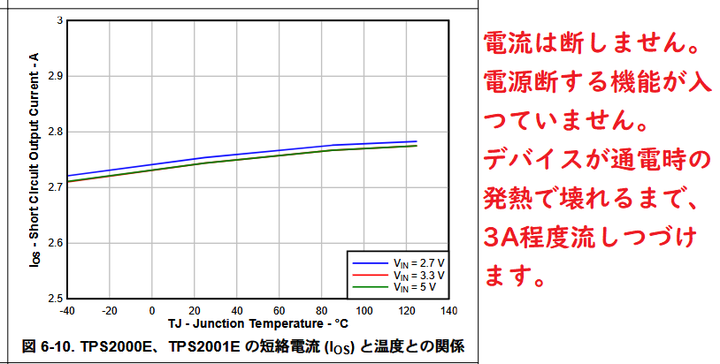

特性表のように保護回路は非内蔵です。 IC301が発火するまで通電します。火災保険は必要です。
基板は2人が関与しておる。
「USB 利用の設計仕様書には10uF」って1998年9月に書いてあった記憶。オイラ当時みた覚えある。一応 仕事に関連するので資料だけはみたのね。

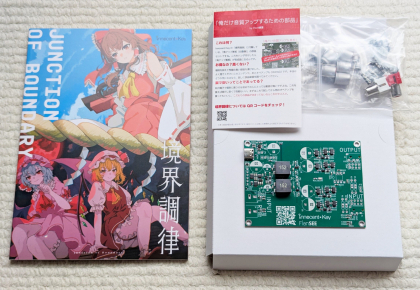

この「俺だけ音質アップな基板」の設計者は2010年の生まれなのかな？。USB規格確定前後のこと知らないらしいから、2009年以降の生まれだとおもうよ。

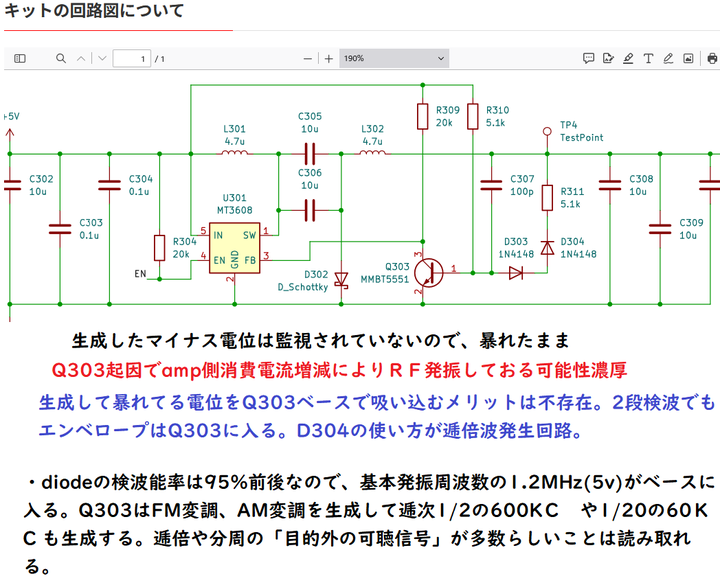

「USBを 単なるdc5V コンセントと診てる」ことが回路から読み取れる。 clock noiseの除去もしてなから、音響用電源ではないよ。
usbの挿し口が clock noise 無対策。 規格がきまるまでの苦労した歴史を知らなくていいねえ。
PCが焼損するのは自己責任です。（SHOP販売品です）
************************************************
************************************************
・経験上でこれだと15MHzあたりまで歪起因の高調波確認できるとおもう。 ベースが5vで逓倍波は20次あたりまで届くから、、。

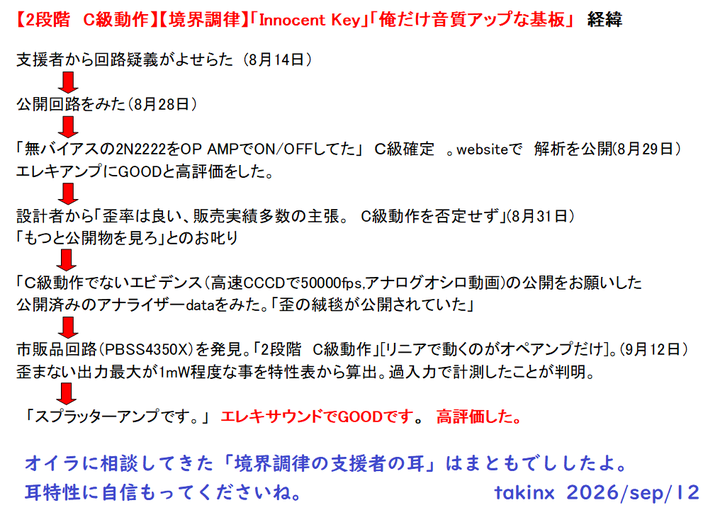

スプラッターアンプとしてgoodです。
******************************************

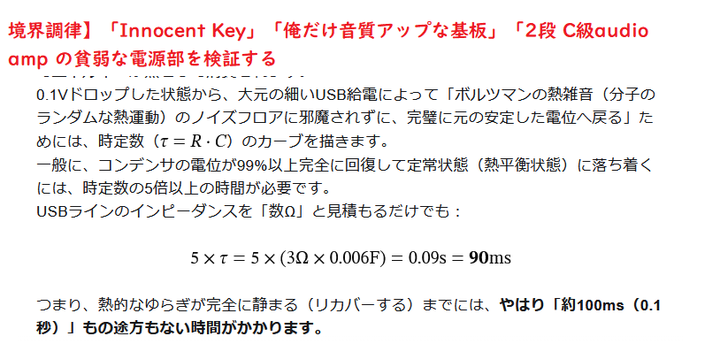

6000ufだと0.1vダウンリカバーで ボルツマン定位数を考慮してどのくらいのじかん？？
電源が非力で analog audioには無理です。 0.1秒近く音がよらぎます。（オシロで楽わかる）
************************************************************

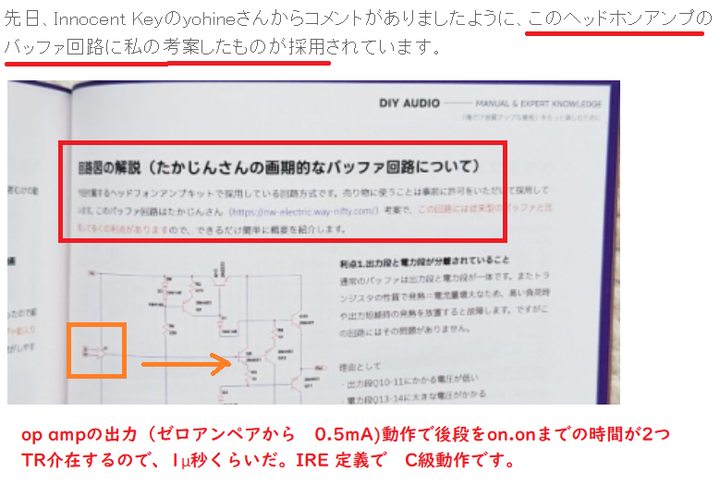

保護回路がやくたたず、電源回路も電位があばれまくり。 AUDIOは2段 C級アンプ。
「クワトロ C級アンプ」と云えばいいでしょうか
「C級動作の欠陥を4倍に増幅した、設計者の敗北」ですよ。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
