RADIO KITS IN JA　 : 低電圧12AU7 :カソードフォロアヘッドホンアンプ X-YAHA.　初回実験基板

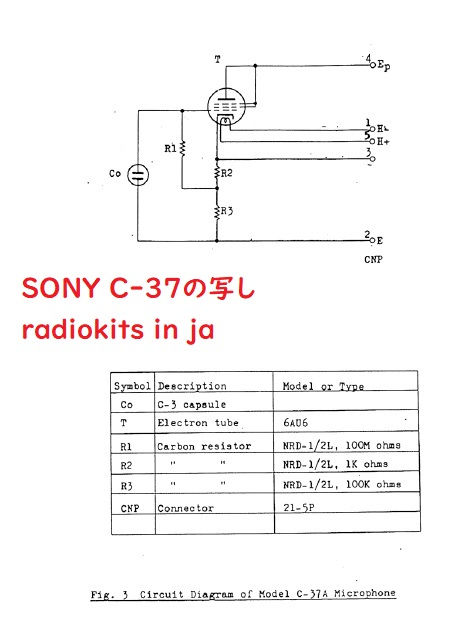

真空管アンプのカソードフォロアとして有名なのは、　SONY C-37(1958年　発売）

6AU6の電流を物凄く絞ってつかっており、入力信号大小によるカソード電流のアバレを殺した設計。

真空管は、流れる電流の変化が少ないほど、入力信号に対して素直に（リニアに）反応します。

***************************************************

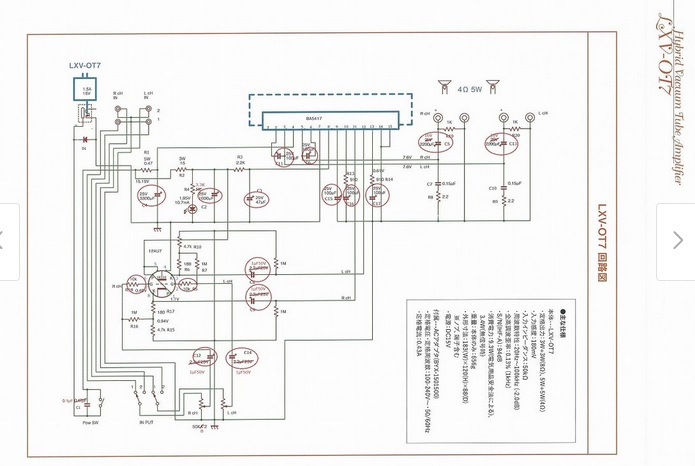

近年では　2018年12月19日発売「LXV-OT7」。luxmanからの発売品.2019年発売時の定価が35,000円

SONY　C-37 並みに電流を絞るとカソード側抵抗は33K～39Kオームがネライになる。

****************************************

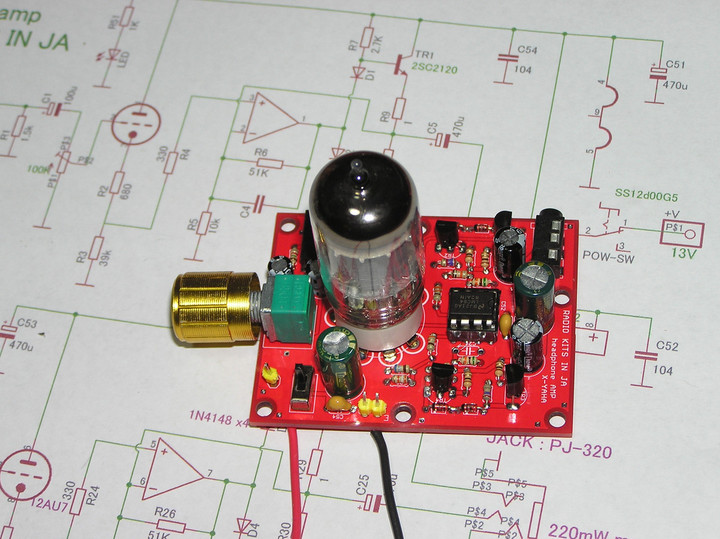

今日の自作例は、　低圧式　12AU7カソードフォロア式　ヘッドホンアンプ。　

音源をスマホした場合に真空管側に生じる電位のベストを実測していったら、1.5Kオームになった。　理論でなく実験からでた数値。1.5K～3K位がベスト。それより大きいとスマホ側が32オーム設計なので、高負荷になってしぼむ。

YAHAはプレート側で信号取り出し。　これはカソード側で取り出しの「 X-YAHA 」の名称にした。アルファベット　Yの前が　X 。

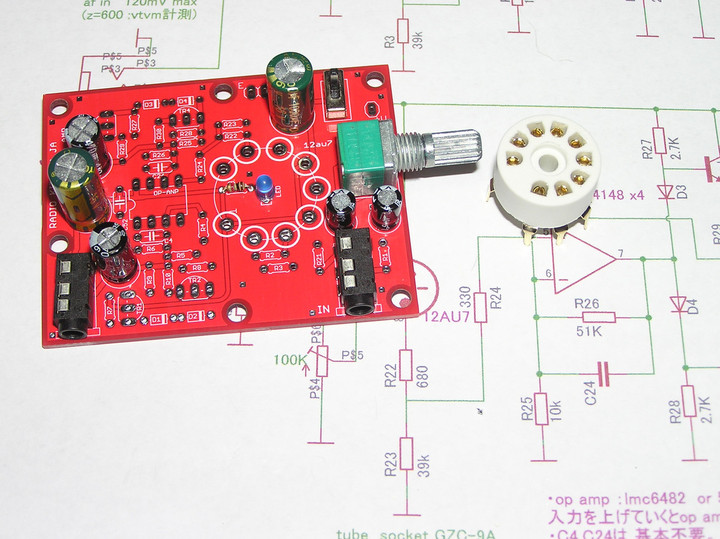

NE5532では鳴らない。レールTOレール　のIC だけ動作する。LMC6482、TLC2272で確認済み。音量は　TLC2722 が LMC6482より　少しだけ大きい。TLC2722を改めて購入する必要はよわい。

AD882は理論上では動く。　

プレート側から信号をもらった時の1/10の音量になった。　3mWなのでヘッドホンとしては不足。

OP AMPの増幅度をあげてみた

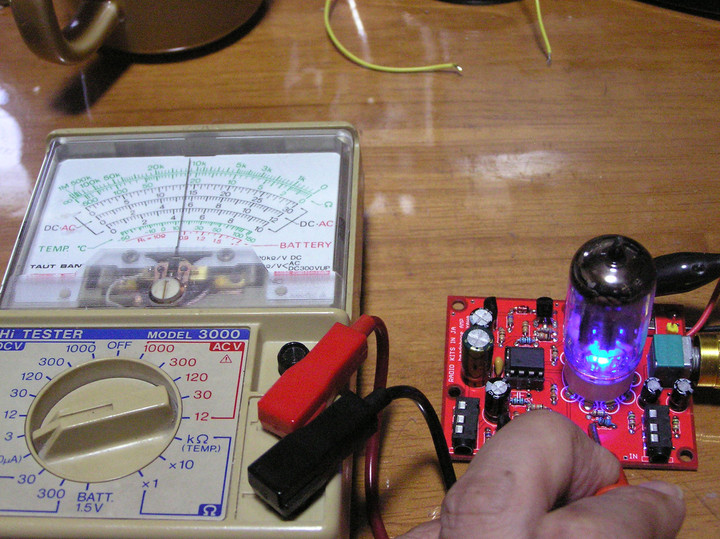

　JIS 合格のマルチメーターを持っていないが、カソード抵抗を68Kにして1.40Vくらい。

カソード抵抗39Kで1.35Ｖくらい。

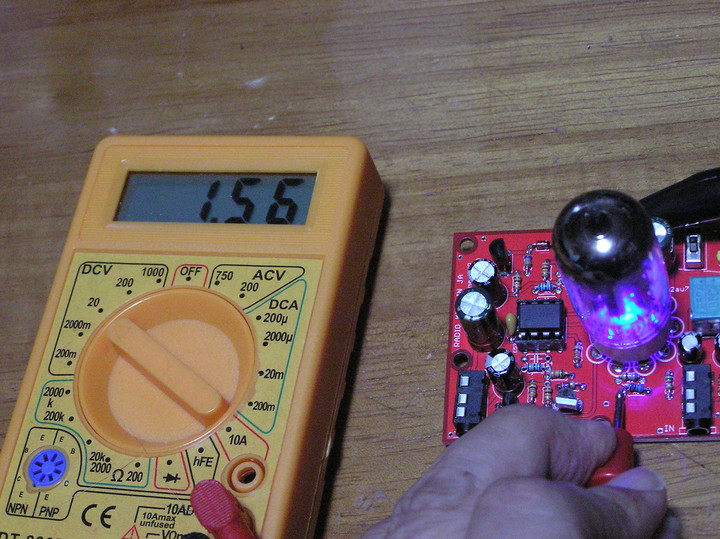

カソード抵抗68Ｋに1.4V程度かかる？？。　電流は0.020ミリアンペア。　ここまでちいさいと入力信号大小による変化はどうなる。　

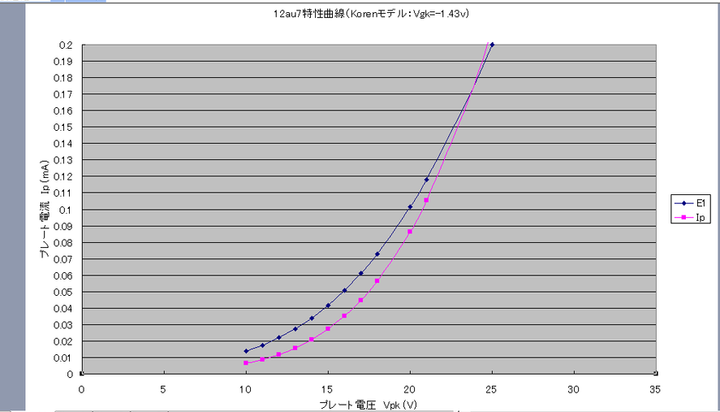

Norman Korenの3極管プレート電流モデル式では、1.41V掛かっていれば　CLASS Aになる

有効電位の計算式：

E₁ = (V_pk / K_p) · ln[1 + exp(K_p · (1/μ + V_gk / √(K_vb + V_pk²)))]

ヘッドホンで聴いて、こんなに良い音でいいの？？？　とは思った。

RK-373.　　　通算612作目。

バイアス　1.400Vの壁があるので　AF球は　動作中バイアスで1.40Vより低くならければ歪まない。　安全をみて1.42や1.43Vにする。　マルチメータを手配した。これで1.405Vは計測できる。

出力が小さいので工夫中　。

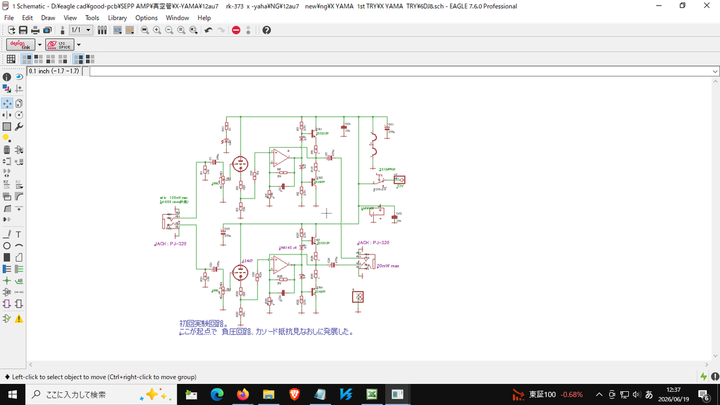

ここに続く。負圧回路を載せたのをRK-373v1 とした。　　(負圧なしがRK-373)

本実験以降は　RK-373v1に移行する。

Ｘ-YAHA はここにて公開。
