過去公開済みの受信機基板の感度PDF. AGCが低いLA1600系はお薦めしない。電子工作としてはAGC 80dBはほしい。

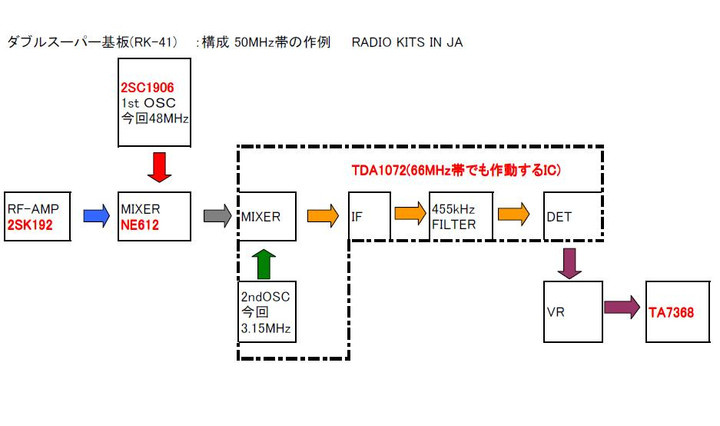

TDA1072をベ－スにした作例 ：RK-41 2018年12月の作例
****************************************************

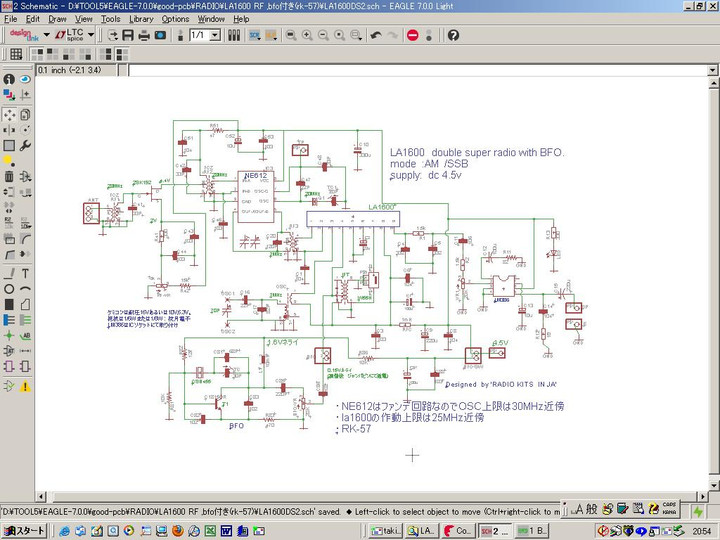

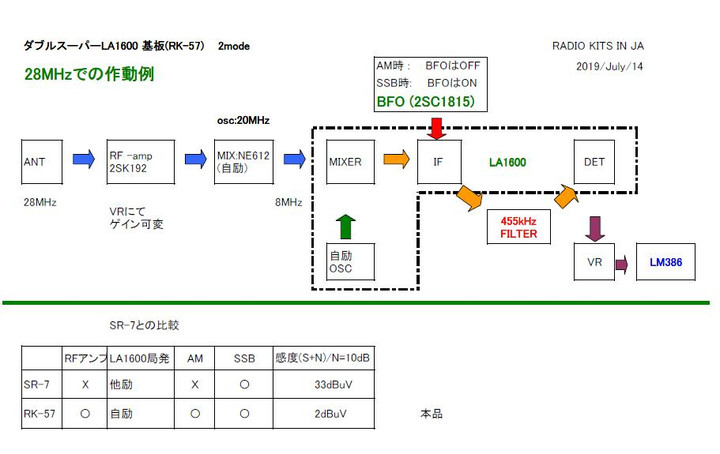

LA1600をベースにしたダブルスーパー: RK-57 2019年の作例
1ST OSCが基本波発振回路。
*******************************************************

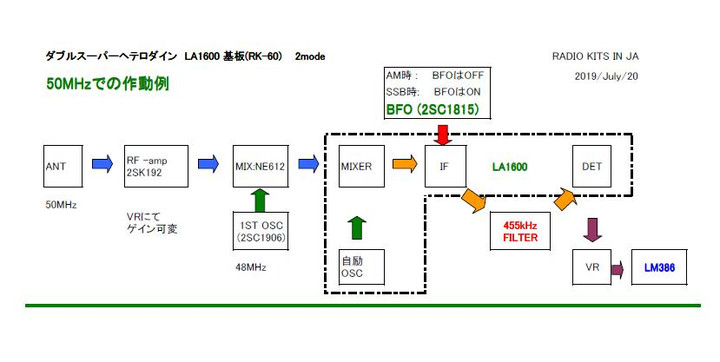

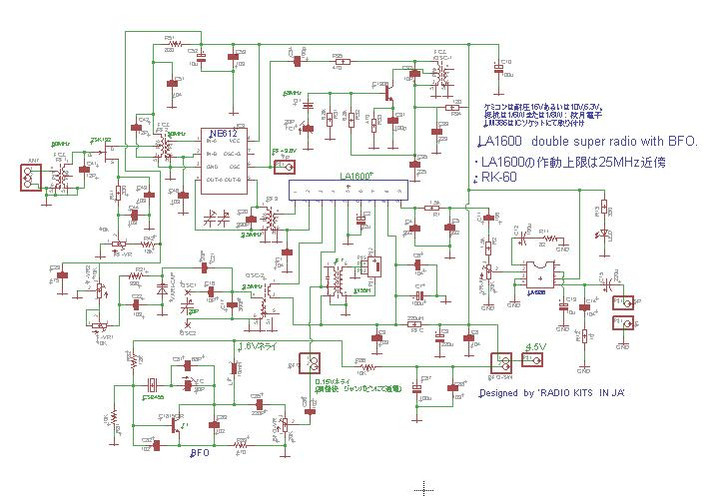

LA1600をベースにしたダブルスーパー: RK-60 2019年の作例
1ST OSCがオーバートーン発振回路。
*********************************************

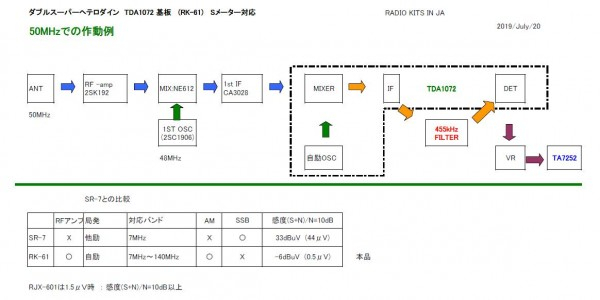

TDA1072をベースにしたダブルスーパー: RK-61 2019年の作例
