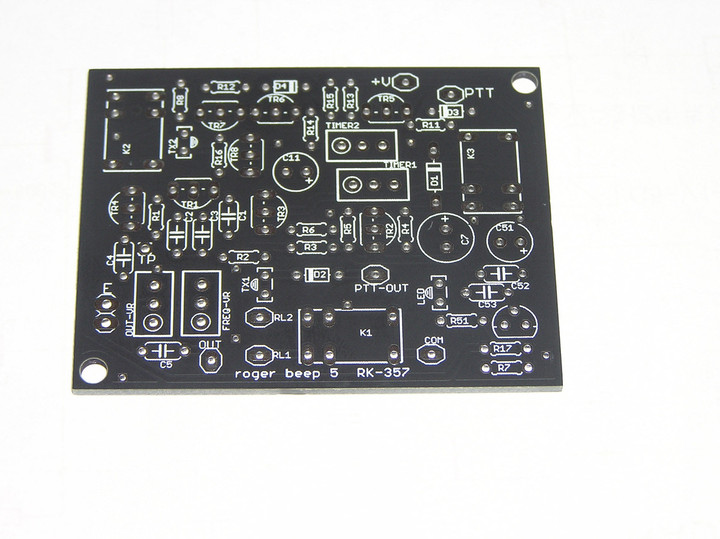

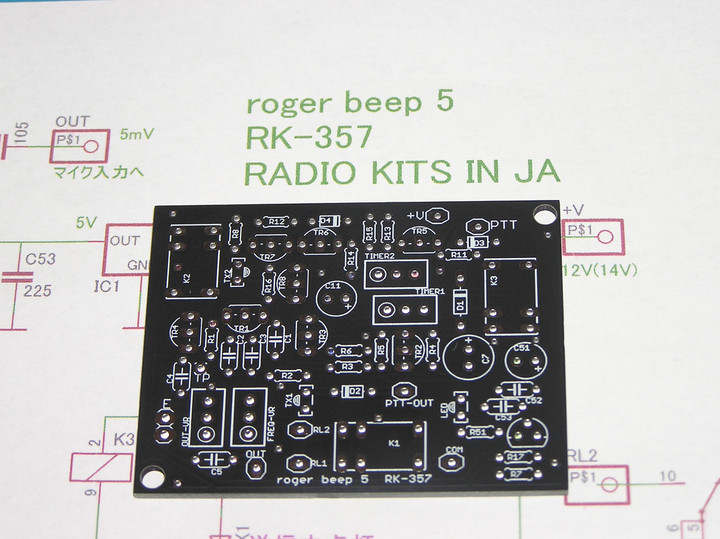

スタンバイビーの第5弾。RK-357.

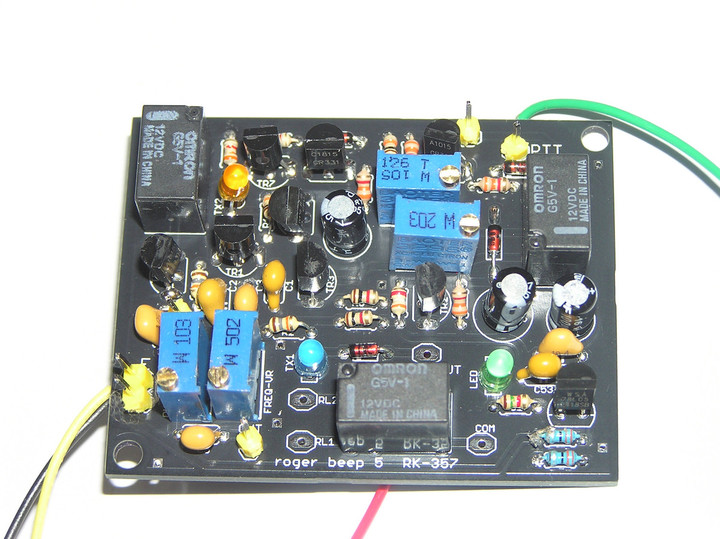

両鳴りをトランジスタ8石で構成したスタンバイビー （ 英語圏では roger beep と呼ぶ)

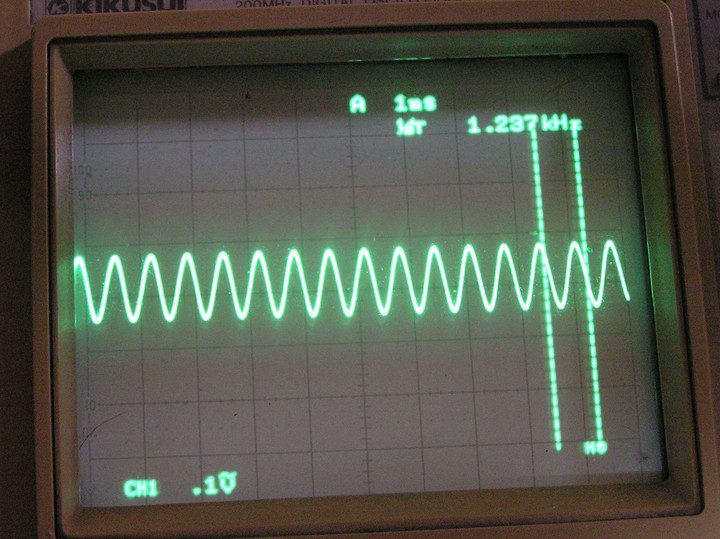

トーン周波数は半固定VRで可変。 動画のは1.3kHzくらいの音
4ケ所は調整必要。
1：トーンのVR.

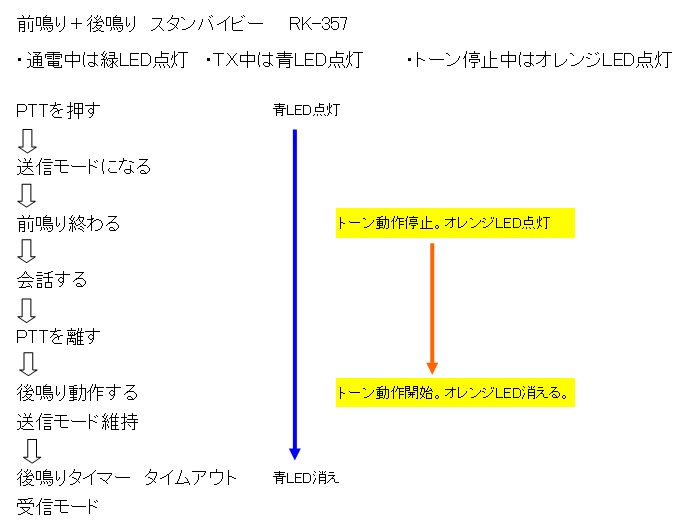

2：前鳴り時間調整VR. 動画での前鳴り時間は２秒にした
3：後鳴り時間調整VR.
4：マイクへの出力調整VR 。
通算603作目：
