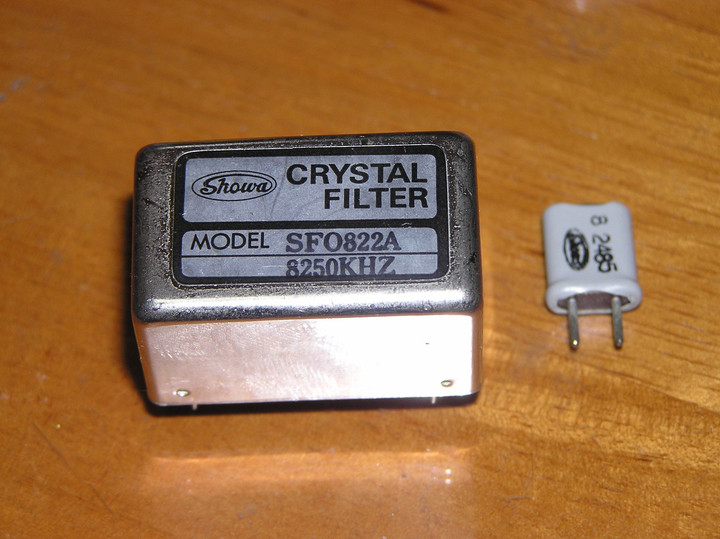

セコンドハンドで流通しておる昭和のX'tal filter.

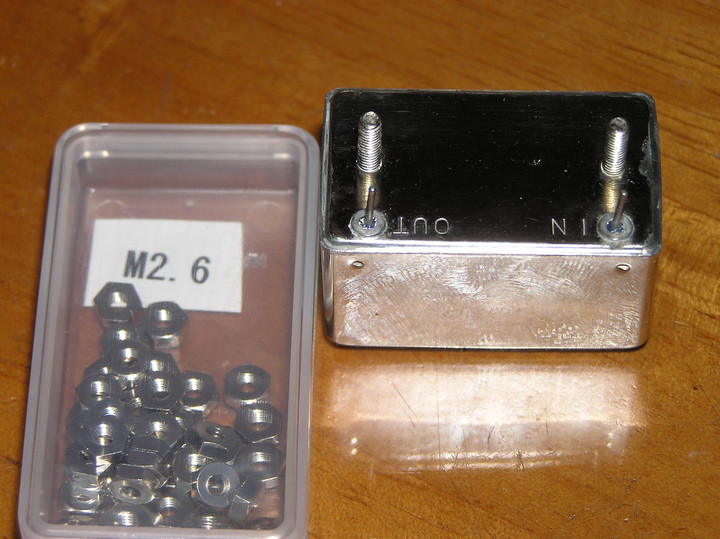

基板取付用のナットレスでyahooにいまもある。　写真のようにjis の　m2.6ナットが適合する。

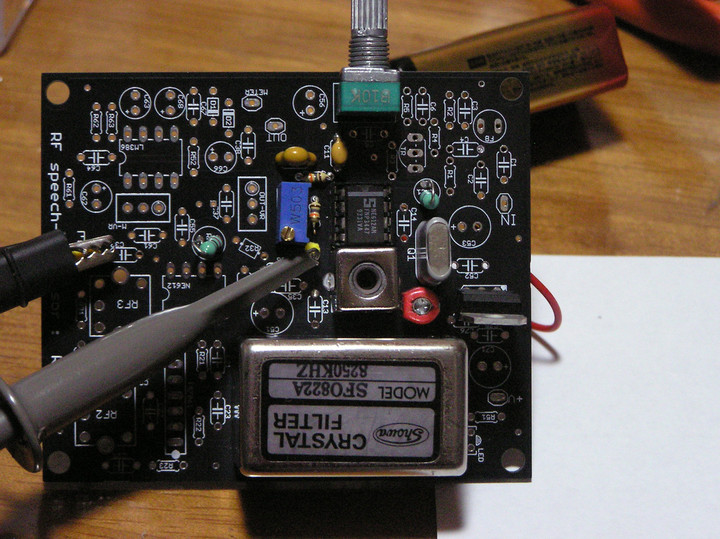

基板につけて水晶振動子の発振具合から確認する。

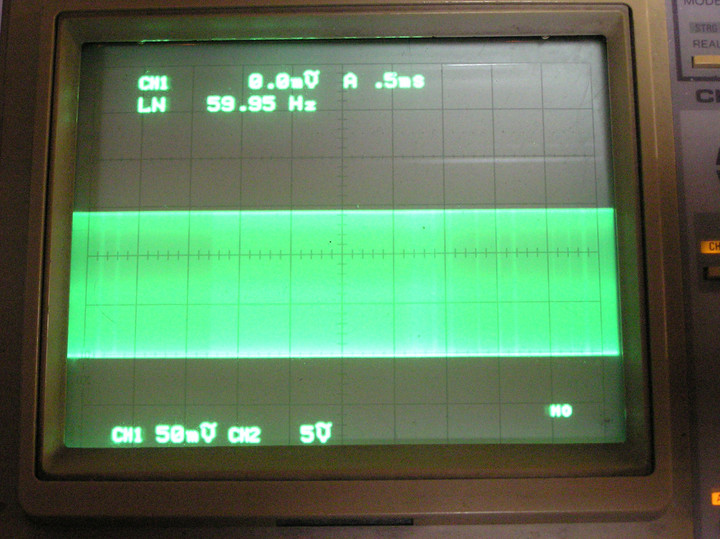

発振が弱い。頑張って0.15V程度しかでてこない。rk-174ではCSB455使用でrf=70mV。水晶振動子なのでQがCSB455より2桁大きく、もう少しOSCできるはず　経年変化でQが下がっておる気配。

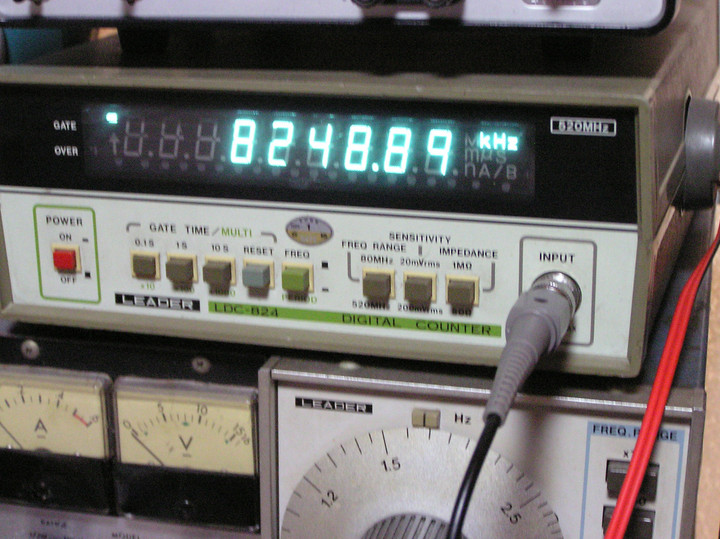

フィルターセンターが8250なので、この8248.7近傍でよいが、

水晶振動子には8.2485MHzの印字がある。

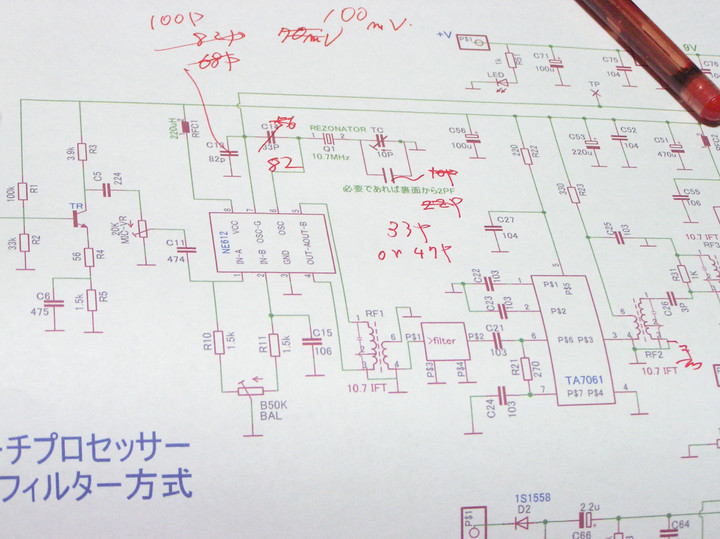

水晶振動子に直列に入れるCは40PFほどになった。　これも大きすぎてやや妖しい。

近20年に製造された10.7MHz 水晶振動子とは少し挙動がちがう。

****************************************

Qが下がりにくい部品配置に変更する。
