RADIO KITS IN JA　 : デュアルゲート fet　でのOSC と乗算。

考え方は、

これをスイッチング動作（乗算）させるには、G2はマイナス側に大きくスイングさせる必要がある。G2がゼロボルトでは、不足。

信号を強くいれてCUT OFF MODEに飛び込むのは　sharp cut 特性の真空管。半導体を明確にon/offさせるには、供給エネルギーをon/offさせるが早い。

***********************************

昔、AM変調実験で駄目だったのを思い出した。

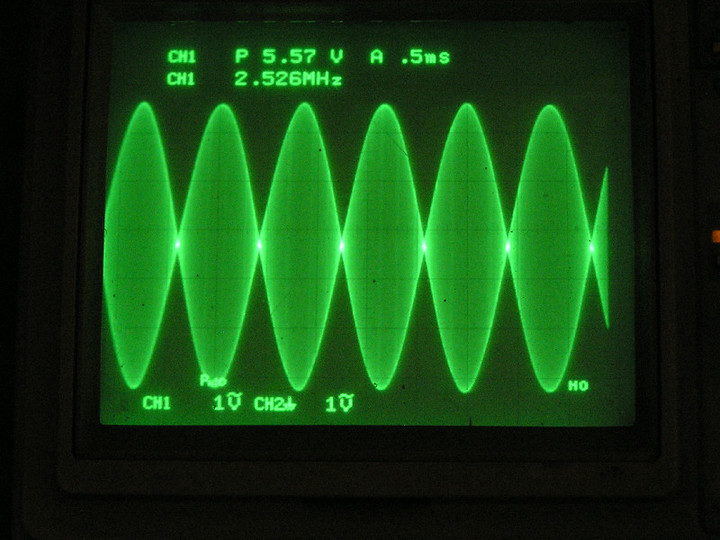

3ＳＫ114を使った変調波形。能動式だ。雑誌記載の回路そのままで実験。記事は2017年9月 3日 (日)　ここ。

。

乗算の波形ではない。　加算回路の波形にしかならない。　まあ雑誌に嘘がどうどうと書いてあった。

3SK114のG2にAF信号を入れると40dBほどOUTが弱ってでてくる。

*********************************************************

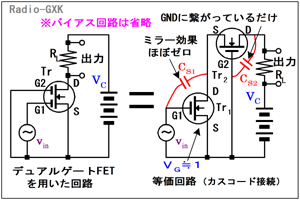

等価回路での理解ができたので、ネライの動作点も読めた。　

波形面ではトランジスタでのスイッチング生成物より　ワンランク劣る。変調用途には無理だろう。　実験ミスもありえるので、再度　実験はしてみる。

*********************************************************

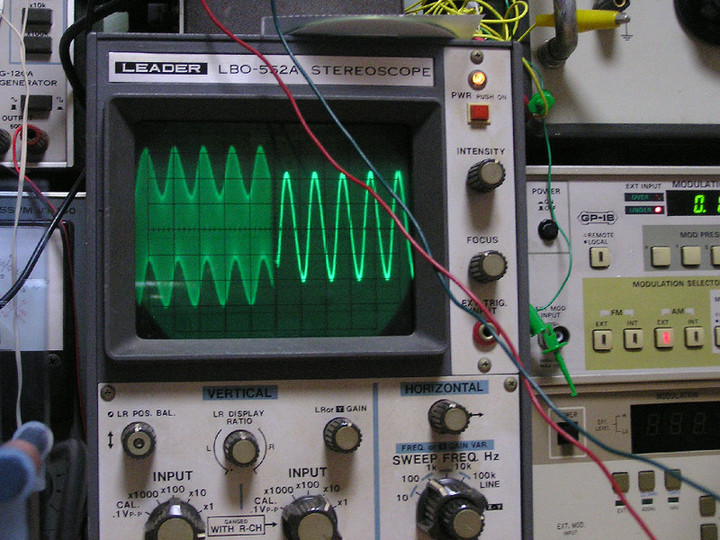

AM変調は　この位はほしい。

乗算　と　加算　は背中合わせ。　バイアス次第で　加算にもなるし、乗算にもなる。　電気式ではバイアス深さが考慮されていない　浅い思考の表現になっている。　
