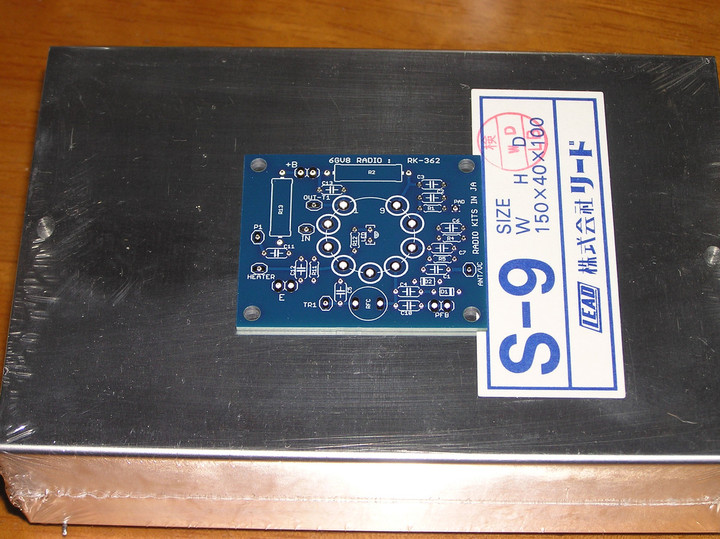

リードのシャーシＳ-9.　プリント基板でつくる1球ラジオ。単球ラジオの第13弾

P1010012

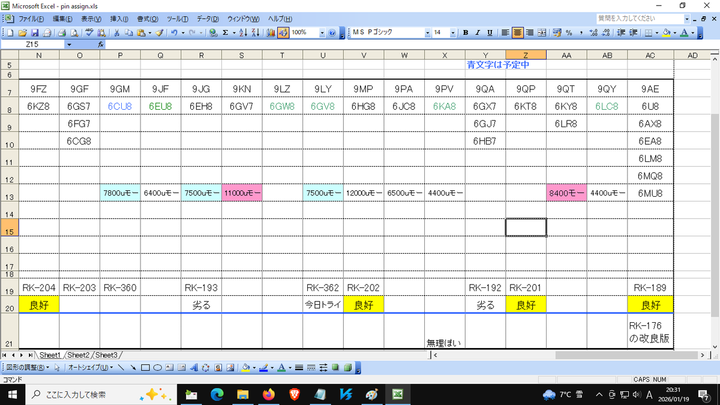

PIN アサインは9LY。　これは初めての球になるので、癖は不明。

P1010011

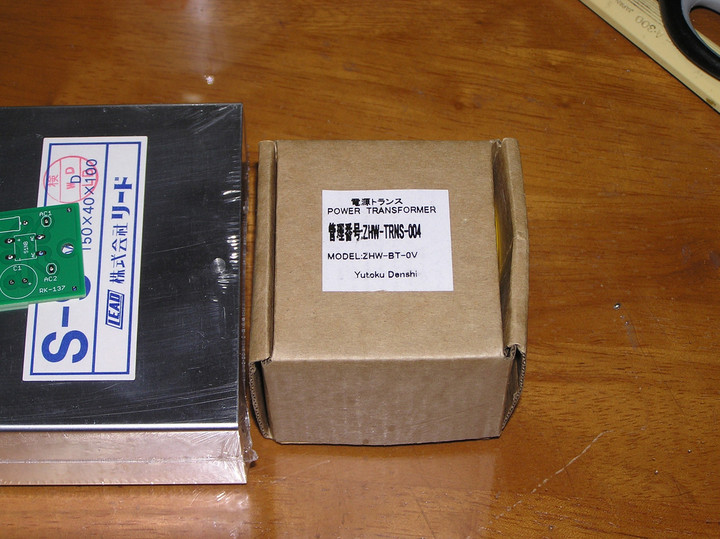

祐徳電子から販売しておったBT-0V.

+Bが20mAなので　複合管1球で鳴らす容量として丁度良い。　

6EW6+6EW6 の2球だと　このトランスでは容量不足。30mAていどはほしい。

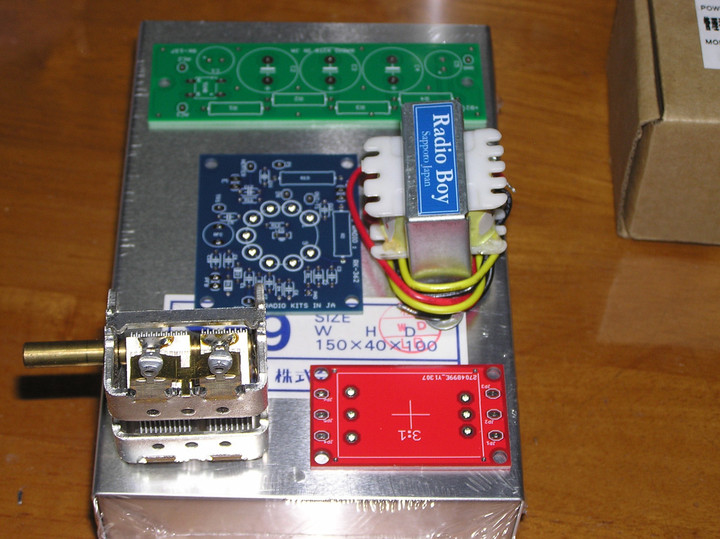

P1010013

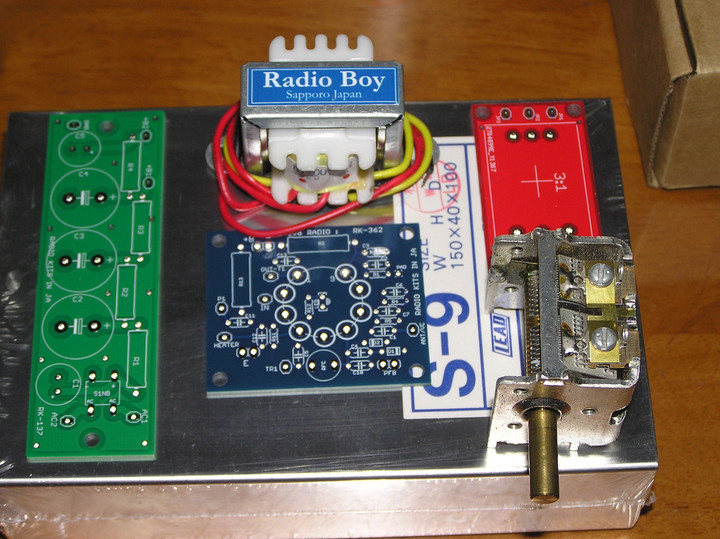

P1010014

出力トランスは「 20K:8 」.

これを10K:8 トランスでやってしまうと10dBほど出力が下がる。

領布中の単球ラジオ基板のPDFはここ。pin_a.pdfをダウンロード


6KY8はサトー電気に5本ほど差上げたので手持ちゼロ
