1：低周波信号はツインTで発振(周波数はVRで可変）。 出力コンデンサーは2KV耐圧。（真空管アンプ対応）
2：RF信号は 上記低周波信号でAM変調。 RF周波数は中間周波数（450kc,455kc).変調度はVRで可変。
**********************************************************

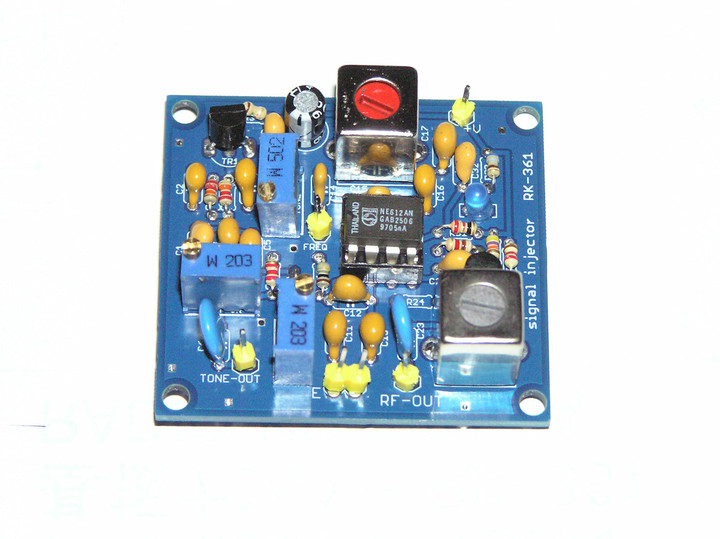

いままでのシグナルイジェクターより、小型化してみた。

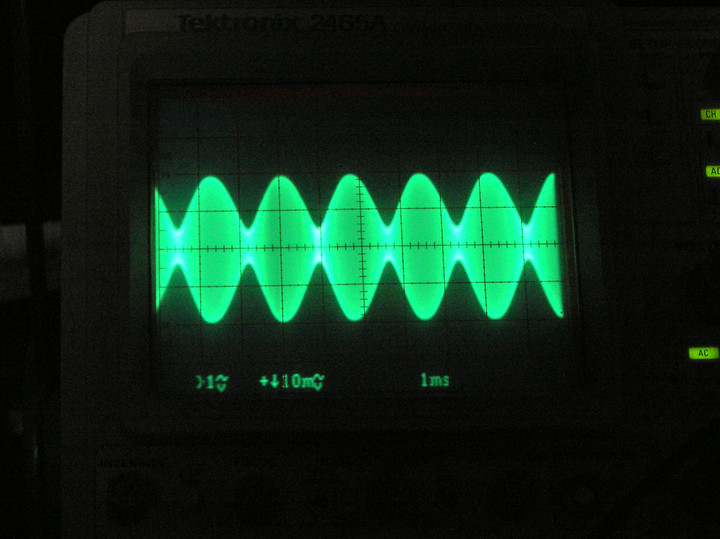

変調は綺麗だね。
ラジオの中間周波数が455kHzと450kHzの2種類あるので、LC発振にしてみた。

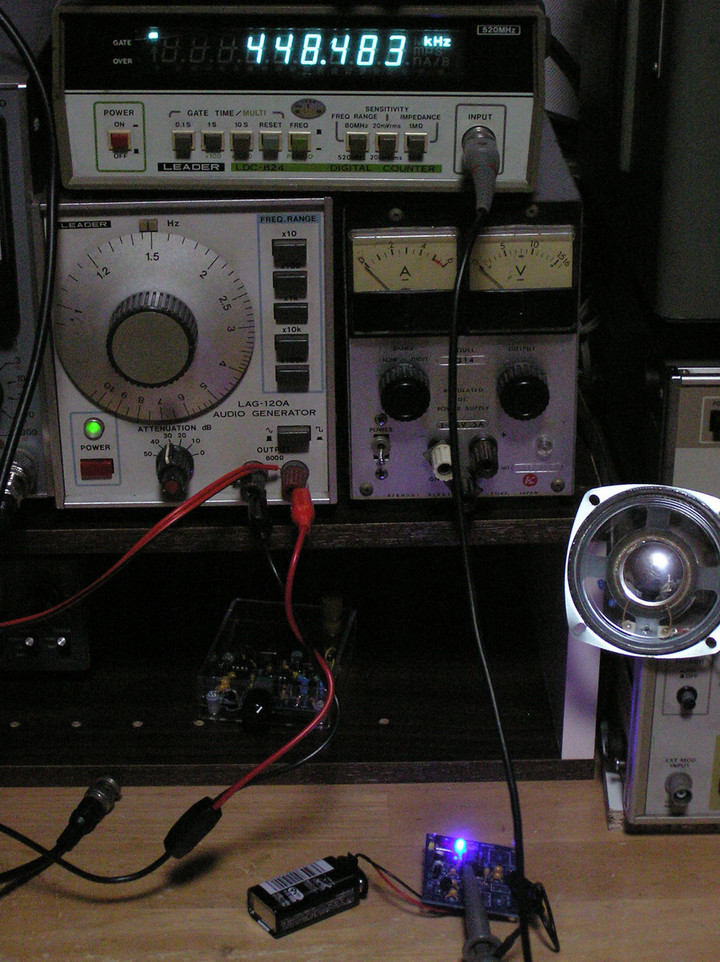

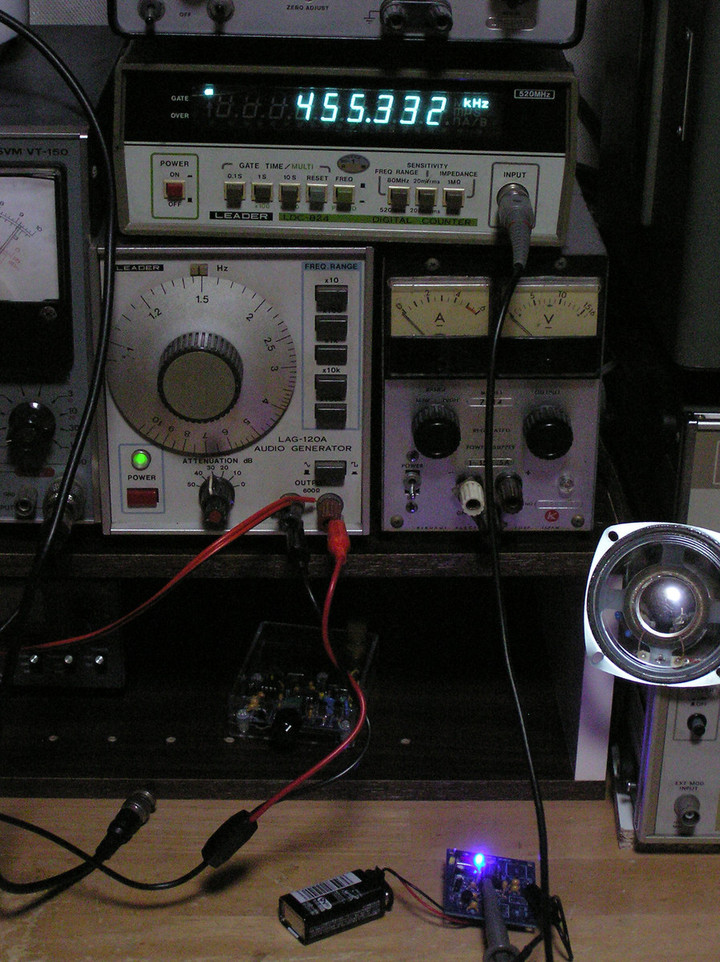

447～455kHzになるようにc=330pFにした。
Ｃ＝220pFだと550kHz近傍になった。
通算600作目。
RK-361
