RADIO KITS IN JA　 : TS520の周波数表示を数値表示化案。　100kHzマーカー　公開。IQ復調をアナログで行う回路。

LO,VFO等の周波数を加算、引算すると周波数を周波数カウンターで表示できる。

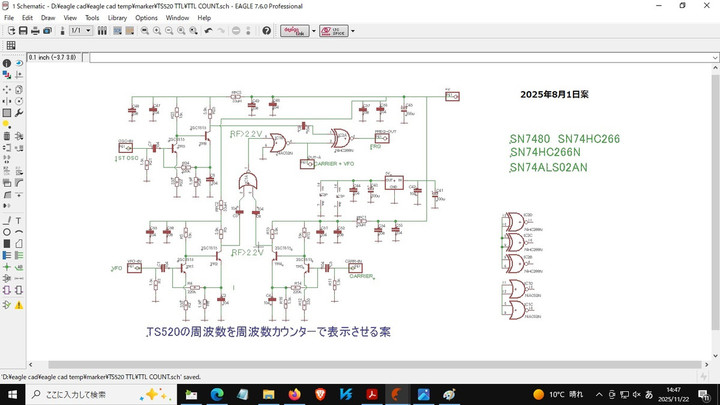

TTL で構成してみた。TTLは5V供給。2025年8月1日の案。

適時　補正してください、　DATAはここ。ts520_ttl.zipをダウンロード

***************************************

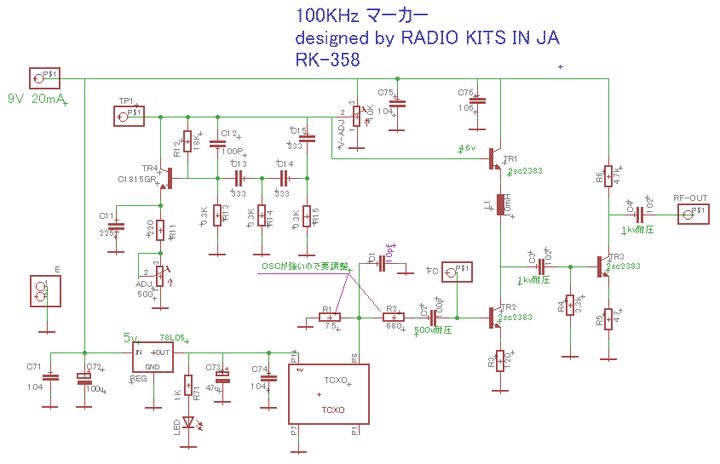

100KC マーカー

100ｋｃの高調波を上手に出すには、bufferへ過入力ぎみなことがベスト。

耐圧50Vトランジスタでは飛ぶので、160V耐圧の2sc2383にしてみた。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

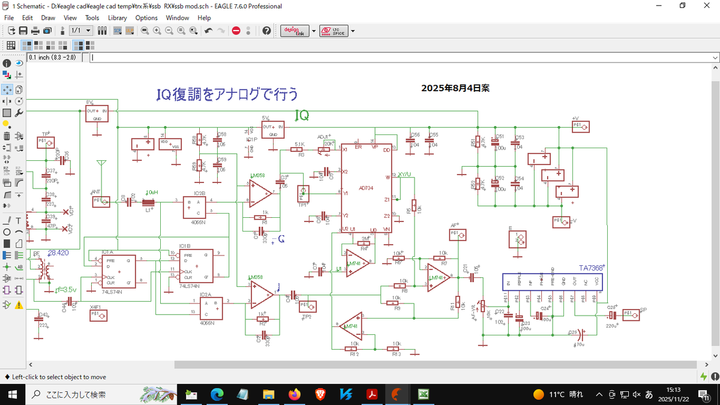

IQ復調をアナログで行う回路。1970年代には専用ICが販売されておったが、後継ICをアナログデバイス社から教えてもらった。2025年8月4日作図。
