高性能なCW フィルター　　 eagle cad で基板化中

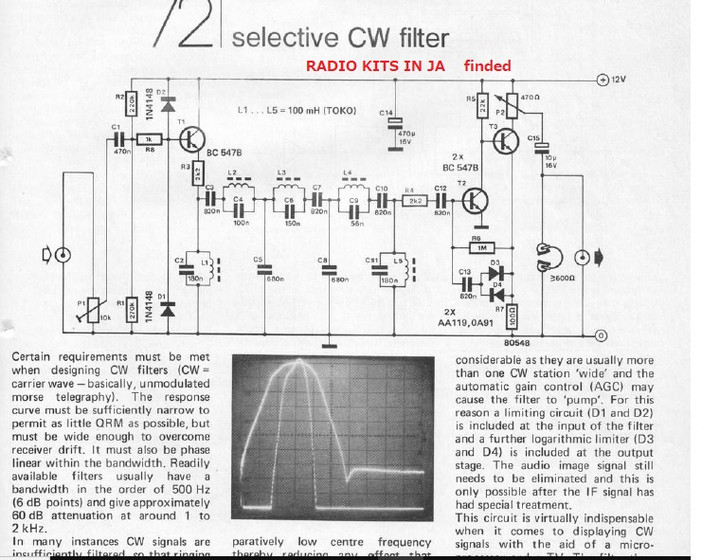

1963年の古典回路に、選択度のよいCWフィルター回路が公開されている。

63年前の回路だが、OP-AMPではここまでの選択度は無理である。

英文PDFも公開しておく、cw_filter_toko.pdfをダウンロード

オシロの水平軸は1目盛り200Hz .

Cw_4

ＬＣ共振の3段なので75～90dB程度の山になる。幅はQにも左右される.

ピークの山は　小山もできるのでCUT and try

TOKOのLは可変タイプだった記憶。　700Hzにするには　C＝430NF近傍

*********************************

EAGLE CAD soft は下記をDL

eagle_952.zipをダウンロード

lbr.zipをダウンロード

eagle_pcb_710_version.rarをダウンロード

eagle_cad.zipをダウンロード
