2025年11月24日時点での基板リストをup.
rk-350以降のtryはデータでパラパラとup済み。

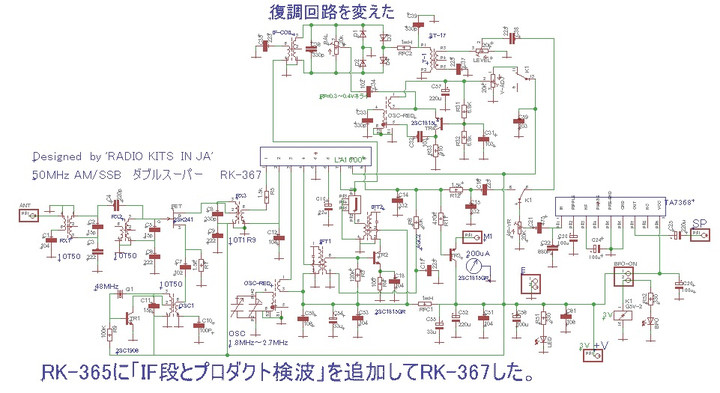

50MHz AM ダブルスーパー受信機 IF追加 RK-367は初期回路案は公開済み。
追加IFにもAGC.
フロントエンドは複同調にして感度変化の凸凹を減らす。C4の大小で感度は異なる。
低周波段間トランスで音声信号は昇圧されるので、マイナスゲインにはなりにくい。2次側のC37は入れてみた。あった方がよい結果？？？だった記憶。（基板に誘起にした外乱ノイズが小さくなって、単球ラジオではよい結果だった）
12月から通電実験確認。

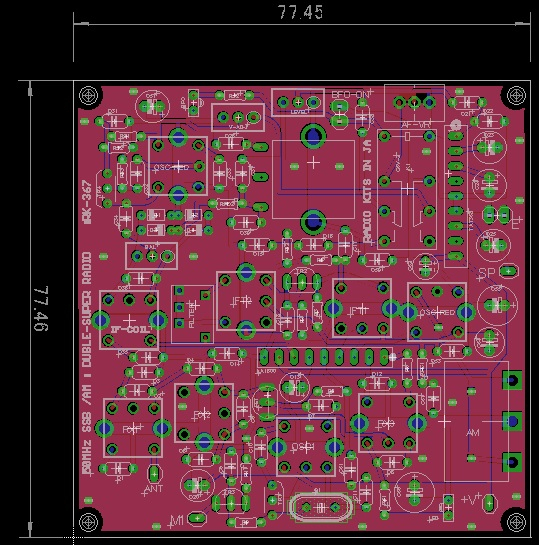

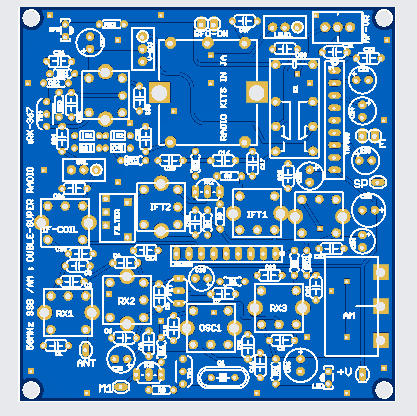

ST-30でも性能面でOKな感じもするので、載せたら4mmほど基板小さくなった・
