エレクトリック キーヤー。   モニター音はLM386でSPからでる

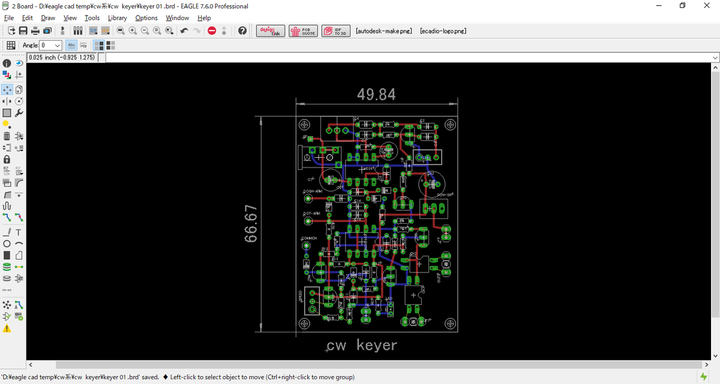

アナログでkeyerの基板にしてみた。案です。

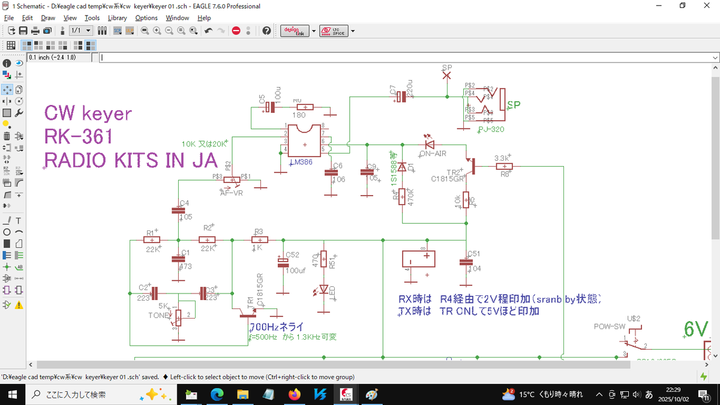

W7ZOIの回路とイコール。

KEYに連動してLED光る。モニター音はLM386でSPからでるが、この回路は乾電池6V専用。3端子レギュレータはTX/RX切り替え時にブツ音になる。

トーン周波数はVRで500Hzから1.3kHz範囲。

2026年10月追記。 この基板は失念しておった 手配する。番号は380台になるとおもう。
