YouTube: FM stereo demodulation TDA7040 drives TDA7050

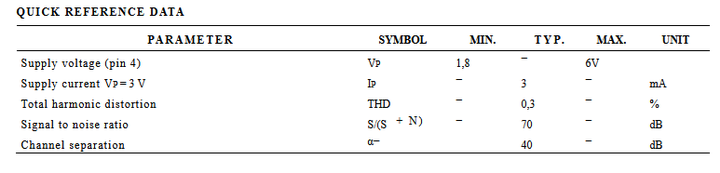

1986年リリースのTDA7040 . SNは70dB. LR分離は40dB. 3V駆動IC
LR分離は5V,6V,9V ICの方が有利だが、3Vで40dB取れたIC,
1986年時点ではDIP品。 SOPは1996年投入。
*********************************************
メーカー製品の分離度
DSP-AX459(DSP 2006年発売: YAMAHA）が LR分離 42dB.
M-CR612(マランツ 現行品）でも LR分離 42dB.
*************************************************
2023年のここに公開済み。メーカー製品が分離度42dB程度なので、分離度45dBほしければ自作になる。

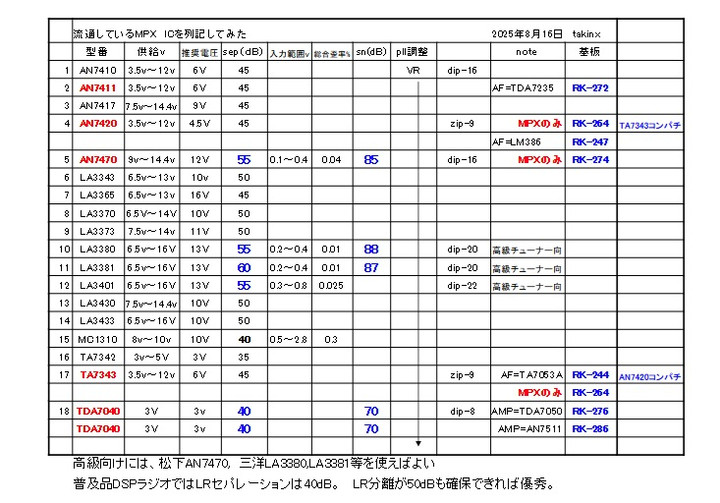

MPX は4つほど基板化すみ。 AN7470が高性能。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
中国製MPXキットが今は流通している。
LA3401は13V供給でないと特性が悪い。 12供給は褒められない。

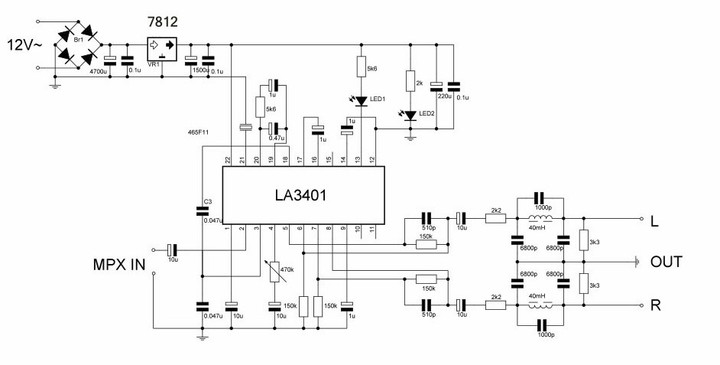

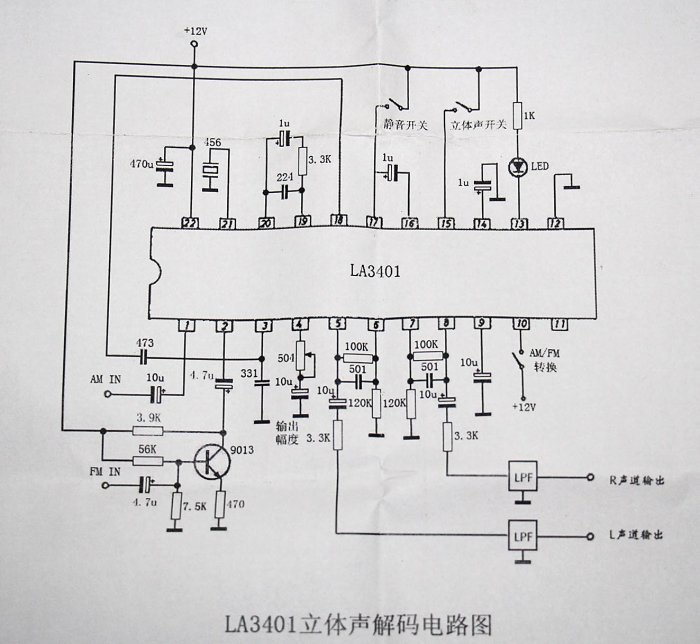

LA3401を使ったもの5種類

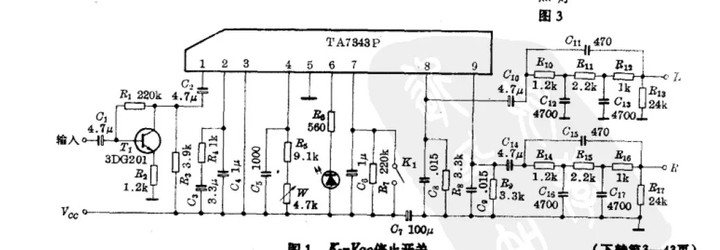

TA7343を使ったもの7種。
オイラが基板化した2023年には 中国製キットはなかったので進化してる。
