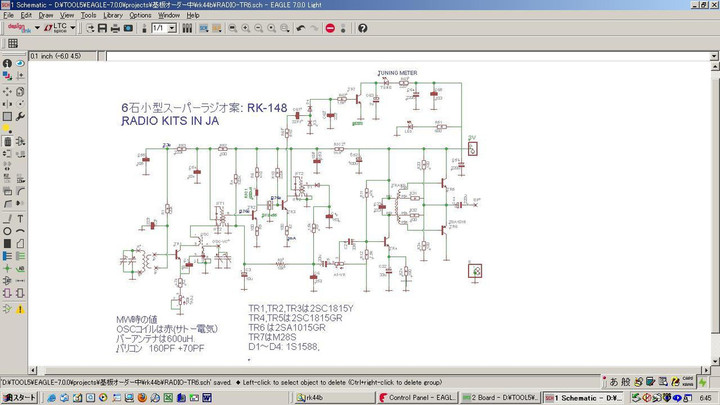

RADIO KITS IN JA　 : 6石：スーパーヘテロダインラジオ自作　：　基板サイズ　：　回路図

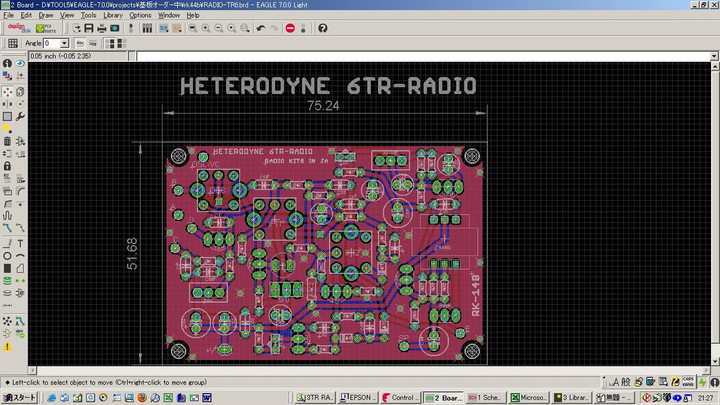

6石ラジオはこのサイズになると思う。

・「Cをパラ付してZを持ち上げてある」⇒流通品は1kHz以下の特性は減衰して駄目なので持ち上げる。

・「RFC＋R」を負荷にしてSFU455のZに近づけてある。(これRK-44から採用　：　オイラ独自)

・OSC強度は可変式　（これRK-118から採用　：オイラ独自)

　TA7613,TA7641だと1つのICでラジオになるので、ビギナーにはTA7613,TA7641をお薦め。

**************************************

2025年11月20日　追記

3V供給では終段に100mAながしても　効率0.1程度。つまり30mWの音量しかでてこない。

3V seppではエネルギー変換効率は0.1程度。　エコではない。
